精密瓷盒四端子電阻器
開爾文 Kelvin 配置 (LSQ)
![開爾文四端子電阻器 LSQ 系列](image/kelvin-resistor-lsq-1.jpg)
開爾文四端子電阻器 LSQ 系列
圖片瀏覽
德鍵新開發的精密瓷盒四端子電阻器結合開爾文 ( Kelvin) 配置與 PCB 板安裝性能的優勢,為相對高電流需求提供了超低阻值 (低至 0.01 ohm) 的選擇。
在低阻值電阻中,端子的阻值和溫度係數的影響往往是不能忽略的。於實際設計中,應充分考慮這些因素,並使用附加的取樣端子,直接測量金屬材料兩端的電壓。
開爾文四引線配置 (Kelvin four-terminal resistors) 確保電流作用於兩個相對的端子,測量其他兩個端子的感應電壓,避免端子之間的電阻值和溫度系數影響,從而得到更精確的電流測量。
四端子電阻器 ( LSQ) 是德鍵電流檢測電阻器系列的新產品。採用開爾文 Kelvin 配置專業設計,使電流作用於兩個相對的端子,精確測量其它兩個端子的感應電壓。LSQ 系列是專為產品要求低阻值、高精度、及溫度穩定性而設計的。
當今很多應用中需要測量和控制高頻電流,採用開爾文四引線連接配置的優勢,可消除引腳端子間的電阻值及溫度係數對量測系統的影響,分流器的寄生電感參數也得到了大幅改善,避免連接到測試點的端子降低量測的精確性,進而提供產品最終的精密量測值。也同時也避免了傳統電阻(兩引腳型)於低溫度係數及自熱時的阻值飄移。
德鍵 LSQ 系列符合無鉛 及 RoHS 標準。可依客戶的需求生產,提供電流檢測系列低阻分流電阻器的產品。
特殊的阻值、尺寸、規格、及產品最新信息,請與德鍵業務部洽詢。
下載 PDF 版本: 四端子開爾文電阻 (LSQ)。
特性 :
- 點焊和防火結構。
- 優異的抗浪湧性能、及低溫度系數。
- 特殊的無機材料及封裝結構,具有極佳的導熱性和耐潮濕性。
- 開爾文電橋配置 (Kelvin) 四端子電阻器提供超低阻值範圍。
應用 :
- 自動測試設備。
- 電流感測應用。
- 高精密儀器儀表使用。
- 工業,醫療,軍事精密量測設備。

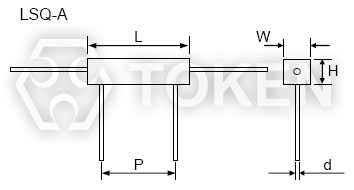

(LSQ-A) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm)
![精密瓷盒四引線電阻器規格尺寸 - LSQ-A 系列](image/kelvin-resistor-lsq-a.jpg) 精密瓷盒四引線電阻器規格尺寸 - LSQ-A 系列
|
|
規格 |
額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) |
L |
W±1 |
H±1 |
P±1 |
d±0.5 |
LSQ-A-3 |
3 |
R01~R1 |
22±1.0 |
8 |
8 |
14 |
0.8 |
LSQ-A-5 |
5 |
R01~R1 |
22±1.5 |
9.5 |
9.5 |
14 |
0.8 |
LSQ-A-7 |
7 |
R01~R1 |
35±2.0 |
9.5 |
9.5 |
25 |
0.8 |
LSQ-A-10
| 10
| R01~R1
| 48±2.0
| 9.5
| 9.5
| 36
| 0.8 |
LSQ-A-15 |
15 |
R01~R1 |
48±2.0 |
12.5 |
12.5 |
36 |
0.8 |
(LSQ-B) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm)
![精密瓷盒四引線電阻器規格尺寸 - LSQ-B 系列](image/kelvin-resistor-lsq-b.jpg) 精密瓷盒四引線電阻器規格尺寸 LSQ-B 系列
|
|
規格 |
額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) |
L±2 |
W±1 |
H±1 |
P±1 |
P1±1 |
d±0.5 |
LSQ-B-5 |
5 |
R01~R1 |
26 |
5 |
10 |
20 |
12 |
0.8 |
(LSQ-C) 精密瓷盒四引線電阻器 規格 & 尺寸 (單位: mm)
![精密瓷盒四引線電阻器規格尺寸 - LSQ-C 系列](image/kelvin-resistor-lsq-c.jpg) 精密瓷盒四引線電阻器規格尺寸 LSQ-C 系列
|
|
規格 |
額定功率 (Watts) |
阻值範圍 (Ω) |
尺寸 (單位: mm) |
L±2 |
W±1 |
H±1 |
P±1 |
P1±1 |
d±0.5 |
LSQ-C-10 |
10 |
R01~R1 |
18 |
10.5 |
20 |
12 |
5 |
1.0 |

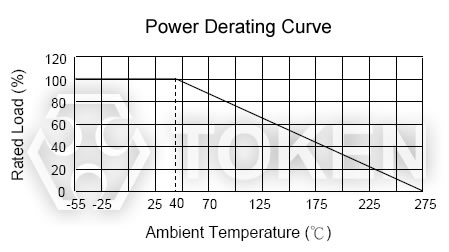

精密瓷盒四端子電阻器 (LSQ) 降額曲線
![LSQ 精密瓷盒四端子電阻器降額曲線](image/derating-curve-lsq.jpg) 精密瓷盒四端子電阻器降額曲線 - LSQ 系列
|
|
精密瓷盒四端子電阻器 (LSQ) 性能測試條件
![LSQ 精密瓷盒四端子電阻器性能測試](image/kelvin-connection.jpg) 精密瓷盒四端子電阻器性能測試 LSQ 系列
|
|
測試項目 |
測試方法 |
規格標準 |
阻值範圍 |
|
D(±0.5%), F(±1%), G(±2%), J(±5%) |
溫度係數 |
|
±10 ppm/°C, ±20 ppm/°C, ±25 ppm/°C, ±50 ppm/°C |
操作溫度 |
|
-55°C~275°C |
最大工作電壓 |
|
(P40°C x R)1/2 |
端子拉伸強度 |
50N, 10s |
ΔR≤±1.0%R |
耐壓試驗 |
1000V, 1 分鐘。 |
外表無明顯損傷。 |
短時間過負載 |
5 倍額定功率,5 秒。 |
ΔR≤±4.0%R |
熱衝擊試驗 |
-55°C~+275°C,5 次循環, 30 分鐘。 |
ΔR≤±5.0%R |
壽命試驗 |
40°C,1000 小時,1.5 小時開,0.5 小時關。 |
ΔR≤±5.0%R |
精密瓷盒四端子電阻器 (LSQ) 料號標識
LSQ-A |
- |
15 |
R01 |
J |
P |
1 | | 2 | 3 | 4 | 5 |
|
|
額定功率 (W) |
3 |
3 Watt |
5 |
5 Watt |
7 |
7 Watt |
10 |
10 Watt |
15 |
15 Watt |
|
電阻值 (Ω) |
R01 |
0.01Ω |
R05 |
0.05Ω |
R1 |
0.1Ω |
|
|
|
