精密锰镍铜合金分流電阻器
大電流型 (FL)使用德鍵大電流精密锰镍铜合金分流電阻器(Current Shunt Resistors),
加強高電流產品應用的精密測量。
大電流精密锰镍铜合金分流電阻器 FL 系列

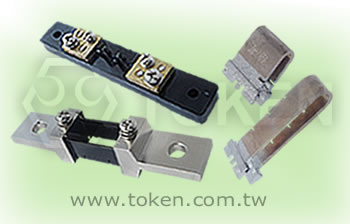

圖片瀏覽分流合金電阻器是通過電路中的電壓降電流產生電壓差,常應用於交流或直流電壓測量中的精密低阻值電阻,又稱為電表分流器,是電流感測電阻器系列中的一類。
德鍵專門設計一系列的精密分流電阻器,可應用於千瓦時表和其他高電流的廣範應用。
可互換式的分流電阻器 (FL) 常應用於各種測量的儀器、儀表,可安裝於 PCB 板、或主機板上。由銅,錳合金電焊組成,具有低溫度係數,低電感量。德鍵 FL 分流電阻器於電壓降 75 mV,可承載高達 10000A 的高電流。
德鍵 FLQ-54 型電阻分流器是由精密锰镍铜合金板組成,銀合金的銅引腳焊接,保証了焊接點的電氣性能。此結實的結構提供了高可靠性能,無電感量,及高負載能力電阻器。FLQ-54 系列廣泛用於通訊系統、電子整機、自動化控制電源等限流回路、和均流或取樣檢測。
德鍵提供散裝 FL 系列﹐符合無鉛 及 RoHS 標準。可依客戶的需求定製,為客戶提供低阻系列電流感測分流電阻器產品。特殊的阻值、尺寸、規格、及產品最新信息,請與德鍵業務部洽詢。
下載 PDF 版本: 合金分流電阻器 (FL)。
額定功率計算: 功率 (W) = 電流 (I2) x 電阻值 (Ω)
- 分流電阻器為電阻的一種,電流流經電阻器,會產生熱發散的溫升。
- 溫升會改變電阻值,甚至造成電阻器的損害,因此分流電阻器有一定的額定功率或降額因子。
- 於實際應用設計中,建議使用 2/3 的分流電阻器的 "額定電流"。
- 熱量的產生為功率,瓦(W)。
如何計算電流: 電流 (I) = 電壓 (V) / 電阻值 (Ω)
- 把分流電阻器插入到電路,通過測量壓降分流可以測量到系統的電流。
- 知道電阻的電流分流後,通過歐姆定律就可以計算出電流。

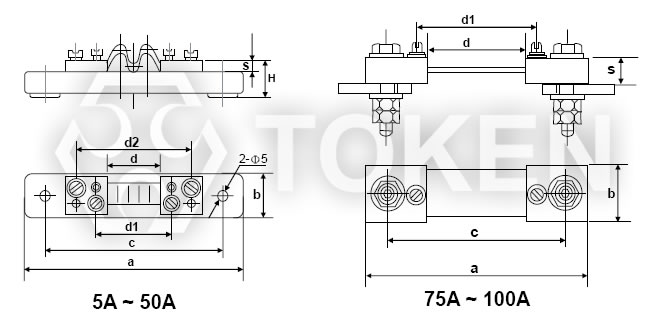

精密合金分流電阻器 FL-2 尺寸 (5A-100A, 單位: mm)
|
||||||||||||||||
額定 電壓降 (mV) |
額定 電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (Shunt Voltage Bolt) (mm)-PC (選配) |
||||||||||||
a | c | b | c1 | c2 | H | S | d | d1 | d2 | |||||||
75 | 5 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | M5x6-2 | |||||
75 | 10 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | ||||||
75 | 15 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | ||||||
75 | 20 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | ||||||
75 | 30 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | ||||||
75 | 50 | 120 | 100 | 20 | 15 | 5 | 30 | 42 | 60 | M5x6-2 | ||||||
75 | 75 | 104 | 85 | 22 | 22 | 10 | 40 | 53 | M8x35-2 | |||||||
75 | 100 | 104 | 85 | 22 | 22 | 10 | 40 | 53 | M8x35-2 |

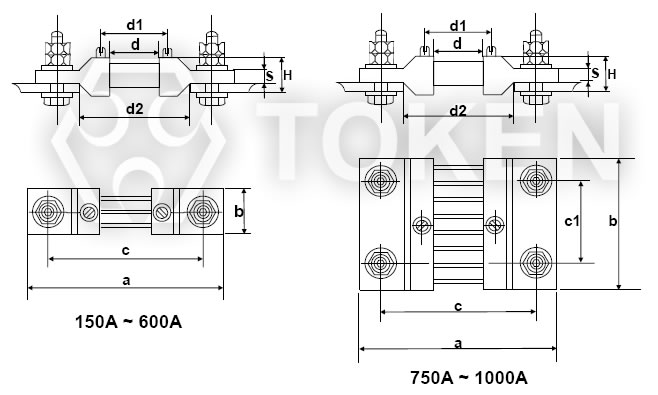

精密合金分流電阻器 FL-2 尺寸 (150A-1000A, 單位: mm)
|
||||||||||||||||
額定 電壓降 (mV) |
額定 電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (Shunt Voltage Bolt) (mm)-PC (選配) |
||||||||||||
a | c | b | c1 | c2 | H | S | d | d1 | d2 | |||||||
75 | 150 | 116 | 85 | 22 | 22 | 6 | 30 | 39 | 54 | M8x35-2 | M5x6-2 | |||||
75 | 200 | 116 | 85 | 22 | 22 | 6 | 30 | 39 | 54 | M8x35-2 | ||||||
75 | 250 | 126 | 100 | 26 | 22 | 6 | 40 | 49 | 64 | M10x35-2 | ||||||
75 | 300 | 126 | 100 | 26 | 22 | 6 | 40 | 49 | 64 | M10x35-2 | ||||||
75 | 400 | 126 | 100 | 38 | 22 | 6 | 40 | 49 | 64 | M10x35-2 | ||||||
75 | 500 | 126 | 100 | 45 | 22 | 6 | 40 | 49 | 64 | M10x35-2 | ||||||
75 | 600 | 126 | 100 | 62 | 22 | 6 | 40 | 49 | 64 | M10x35-2 | ||||||
75 | 750 | 126 | 100 | 76 | 50 | 22 | 6 | 40 | 49 | 64 | M10x35-4 | |||||
75 | 1000 | 126 | 100 | 95 | 50 | 22 | 6 | 40 | 49 | 64 | M10x35-4 |
大電流型合金分流電阻器 FL-2 尺寸 (1500A-10000A, 單位: mm)
|
||||||||||||||||
額定 電壓降 (mV) |
額定 電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (Shunt Voltage Bolt) (mm)-PC (選配) |
||||||||||||
a | c | b | c1 | c2 | H | S | d | d1 | d2 | |||||||
75 | 1500 | 190 | 160 | 95 | 50 | 100 | 6 | 40 | 52 | 64 | M12x60-4 | M5x6-2 | ||||
75 | 2000 | 190 | 160 | 95 | 50 | 100 | 6 | 40 | 52 | 64 | M12x60-4 | |||||
75 | 2500 | 190 | 160 | 110 | 50 | 100 | 13 | 40 | 52 | 84 | M12x60-4 | |||||
75 | 3000 | 190 | 160 | 145 | 2-50 | 100 | 13 | 40 | 52 | 84 | M12x60-6 | |||||
75 | 4000 | 190 | 160 | 195 | 2-50 | 55 | 100 | 13 | 40 | 52 | 84 | M16x80-8 | ||||
75 | 5000 | 284 | 220 | 195 | 2-50 | 55 | 150 | 18 | 40 | 52 | 88 | M16x80-8 | ||||
75 | 6000 | 284 | 220 | 210 | 2-50 | 80 | 150 | 18 | 40 | 52 | 88 | M16x80-8 | ||||
75 | 7500 | 290 | 220 | 320 | 3-50 | 2-60 | 150 | 18 | 40 | 52 | 88 | M16x80-12 | ||||
75 | 10000 | 290 | 220 | 400 | 3-50 | 2-90 | 150 | 18 | 40 | 52 | 88 | M16x80-12 |

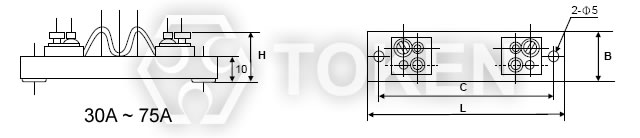

精密合金分流電阻器 FL-13 尺寸 (30A-75A, 單位: mm)
|
|||||||
額定電壓降 (mV) | 額定電流 (A) | 尺寸 (單位: mm) | 組裝尺寸 (mm) | ||||
L | B | H | C | Bolt | |||
75mV | 30A | 100 | 20 | 21 | 85 | M5 | |
75mV | 50A | 130 | 14 | 30 | 85 | M8 | |
75mV | 75A | 130 | 14 | 30 | 85 | M8 |

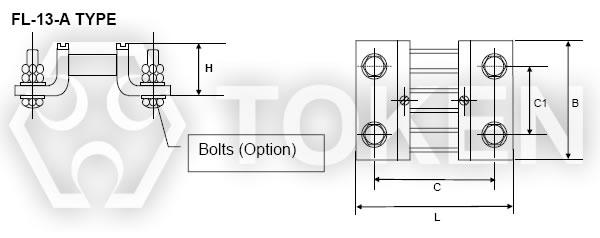

大電流型合金分流電阻器 FL-13-A 尺寸 (100A-1000A, 單位: mm)
|
||||||||
額定電壓降 (mV) | 額定電流 (A) | 尺寸 (單位: mm) | 組裝尺寸 (mm) | |||||
L | B | H | C | C1 | Bolt | |||
75mV | 100A | 130 | 14 | 30 | 85 | M8 | ||
75mV | 200A | 130 | 24 | 30 | 85 | M10 | ||
75mV | 300A | 130 | 30 | 30 | 100 | M10 | ||
75mV | 400A | 130 | 42 | 30 | 100 | M10 | ||
75mV | 500A | 130 | 52 | 30 | 100 | M10 | ||
75mV | 600A | 130 | 60 | 30 | 100 | 50 | M10 | |
75mV | 750A | 130 | 77 | 30 | 100 | 50 | M10 | |
75mV | 1000A | 130 | 95 | 30 | 100 | M10 |
徑向立式合金分流電阻器 FLQ54 尺寸 (30A-100A, 單位: mm)
|
||||||
規格 | 尺寸 (單位: mm) | 端子式樣 | ||||
H max. | B | L | L1 | |||
FLQ54-A | 37 | 18 | 3 | 3 | 6 | |
FLQ54-B | 60 | 30 | 5 | 5 | 6 | |
FLQ54-C | 32 | 15 | 3 | 3 | 2 |
精密锰镍铜合金分流電阻器 FLQ54 電氣特性 (30A-100A)
規格 | 額定電流 (A) | 額定壓降 (mV) | 公稱阻值 (mΩ) | 精度等級 | 溫度範圍 (°C) | 溫度係數 (ppm/°C) |
FLQ54-A | 30 | 50 | 1.6667 | 0.5 | -55 ~ +85 | ±25 |
FLQ54-A | 50 | 50 | 1.0000 | |||
FLQ54-A | 60 | 50 | 0.8333 | |||
FLQ54-B | 60 | 50 | 0.8333 | |||
FLQ54-B | 75 | 50 | 0.6667 | |||
FLQ54-B | 100 | 50 | 0.5000 | |||
FLQ54-C | 30 | 45 | 1.5000 | |||
FLQ54-C | 60 | 45 | 0.7500 |
精密锰镍铜合金分流電阻器 (FL-2, FL-13, FL-13-A) 性能測試條件
測試項目 | 規格標準 |
額定電壓降 Voltage Drop | 50mV, 60mV, 75mV, 100mV. |
精度等級 Accuracy Class | 0.5% for 5~4000 A; 1% for 5000~6000 A。 |
過負荷性能 Over Rating Capacity | 施加 120% 額定電流,持續 2 小時。 |
操作環境條件 Ambient Conditions | 操作溫度:-40~+60°C; 相對濕度:≤95% 35°C。 |
負載熱溫 Giving Out Heat When Loaded | 額定電流 50A 以下,不可超過 80°C;額定電流 50A 及以上,不可超過 120°C。 |
機械衝擊性能 Mechanical Capacity | 可承受 70m/S2 加速衝擊力,及機械震動 80-120 次/分,持續 5 小時。 |
精密锰镍铜合金分流電阻器 (FL) 料號標識
FL-2 | - | 5A | 50mV | F | p | |||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
