四引腳電阻/四引線電阻/4 端子電阻器

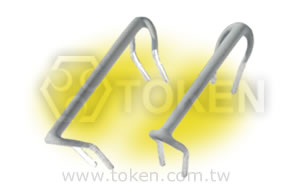

敞開式開爾文配置 (LRD)德鍵敞開式四引腳電阻器(LRD)系列,適用於電流感測產品精密量測應用。
德鍵 LRD 敞開式四引腳電阻器系列,又稱為四引線電阻器、或四端子電阻器。提供額定功率範圍 1A,3A,5A,7A 和 10A 封裝,阻值可小至 0.0001Ω,緊湊的公差精度低至 ±0.5%。電阻溫度係數達到 10 ppm,適合電流感測、取樣、採樣、檢測等產品應用。
德鍵採用開爾文四端子配置電阻器 (Kelvin four-terminal resistors),可確保電流作用於兩個相對的端子,測量其他兩個端子的檢測電壓,從而降低端子之間的電阻值和溫度系數的影響,而得到更精確的電流測量值。
LRD 四引線電阻憑藉高達 10A 的額定電流,和低至 10ppm/°C 的電阻溫度係數,LRD 系列四引腳電阻器提供更優異的性能,適合多種應用。四引腳電阻器的採用低阻,低感,高脈沖特殊金屬元件構造,可提高了該電阻器的功率和擴大操作溫度的範圍。
德鍵電子採用現代技術和生產方法,不斷升級生產設備,現已可提供完整的低阻值的電流檢測電阻產品,符合 RoHS 要求。並且,德鍵電子還為設計工程師,提供了全方面電流感測電阻器的產品信息和應用資訊。
LRD 系列電阻器可按客戶的需求,訂制長/寬尺寸,作為電流分阻器、電流檢測電阻產品應用。特殊的阻值、尺寸、規格、及產品最新信息,請與德鍵業務部洽詢。
下載 PDF 版本: 4 端子電阻器 (LRD)。
特性 :
- 低電感量,數字標記,矽樹脂塗裝。
- 採用鍍錫銅線引出端子,方便焊接。
- 徑向引腳,是 PCB 板安裝的理想元器件。
- 開爾文 (Kelvin) 四端子/四引腳/四引線配置電阻器。
應用 :
- 浪湧/脈沖應用。
- 電流檢測的應用。
- 信息反饋及電機控制。
- 高精度測量儀器、儀表。
敞開式四引腳電阻/四引線電阻 (LRD) 規格 & 尺寸 (單位: mm)
|
||||||||
規格 | 額定電流 (A) |
阻值範圍 (mΩ) |
公差精度 (%) |
溫度係數 TCR (ppm/°C) |
||||
LRD-1 | 1A | 1 ~ 10 mΩ | D(±0.5%) F(±1%) G(±2%) J(±5%) |
±10 ppm/°C ±20 ppm/°C ±25 ppm/°C ±50 ppm/°C ±100 ppm/°C |
||||
LRD-3 | 3A | 1 ~ 10 mΩ | ||||||
LRD-5 | 5A | 0.5 ~ 5 mΩ | ||||||
LRD-7 | 7A | 0.3 ~ 3 mΩ | ||||||
LRD-10 | 10A | 0.1 ~ 1 mΩ |

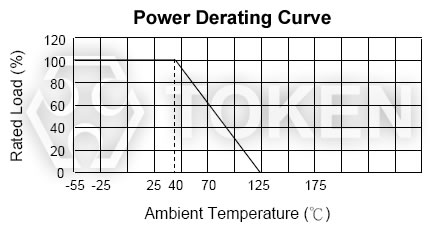

敞開式四引線電阻/四引腳電阻 (LRD) 功率降額曲線
|
敞開式四引線/四引腳電阻器 (LRD) 性能測試條件
|
|||
測試項目 | 測試方法 | 規格標準 | |
操作溫度 | -55°C ~ 125°C。 | ||
最大工作電壓 | (P40°C x R)1/2。 | ||
端子拉伸強度 | 50N, 10 秒。 | ΔR≤±1.0%R。 | |
耐壓試驗 | 1000V, 1 分鐘。 | 外表無明顯損傷。 | |
短時間過負載 | 5 倍額定功率,5 秒。 | ΔR≤±4.0%R。 | |
熱衝擊試驗 | -55°C~+125°C,5 次循環,30 分鐘。 | ΔR≤±5.0%R。 | |
壽命試驗 | 70°C, 1000 小時,1.5 小時開,0.5 小時關。 | ΔR≤±5.0%R。 |
敞開式四引線/四引腳/四端子電阻器 (LRD) 料號標識
LRD | - | 5 | R005 | F | P | ||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||||||||||||||
|
|
|
|
|
