电力型绕线封装电阻器
(SMW) 表面贴装德键 SMD 线绕电阻,提供高精度的功率,出色的稳定性,和卓越的浪涌能力。
![电力型绕线塑封电阻器 SMW系列](image/chip-smw.jpg)
电力型绕线塑封电阻器 - (SMW) 系列
当电流通过电阻元件时,产生热量,而温度变化通过在组件中涉及的每种材料中的膨胀或收缩导致机械变化。因此,理想的电阻器元件将这些自然现象纳入自平衡的稳定性增强系统中,其通过电阻器制造过程保持其物理完整性,并且消除了在使用期间补偿热或应力的影响的需要。
德键电子 (SMW) 表面封装系列精密电力绕线电阻器是专门设计,满足不断增加的表面贴装电阻要求,提供高精度的功率,紧凑,可靠,和坚固性能。与其他 SMD 功率电阻器的表面温升相比, (SMW) 的热设计已被优化以便提供更大的降低热效率。
电力绕线贴片电阻(SMW)系列包括 2W,3W 和 5W 三种功率。阻值范围 0.1Ω 到 680Ω,精度公差选项有 1%, 和 5%,具有低 TCR 和高过负载能力,适用于浪涌和脉冲应用。
德键首次发布增强功率处理能力时,3W 和 5W(5% 容差)为 SMD 电阻,设定了新的高功率标准,目前仍然是市面上最强大的贴片电阻器之一。绕线塑封电阻器(SMW)系列优化散热设计,提供更高的工作效率和更高的浪涌能力,同时降低表面温升和对 PCB 板和相邻电子元件的长期热损坏。
表面贴装 (SMW) 绕线系列提供编带封装,符合 RoHS 标准和 100% 无铅。常规外的参数或技术要求,请与德键联系。
下载 PDF 版本: 电力型绕线封装电阻器 (SMW)。
特性:
- 不燃性 UL94V0 树脂模压封装,耐热,耐湿,绝缘。
- 全焊接线绕结构,优质的电阻线,具有出色的稳定性和浪涌能力。
- 符合RoHS标准,自动表面安装特殊设计。优良的机械强度和电气稳定性。
- 低厚度具有无感性金属板元件。降低装配成本。
应用 :
- 消费电子,电脑,电讯,控制仪器等。

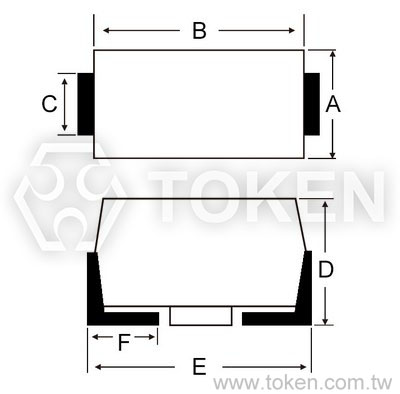

电力型绕线贴片电阻器 - SMW 系列 外形尺寸 (单位: mm)
|
||||||||
额定功率 | A ±0.3 | B ±0.3 | C ±0.3 | D ±0.3 | E Max. | F ±0.3 | 阻值范围 (Ω) | |
2W | 4.0 | 6.7 | 1.4 | 3.55 | 7.9 | 1.5 | 0.1 ~ 200 | |
3W | 5.5 | 10.5 | 1.7 | 5.0 | 12 | 2.3 | 0.1 ~ 300 | |
5W | 7.3 | 13.5 | 1.7 | 6.8 | 17 | 2.5 | 0.1 ~ 680 |
- 额定工作电压 (RCWV) = √ 额定功率 × 阻值(Ω) 或最大工作电压两数取其低。
- 规格外参数,可洽德键。
电气及机械特性 (SMW)
特性 | 规格值 | 测试方法 |
阻值容许误差 | ±5% (J) or ±1% (F) | - |
温度系数 | ±100ppm/°C | -55°C ~ 200°C |
额定负载 | 最高表面温度 275°C, ΔR/R ≤ ±1% | 额定电压/30 分钟 |
短时间过负载 | ±(1% + 0.05Ω) | 5 倍额定功率,施加电压不超过最大连续工作电压的 2 倍,5秒。 |
耐电压 | 无机械性能损坏及绝缘击穿现象 | 施加 AC 500V 电压 1 分钟 |
绝缘电阻 | 10,000MΩ | DC 500V 兆欧表 |
焊锡性 | 焊锡面积 ≥ 95% | 235 ± 5°C 2 秒 |
浸锡耐热性 | 无机械性能损坏现象, ±(1% + 0.05Ω) | 270 ± 5°C 10±1 秒 |
耐环境特性 (SMW)
特性 | 规格值 | 测试方法 |
温度周率 | ±(1% + 0.05Ω) | -55°C (30分钟) → 室温 (3分钟) → +200°C (30分钟) → 室温 (3分钟)/(5循环) |
负载寿命 | ±(2% + 0.05Ω) | 额定功率负载 90 分钟 ON, 30 分钟 OFF, 70°C 1000小时 |
耐湿寿命 | ±(2% + 0.05Ω) | 额定功率负载 90 分钟 ON, 30 分钟 OFF, 40°C 95%RH 500小时 |
降额曲线 (SMW)
在 20°C 以上环境温度下工作的电阻器,额定功率必须降低与下面的曲线一致。
|

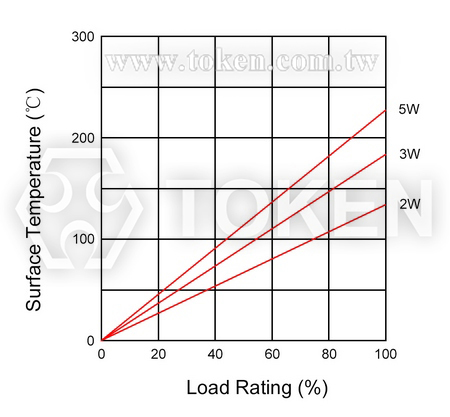

表面温度上升曲线 (SMW)
|
料号标示 (SMW)
SMW | 2W | 10Ω | J | |||||||||||||||||||||||
1 | 2 | 3 | 4 | |||||||||||||||||||||||
|
|
|
|
