精密贴片电阻器
(AR)德键的片式薄膜电阻(AR)创产业精密标杆,增强大功率新选项
因应市场需求,提高精度和稳定性,德键电子扩大了其薄膜晶片电阻器 (AR) 镍铬合金系列,并分为三大部分:标准系列,高精度系列,高功率系列。
除了提供宽广的阻值范围,紧密的公差精度,和低温度系数 TCR,德键更提供在温度波动下的高稳定度性 2ppm/°C,和低至 ± 0.01% 的超精密度公差,定义了表面贴装电阻器的总轮廓。
德键 (AR) 精密贴片系列提供下列产品的解决方案:高精度的测试与测量,和电压调整设计于工业、军事、和医疗监测设备市场。展现出严格紧密的公差,高稳定性的低温度系数 TCR,和高性能的额定功率。
德键 (AR) 系列现在还提供了额外的贴片尺寸。主要增强功能包括提供各种标准尺寸的 AR01(0201), AR02(0402), AR03(0603), AR05(0805), AR06(1206), AR13(1210), AR10(2010), 到 AR12(2512)。
精密 (AR) 的优势是其内部结构的防渗钝化层外加正常的保护涂层。在构建 (AR) 芯片系列时,镍/铬薄膜材料选择性沉积在高纯氧化铝衬底上,加上两端镀一层镍,锡金属。 经过热处理的 (AR) 贴片,使所需温度系数(TCR)更加稳定,精确激光控制过程中调整出精确的电阻值。
德键 (AR) 系列提供 4Kpc,5Kpc,10Kpc 编带封装,符合 RoHS 标准和 100% 无铅。
常规外的参数或技术要求及特殊应用,请与德键联系。
下载 PDF 版本: 精密贴片电阻器 (AR)。
特性:
- 最小尺寸可做到 0210
- 紧密公差精度至 ±0.01%
- 超低温度系数至 ±2PPM/°C
- 100% 无铅及符合 RoHS 标准
- 宽广阻值范围从 1 Ω - 3Mega Ω
- 钝化保护膜及薄膜 NiCr 表面封装贴片
常应用于:
- 医疗设备
- 测试/测量设备
- 转换器,整流器
- 自动化设备控制器
- 打印机设备,消费产品
- 通信设备,移动电话,全球定位系统,掌上电脑

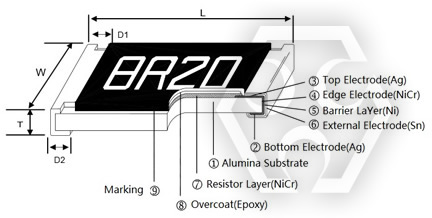

超精密贴片 - AR 系列 外形尺寸
|
|||||||
品名 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量(g)/(1000pcs) | |
AR01 (0201) | 0.58±0.05 | 0.29±0.05 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | 0.14 | |
AR02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.30±0.05 | 0.20±0.10 | 0.20±0.10 | 0.54 | |
AR03 (0603) | 1.55±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.83 | |
AR05 (0805) | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | 4.71 | |
AR06 (1206) | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.42±0.20 | 0.35±0.25 | 9.02 | |
AR13 (1210) | 3.10±0.15 | 2.40±0.15 | 0.55±0.10 | 0.40±0.20 | 0.55±0.25 | 10 | |
AR10 (2010) | 4.90±0.15 | 2.40±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 23.61 | |
AR12 (2512) | 6.30±0.15 | 3.10±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 38.06 |
标准电气规格 (AR)
品名 | 额定功率 at 70°C |
使用温度 | 最大 工作电压 |
最大 负载电压 |
精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR01 (0201) |
1/32W | -55 ~ +155°C | 15V | 30V | ±0.5% ±1% |
49.9Ω~4.99KΩ | ±25 |
49.9Ω~33KΩ | ±50 | ||||||
AR02 (0402) |
1/16W | -55 ~ +155°C | 25V | 50V | ±0.05% | 49.9Ω~12KΩ | ±25, ±50 |
±0.1% | 10Ω~255KΩ | ||||||
±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ||||||
AR03 (0603) |
1/16W | -55 ~ +155°C | 50V | 100V | ±0.05% | 4.7Ω~332KΩ | ±25, ±50 |
±0.1% | 4.7Ω~1MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~1MΩ | ||||||
AR05 (0805) |
1/10W | -55 ~ +155°C | 100V | 200V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2MΩ | ||||||
AR06 (1206) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2.49MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2.49MΩ | ||||||
AR13 (1210) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2.49MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2.49MΩ | ||||||
AR10 (2010) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~3MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~3MΩ | ||||||
AR12 (2512) |
1/2W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~3MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~3MΩ |
|
超精密特殊电气规格 (AR)
品名 | 额定功率 at 70°C |
使用温度 | 最大 工作电压 |
最大 负载电压 |
精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR02 (0402) |
1/16W | -55 ~ +155°C | 25V | 50V | ±0.01%, ±0.05%, ±0.1% | 49.9Ω~4.99KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~4.99KΩ | ±5 | |||||
±0.01%, ±0.05% | 49.9Ω~12KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~60KΩ | ±10 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~69.8KΩ | ±15 | |||||
AR03 (0603) |
1/16W | -55 ~ +155°C | 50V | 100V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~15KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~15KΩ | ±5 | |||||
±0.01% | 24.9Ω~100KΩ | ±10, ±15 | |||||
±0.05% | 4.7Ω~332KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ±10, ±15 | |||||
AR05 (0805) |
1/10W | -55 ~ +155°C | 100V | 200V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~30KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~30KΩ | ±5 | |||||
±0.01 | 24.9Ω~200KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR06 (1206) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MKΩ | ±10, ±15 | |||||
AR13 (1210) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR10 (2010) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~100KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~100KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR12 (2512) |
1/2W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~100KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~100KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 |
|
高功率型-电气规格 (AR)
品名 | 额定功率 at 70°C |
使用温度 | 最大工作电压 | 最大负载电压 | 精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR03 (0603) |
1/10W | -55 ~ +155°C | 75V | 150V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~15KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~15KΩ | ±5 | |||||
±0.01% | 24.9Ω~100KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05% | 4.7Ω~332KΩ | ±10, ±15, ±25, ±50 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~332KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±25, ±50 | |||||
1/6W | -55 ~ +155°C | 100V | 150V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~332KΩ | ±25, ±50 | |
AR05 (0805) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~30KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~30KΩ | ±5 | |||||
±0.01% | 24.9Ω~200KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05% | 4.7Ω~511KΩ | ±10, ±15, ±25, ±50 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ±10 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±15 | |||||
±0.1% | 4.7Ω~1MΩ | ±25, ±50 | |||||
±0.25%, ±0.5%, ±1% | 1Ω~1MΩ | ±25, ±50 | |||||
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~499KΩ | ±25, ±50 | |
AR06 (1206) |
1/4W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
1/3W | -55 ~ +155°C | 200V | 400V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~1MΩ | ±25, ±50 | |
AR13 (1210) |
1/3W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
AR10 (2010) |
1/3W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
AR12 (2512) |
3/4W | -55 ~ +155°C | 200V | 400V | ±0.01% | 24.9Ω~2KΩ | ±10, ±15, ±25, ±50 |
±0.05%, ±0.1% | 4.7Ω~2KΩ | ±10, ±15, ±25, ±50 | |||||
±0.25%, ±0.5%, ±1% | 1Ω~2KΩ | ±10, ±15, ±25, ±50 | |||||
1W | -55 ~ +155°C | 200V | 400V | ±0.1% | 4.7Ω~100Ω | ±25, ±50 | |
±0.25%, ±0.5%, ±1% | 1Ω~100Ω | ±25, ±50 |
|
电气特性测试 (AR)
|
||||
项目 | 规格 | 测试方法 | ||
Tol.≤0.05% | Tol.>0.05% | |||
温度系数 | 如规格 | MIL-STD-202F 304 方法 +25/-55/+25/+125/+25°C 温度系数 |
||
短时间过负荷 | ΔR±0.05% | ΔR±0.5% | JIS-C-5202-5.5 RCWV*2.5或最大过负荷电压 5 秒 |
|
ΔR±0.5% for high power rating | ||||
耐电压 | 依规格而定 | MIL-STD-202F 301方法, 施以最大工作电压一分钟 |
||
绝缘阻抗 | >1000M Ω | MIL-STD-202F 302 方法, 施以 100VDC 一分钟 |
||
热冲击 | ΔR±0.05% | ΔR±0.25% | MIL-STD-202F 107G 方法, -55°C~150°C,100 循环 |
|
负载寿命 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 108A 方法, RCWV, 70°C, 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
|
>7KΩ ΔR±0.5% | ||||
ΔR±0.5% for high power rating | ||||
耐湿 (稳定状况下) |
ΔR±0.05% | ΔR±0.3% | MIL-STD-202F 103B 方法, 40°C, 90~95%RH, RCWV 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
|
ΔR±0.5% for high power rating | ||||
耐干热 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.2 96 小时 @ +155°C 无负载状况下 |
|
低温测试 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.1 1 小时, 于 -65°C 下做 45 分钟的 RCWV |
|
ΔR±0.5% for high power rating | ||||
抗弯强度 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-6.1.4 弯幅 3mm, 10 秒钟 |
|
可焊性 | 95%min coverage | MIL-STD-202F 208H 方法, 260°C±5°C, 2±0.5(sec) |
||
抗焊温度 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 210E 方法, 260±5°C, 10±1 秒钟 |
|
建议使用焊接区 (AR)
|
||||
料号 | A (mm) | B (mm) | C (mm) | |
AR12 | 4.90 | 1.60 | 3.10±0.2 | |
AR10 | 3.60 | 1.40 | 2.50±0.2 | |
AR13 | 2.00 | 1.15 | 2.50±0.2 | |
AR06 | 2.00 | 1.15 | 1.70±0.2 | |
AR05 | 1.00 | 1.00 | 1.35±0.2 | |
AR03 | 0.80 | 1.00 | 0.90±0.2 | |
AR02 | 0.50 | 0.50 | 0.60±0.2 | |
AR01 | 0.25 | 0.30 | 0.40±0.2 |
建议焊接条件 (AR)
|
|
|
包装数量及卷装规格 (AR)
|
||||||||
料号 | ΦA | ΦB | ΦC | W | T | 纸带 (PCS) |
内衬塑胶带 (PCS) |
|
AR01 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | |
AR02 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | |
AR03 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR05 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR06 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR13 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR10 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 | |
AR12 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 |
纸带规格 (AR)
|
|||||||||||
料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
AR01 | 0.40±0.05 | 0.70±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.265±0.05 | |
AR02 | 0.70±0.05 | 1.16±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.40±0.03 | |
AR03 | 1.10±0.05 | 1.90±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.60±0.03 | |
AR05 | 1.60±0.05 | 2.37±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |
AR06 | 2.00±0.05 | 3.55±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |
AR13 | 2.75±0.05 | 3.40±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.60±0.10 | 0.75±0.05 |
内衬塑胶带规格 (AR)
|
|||||||||||
料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
AR10 | 2.85±0.10 | 5.45±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 | |
AR12 | 3.40±0.10 | 6.65±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 |
剥离力测试 (AR)
|
|
|
料号标示 (AR)
AR | 05 | B | TR | C3 | X | 4700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
0805~2512 4 位范例 标示
阻值 | 100Ω | 2.2KΩ | 10KΩ | 49.9KΩ | 100KΩ | 1MΩ |
标示 | 1000 | 2201 | 1002 | 4992 | 1003 | 1004 |
0603: 3 位标示 E24 公称值表
E24 code | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
|
标示表 E96 公称值表
code | 02 | 03 | 04 | 06 | 07 | 08 | 09 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
E96 | 102 | 103 | 107 | 113 | 115 | 118 | 121 | 124 | 127 | 133 | 137 | 140 | 143 | 147 | 154 | 158 | 162 | 165 | 169 | 174 | 178 | 182 | 187 |
code | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
E96 | 191 | 196 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 | 316 | 324 | 332 |
code | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 |
E96 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 | 562 | 576 |
code | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | ||
E96 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
乘数 E96 标示系数表
Code | A | B | C | D | E | F | X | Y |
Multiplier | 100 | 101 | 102 | 103 | 104 | 105 | 10-1 | 10-2 |
