精密瓷盒四端子电阻器
开尔文 Kelvin 配置 (LSQ)
![开尔文四端子电阻器 LSQ 系列](image/kelvin-resistor-lsq-1.jpg)
开尔文四端子电阻器 LSQ 系列
图片浏览
德键新开发的精密瓷盒四端子电阻器结合开尔文 ( Kelvin) 配置与 PCB 板安装性能的优势,为相对高电流需求提供了超低阻值 (低至 0.01 ohm) 的选择。
在低阻值电阻中,端子的阻值和温度系数的影响往往是不能忽略的。于实际设计中,应充分考虑这些因素,并使用附加的取样端子,直接测量金属材料两端的电压。
开尔文四引线配置 (Kelvin four-terminal resistors) 确保电流作用于两个相对的端子,测量其他两个端子的感应电压,避免端子之间的电阻值和温度系数影响,从而得到更精确的电流测量。
四端子电阻器 ( LSQ) 是德键电流检测电阻器系列的新产品。采用开尔文 Kelvin 配置专业设计,使电流作用于两个相对的端子,精确测量其它两个端子的感应电压。LSQ 系列是专为产品要求低阻值、高精度、及温度稳定性而设计的。
当今很多应用中需要测量和控制高频电流,采用开尔文四引线连接配置的优势,可消除引脚端子间的电阻值及温度系数对量测系统的影响,分流器的寄生电感参数也得到了大幅改善,避免连接到测试点的端子降低量测的精确性,进而提供产品最终的精密量测值。也同时也避免了传统电阻(两引脚型)于低温度系数及自热时的阻值飘移。
德键 LSQ 系列符合无铅 及 RoHS 标准。可依客户的需求生产,提供电流检测系列低阻分流电阻器的产品。
特殊的阻值、尺寸、规格、及产品最新信息,请与德键业务部洽询。
下载 PDF 版本: 四端子开尔文电阻 (LSQ)。
特性 :
- 点焊和防火结构。
- 优异的抗浪涌性能、及低温度系数。
- 特殊的无机材料及封装结构,具有极佳的导热性和耐潮湿性。
- 开尔文电桥配置 (Kelvin) 四端子电阻器提供超低阻值范围。
应用 :
- 自动测试设备。
- 电流感测应用。
- 高精密仪器仪表使用。
- 工业,医疗,军事精密量测设备。

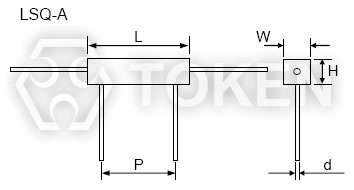

(LSQ-A) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
![精密瓷盒四引线电阻器规格尺寸 - LSQ-A 系列](image/kelvin-resistor-lsq-a.jpg) 精密瓷盒四引线电阻器规格尺寸 - LSQ-A 系列
|
|
规格 |
额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) |
L |
W±1 |
H±1 |
P±1 |
d±0.5 |
LSQ-A-3 |
3 |
R01~R1 |
22±1.0 |
8 |
8 |
14 |
0.8 |
LSQ-A-5 |
5 |
R01~R1 |
22±1.5 |
9.5 |
9.5 |
14 |
0.8 |
LSQ-A-7 |
7 |
R01~R1 |
35±2.0 |
9.5 |
9.5 |
25 |
0.8 |
LSQ-A-10
| 10
| R01~R1
| 48±2.0
| 9.5
| 9.5
| 36
| 0.8 |
LSQ-A-15 |
15 |
R01~R1 |
48±2.0 |
12.5 |
12.5 |
36 |
0.8 |

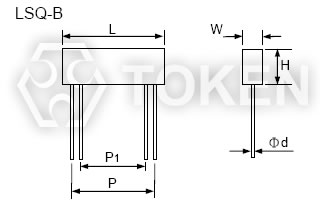

(LSQ-B) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
![精密瓷盒四引线电阻器规格尺寸 - LSQ-B 系列](image/kelvin-resistor-lsq-b.jpg) 精密瓷盒四引线电阻器规格尺寸 LSQ-B 系列
|
|
规格 |
额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) |
L±2 |
W±1 |
H±1 |
P±1 |
P1±1 |
d±0.5 |
LSQ-B-5 |
5 |
R01~R1 |
26 |
5 |
10 |
20 |
12 |
0.8 |
(LSQ-C) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
![精密瓷盒四引线电阻器规格尺寸 - LSQ-C 系列](image/kelvin-resistor-lsq-c.jpg) 精密瓷盒四引线电阻器规格尺寸 LSQ-C 系列
|
|
规格 |
额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) |
L±2 |
W±1 |
H±1 |
P±1 |
P1±1 |
d±0.5 |
LSQ-C-10 |
10 |
R01~R1 |
18 |
10.5 |
20 |
12 |
5 |
1.0 |

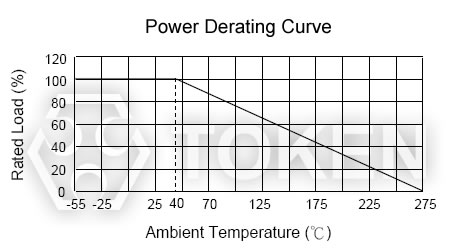

精密瓷盒四端子电阻器 (LSQ) 降额曲线
![LSQ 精密瓷盒四端子电阻器降额曲线](image/derating-curve-lsq.jpg) 精密瓷盒四端子电阻器降额曲线 - LSQ 系列
|
|
精密瓷盒四端子电阻器 (LSQ) 性能测试条件
![LSQ 精密瓷盒四端子电阻器性能测试](image/kelvin-connection.jpg) 精密瓷盒四端子电阻器性能测试 LSQ 系列
|
|
测试项目 |
测试方法 |
规格标准 |
阻值范围 |
|
D(±0.5%), F(±1%), G(±2%), J(±5%) |
温度系数 |
|
±10 ppm/°C, ±20 ppm/°C, ±25 ppm/°C, ±50 ppm/°C |
操作温度 |
|
-55°C~275°C |
最大工作电压 |
|
(P40°C x R)1/2 |
端子拉伸强度 |
50N, 10s |
ΔR≤±1.0%R |
耐压试验 |
1000V, 1 分钟。 |
外表无明显损伤。 |
短时间过负载 |
5 倍额定功率,5 秒。 |
ΔR≤±4.0%R |
热冲击试验 |
-55°C~+275°C,5 次循环, 30 分钟。 |
ΔR≤±5.0%R |
寿命试验 |
40°C,1000 小时,1.5 小时开,0.5 小时关。 |
ΔR≤±5.0%R |
精密瓷盒四端子电阻器 (LSQ) 料号标识
LSQ-A |
- |
15 |
R01 |
J |
P |
1 | | 2 | 3 | 4 | 5 |
|
|
额定功率 (W) |
3 |
3 Watt |
5 |
5 Watt |
7 |
7 Watt |
10 |
10 Watt |
15 |
15 Watt |
|
电阻值 (Ω) |
R01 |
0.01Ω |
R05 |
0.05Ω |
R1 |
0.1Ω |
|
|
|
