碳膜電阻器
(CF)碳膜電阻器(CF)提供最佳的成本效益辦法。
碳膜電阻器是目前電子、電器、資訊產品使用量最大,價格最便宜,品質穩定,信賴度高的電子元器件。碳膜電阻是從高溫真空中分離出來的碳有機化合物,碳素皮膜緊密附著於瓷棒表面,經壓帽切割調值,再塗上環氧樹脂密封保護。
德鍵電子提供商業級的低功耗碳薄膜電阻,為設計工程師提供了一種高品質、經濟型的功率電阻。指定的 CF 碳膜系列電阻器,提供兩種尺寸,標準 CF 和小型化 CFS 尺寸,碳膜電阻提供不需要浪湧保護或公差精度要求的應用,統一的塗層、高品質、和高性能。
通用型的商業級碳膜 CF 系列,採用阻燃性的被覆塗裝,是消費電子和電器設備理想的選擇。CF 碳膜電阻器系列,具有寬廣的阻值範圍和額定功率達 3W 於標準的 CF 尺寸,及達到 5W 於小型化 CFS 尺寸,高品質的性能適合一般用途的應用。
CF 系列電阻非常適合一般用途的應用,包括電氣設備,小型家電和消費電子產品,如電視機和其它大批量產品。CF 系列標準公差是 G (±2%) 和 J (±5%),阻值範圍從 0.5Ω to 22MΩ。
德鍵碳膜電阻器 CF 系列符合 RoHS 標準,並兼容高溫焊接工藝,通常採用的無鉛焊料。同時,因應多樣化的產品應用,德鍵可提供不同的引腳加工形成。電郵或電洽我們此產品最新資訊。
特性:
- 軸向引線型,高功率的小尺寸。
- 無鉛(Pb),符合 RoHS 規範。
- 小型化功率可達 5W at +25°C。
- 公差精度: G (±2%), J (±5%)。
- 工作溫度範圍: -55°C~+155°C。
應用:
- 計算機。
- 消費電子。
- 電訊通信。
- 家用電器。
- 汽車,儀器儀表。

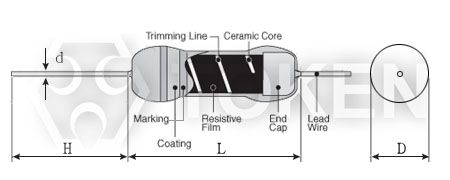

碳膜 CF 系列 規格及尺寸(單位: mm)
|
||||||||||||
型號 | 尺寸 (mm) | 最大 工作電壓 |
最大 負載電壓 |
阻值範圍 | ||||||||
CF | CFS | L | D | H | d±0.05 | ± 2%(G) | ± 5%(J) | |||||
1/8 W | 3.2±0.2 | 1.5 ±0.2 | 26±1 | 0.40~0.45 | 200 | 400 | 10Ω-470K | 1Ω-4.7M | ||||
1/6 W | 1/4 W | 3.2±0.2 | 1.5±0.2 | 26±1 | 0.40~0.45 | 200 | 400 | 1Ω-10M | 0.5Ω-22M | |||
1/4 W | 1/2 W | 6.2±0.5 | 2.3±0.3 | 26±1 | 0.40~0.50 | 250 | 500 | 1Ω-10M | 0.5Ω-22M | |||
1/3 W | 1/2 W | 8.5±0.5 | 2.8±0.3 | 26±1 | 0.50~0.55 | 250 | 500 | 1Ω-10M | 0.5Ω-22M | |||
1/2 W | 1 W | 9.0±0.5 | 3.0±0.5 | 26±1 | 0.50~0.55 | 350 | 700 | 1Ω-10M | 0.5Ω-22M | |||
1 W | 2 W | 11±1.0 | 4.0±0.5 | 35±3 | 0.75~0.80 | 500 | 1000 | 1Ω-10M | 0.5Ω-22M | |||
2 W | 3 W | 15±1.0 | 5.0±0.5 | 35±3 | 0.75~0.80 | 500 | 1000 | 1Ω-10M | 0.5Ω-22M | |||
3 W | 5 W | 17±1.0 | 6.0±0.5 | 35±3 | 0.75~0.80 | 500 | 1000 | 1Ω-10M | 0.5Ω-22M |
碳膜 CF 系列 電器特性
測試項目 | 條件 | 規格 |
使用溫度範圍 | -55°C ~ +155°C | |
短時間過負載 | 2.5 Times of rated voltage for 5sec. | ± 1% |
負載壽命 | 70 °C on-off cycle 1,000hrs. | ± 5% |
耐濕壽命 | 40 °C 95% RH on-off cycle 1,000hrs | ± 5% |
浸錫試驗 | 350 °C for 3sec. | ± 0.5% |
溫度循環 | -30 °C~85 °C 5cycles | ± 2% |
溫度係數 | 1Ω~22KΩ 22KΩ~510KΩ 510KΩ~1MΩ 1MΩ~2.2MΩ 2.2MΩ~5.1MΩ |
± 300 PPM / °C ± 450 PPM / °C ± 800 PPM / °C ± 1000 PPM / °C ± 1400 PPM / °C |
碳膜 CF 系列 料號標識
CF | - | 0.125W | 100R | J | TB | ||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||||||||
|
|
|
|
|
