金屬膜精密電阻器
(MF)德鍵(MF)精密金屬膜電阻器降低您的使用成本。
德鍵電子為高精度應用,提供了商業型金屬薄膜電阻器一個低成本的選擇。於寬廣的阻值範圍中,MF 系列提供了嚴谨的公差和低溫度係數,適合用要求長期穩定的應用。
MF 系列阻值範圍 10Ω 到 1MΩ,標準電阻公差 ±1%,電阻的溫度係數 (TCR) 為 +15/-25 ppm/°C,也可提供其他公差和電阻溫度係數配合客戶訂製,亦可應用於金屬膜保險絲電阻器。
元件的阻抗元素是一種經精確控制的薄膜金屬合金,採用真空濺鍍技術,將金屬皮膜層層附著於高純氧化鋁瓷棒上。電鍍帽與引線焊接組裝前,利用先進的調值技術調整阻值,以確保良好的電氣性能和低噪音。
引線焊接到電阻兩端的電鍍帽蓋,再被塗環氧樹脂保護漆及色環標記。可提供多種標準引腳加工成形,以便非自動插入組裝。這優勢顯示德鍵 MF 金屬膜電阻器,即可使用自動插件也可採用引腳成形組裝。
德鍵 MF 系列符合 RoHS 標準及 100% 無鉛,電郵或電洽我們此產品最新資訊。
特性:
- 低成本,低噪聲,工作溫度範圍 -55°C ~ 155°C。
- 精密嚴谨公差 ±0.1%, ±0.25%, ±0.5%, ±1%。
- 純錫電鍍工藝,兼容性與無鉛(Pb-Free),與含有鉛焊接工藝。
應用:
- 通讯電信。
- 測試與測量。
- 與所有一般用途的應用。

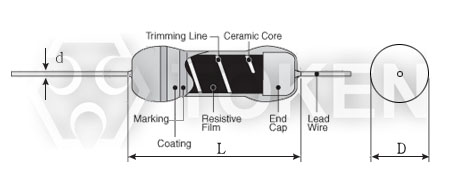

金屬膜 MF 規格及尺寸(單位: mm)
|
||||||||||||
規格 | MIL 規格 |
額定功率(W) | 尺寸 (mm) | 最大工作電壓 | 最大負載電壓 | |||||||
RN | RNS | L | D | H | d±0.05 | RN | RNS | RN | RNS | |||
MF-12 | RN-50 | 1/8W | 1/4W | 3.2± 0.2 | 1.5 ± 0.2 | 26 ± 1.0 | 0.40~0.45 | 200 | 150 | 400 | 300 | |
MF-25 | RN-55 | 1/4W | 1/2W | 6.0 ± 0.3 | 2.3 ± 0.3 | 26 ± 1.0 | 0.40~0.50 | 250 | 200 | 500 | 400 | |
MF-50 | RN-60 | 1/2W | 1W | 9.0 ± 0.5 | 3.0 ± 0.5 | 26 ± 1.0 | 0.50~0.55 | 350 | 250 | 700 | 500 | |
MF-100 | RN-65 | 1W | 2W | 11 ± 1.0 | 4.0 ± 0.5 | 35 ± 3.0 | 0.75~0.80 | 500 | 300 | 1000 | 600 | |
MF-200 | RN-70 | 2W | 3W | 15 ± 1.0 | 5.0 ± 0.5 | 35 ± 3.0 | 0.75~0.80 | 500 | 350 | 1000 | 700 |
金屬膜 MF 阻值範圍
規格 | MIL 規格 | 公差 | TC+15-25PPM | TC+50PPM | TC+100PPM | 備註 |
MF-12 | RN-50 | ±1% ±0.5% ±0.25% |
100Ω-100KΩ 100Ω-100KΩ 100Ω-100KΩ |
10Ω-1MΩ | 10Ω-1MΩ | *Standard resistance is 10Ω-1MΩ, below or over this resistance on request. |
MF-25 | RN-55 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-511KΩ 51.1Ω-511KΩ 100Ω-300KΩ 100Ω-300KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-50 | RN-60 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-100 | RN-65 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-200 | RN-70 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ |
金屬膜 MF 電器特性
測試項目 | 性能 | JIS C 5202 | MIL-R-10509F |
使用溫度範圍 | -55°C ~ 155°C | ||
溫度系數 | ±25 ±50 ±100 | 5.2 | 4.6.12 |
短時間過負載 | ±(0.5%%+0.05Ω) | 5.5 A | 4.6.6 |
耐電壓 | ±(0.5%+0.05Ω) | 5.7 A | 4.6.8 |
焊錫耐熱性 | ±(0.5%+0.05Ω) | 6.4 350°C 3 sec | 4.6.10 |
溫度循環 | ±(0.5%+0.05Ω) | 7.4 | 4.6.4 |
低溫動作 | ±(0.5%+0.05Ω) | 4.6.5 | |
端子強度 | ±(0.5%+0.05Ω) | 6.1 | 4.6.7 |
耐濕負荷壽命 | ±(1%+0.05Ω) | 7.9 1,000hr | MIL R-22684 4.6.10 |
負荷壽命 | ±(1%+0.05Ω) | 7.10 1,000hr | 4.6.13 |
經年變化 | ±(0.2%+0.05Ω) | 常溫、常濕1年間放置 |
金屬膜 MF 料號標識
MF-25 | - | 1/4W | 100R | F | TB | |||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||||
|
|
|
|
|
金屬膜電阻 (MF) 規格書
精密金屬膜電阻器 (MF) 規格書下載 (412KB)。
通用型電阻器常用技術用語說明書下載 (434KB)。
典型 RoHS 回流焊曲線圖文說明下載 (309KB)。
通用型電阻器概述及相關說明下載 (245KB)。
選擇最佳性能電阻的具備條件下載 (284KB)。
電阻器常用詞彙及術語說明書下載 (258KB)。
各類型電阻器使用注意事項說明書下載 (444KB)。
電阻器 (R) 說明書及相關資料說明書下載 (472KB)。
電阻器引腳引線加工成型與尺寸說明書下載 (301KB)。
如何讀取電阻器的色環色碼與標稱阻值說明書下載 (260KB)。
繞線電阻器、通用商業電阻器、保險絲熔斷電阻器全係列說明書下載 (1,326KB)。
