貼片式諧振器
(ZTAC/ZTTC)貼片式諧振器 (ZTAC/ZTTC) 1.79 ~ 50.00 MHz 產品簡介
貼片陶瓷諧振器內建電容,具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。高頻諧振器內建電容貼片 ZTTC 貼片 (CHIP、SMD) 陶瓷諧振器內建電容,而 ZTAC 則不含電容。ZTTC/ZTAC(與 Murata CSAC/CSTC 系列相容)的頻率範圍在 1.79MHz 至 50.00MHz,頻率公差為 ±0.5%。
Chip Ceramic Resonator 壓電陶瓷做成的濾波器和諧振器,是民品上用量最大的兩類主要壓電產品,其中陶瓷諧振器用量最大、用途最廣,并在軍事通信、電子對抗、衛星導航系統中起到重要作用。德鍵電子生產貼片式諧振器、陶瓷濾波器等,與村田壓電陶瓷器件兼容,符合RoHS 標準。
主要特性:
- 頻率精度 (at 25°C) (%):±0.5。
- 溫度穩定性 (-20°C ~ +80°C) (%):±0.3 ~ ±0.4。
- 操作溫度範圍:-20 ~ +80 (°C)。
- 與村田諧振器 CSAC/CSTC 兼容。
貼片式諧振器 (ZTAC) 外形尺寸(單位:mm)
|
|||||||
型 號 | 尺寸 (Unit: mm) | ||||||
L | W | H | P2 | T | |||
ZTACC*MG | 7.4±0.2 | 3.4±0.2 | 1.8±0.2 | 1.2±0.2 | 5.0±0.3 | ||
ZTACR*MG | 4.5±0.2 | 2.0±0.2 | 1.2max | 0.8±0.2 | 3.0±0.2 | ||
ZTACE*MG | 3.2±0.1 | 1.3±0.1 | 1.0max | 0.4±0.1 | 2.4±0.1 | ||
ZTACS*MT/MX | 4.7±0.2 | 4.1±0.2 | (1.2+A)±0.2 | 0.8±0.2 | 3.9±0.2 | ||
ZTACV*MT/MX | 3.7±0.2 | 3.1±0.2 | (1.0+A)±0.2 | 0.7±0.2 | 3.0±0.2 | ||
ZTACW*MX | 2.5±0.2 | 2.0±0.2 | 1.5max | 0.4±0.2 | 2.0±0.2 |
注 :其中A為振子厚度,隨著頻率不同而不同,其範圍為:0.1 - 0.7mm
貼片式諧振器 (ZTTC) 內建電容尺寸
|
||||||||
Part Number | 尺寸 (Unit: mm) | |||||||
L | W | H | P1 | P2 | T | |||
ZTTCC*MG | 7.4±0.2 | 3.4±0.2 | 1.8±0.2 | 1.2±0.2 | 1.2±0.2 | 2.5±0.3 | ||
ZTTCR*MG | 4.5±0.2 | 2.0±0.2 | 1.2max | 0.8±0.2 | 0.8±0.2 | 1.5±0.2 | ||
ZTTCE*MG | 3.2±0.1 | 1.3±0.1 | 1.0max | 0.4±0.1 | 0.4±0.1 | 1.2±0.1 | ||
ZTTCS*MT/MX | 4.7±0.2 | 4.1±0.2 | (1.2+A)±0.2 | 1.0±0.2 | 0.8±0.2 | 1.95±0.2 | ||
ZTTCV*MT/MX | 3.7±0.2 | 3.1±0.2 | (1.0+A)±0.2 | 0.9±0.2 | 0.7±0.2 | 1.5±0.2 | ||
ZTTCW*MX | 2.5±0.2 | 2.0±0.2 | 1.5max | 0.5±0.2 | 0.4±0.2 | 1.0±0.2 |
注 : 其中A為振子厚度,隨著頻率不同而不同,其範圍為:0.1 - 0.7mm
貼片式諧振器 (ZTAC/ZTTC) 技術特性
型 號 | 頻率範圍 (MHz) |
頻率精度 (%) |
溫度穩定性 (-20°C ~ +80°C) (%) |
老化率(10年) (%) |
ZTACC*MG / ZTTCC*MG | 1.79 ~ 8.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACR*MG / ZTTCR*MG | 4.00 ~ 8.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACS*MT / ZTTCS*MT | 6.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACV*MT / ZTTCV*MT | 8.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACE*MG / ZTTCE*MG | 8.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACS*MX / ZTTCS*MX | 13.01 ~ 50.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACV*MX / ZTTCV*MX | 16.00 ~ 50.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACW*MX / ZTTCW*MX | 20.00 ~ 45.00 | ± 0.5 | ± 0.3 | ± 0.3 |

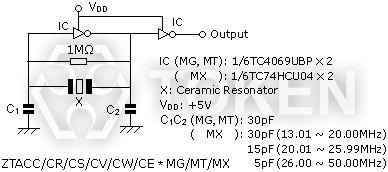

貼片式諧振器 (ZTAC/ZTTC) 測試電路 (MOS IC)
|
貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區
|
|
貼片式諧振器 (ZTAC/ZTTC) 料號標識
ZTACC5.00MG | TR | |||||
1 | 2 | |||||
|
|
貼片式諧振器 (ZTAC / ZTTC) 規格書
壓電陶瓷貼片式高頻諧振器 (ZTAC / ZTTC) 系列規格書下載 (472KB)。
壓電陶瓷諧振器的應用與注意事項說明書下載 (280KB)。
陶瓷諧振器概述及相關說明下載 (230KB)。
石英晶體諧振器 VS 壓電陶瓷諧振器相關資料下載 (336KB)。
貼片、石英、中高頻及陶瓷類諧振器全系列說明書下載 (923KB)。
諧振器和濾波器應用與注意事項說明書下載 (358KB)。
典型 RoHS 迴流焊曲線圖文說明書下載 (309KB)。
壓電陶瓷濾波器和各種振蕩器的特點及要素說明書下載 (480KB)。
陶瓷諧振器、濾波器編帶包裝尺寸說明書下載 (397KB)。
濾波器、諧振器之壓電陶瓷類元件專業技術用語說明書下載 (532KB)。
各類壓電諧振器、濾波器元件使用注意事項說明書下載 (422KB)。
