陶瓷諧振器
(ZTA)陶瓷諧振器 (ZTA) 1.79 ~ 60.00 MHz 產品簡介
陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。
隨著電子整機向數字化、高頻化、多功能化和薄、輕、小、便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,片式化、高頻化已成為壓電陶瓷頻率器件的主流發展方向。
德鍵電子 ZTA 陶瓷諧振器與村田 CSA 系列相容,頻率範圍在 1.79 MHz 至 60.00 MHz,頻率公差值為 ±0.5%。因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷,故尺寸會因頻率不同而不同。所有 ZTA 諧振器均用 Epoxy 樹脂包封,可用水洗,帶裝規格亦有提供。
主要特性:
- 頻率精度 (at 25°C) (%):±0.5%。
- 溫度穩定性 (-20°C ~ +80°C) (%):±0.3。
- 操作溫度範圍:-20 ~ +80 (°C)。
- 老化率(10年)(%) ±0.3。
- 與村田諧振器 CSA 兼容。

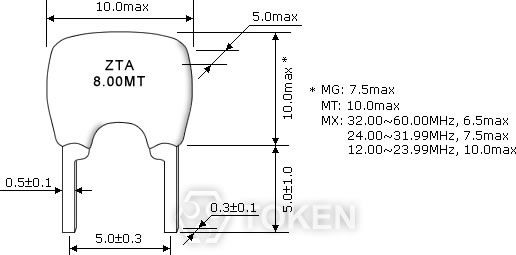

陶瓷諧振器(ZTA) 外形尺寸(單位:mm)
|
|
|
陶瓷諧振器 (ZTA) 技術特性
型 號 | 頻率範圍 (MHz) |
頻率精度 (at 25°C) (%) |
溫度穩定性 (-20°C ~ +80°C) (%) |
工作溫度 (°C) |
Aging For 老化率(10年) (%) |
ZTA***MG | 1.79 ~ 6.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTAWS***MG | 1.79 ~ 6.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTALS***MG | 3.00 ~ 8.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTARS***MG | 3.00 ~ 10.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTA***MT | 6.00 ~ 13.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTA***MX | 12.00 ~ 60.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
陶瓷諧振器 (ZTA) 測試電路 (fMOS IC)
|
陶瓷諧振器 (ZTA) 料號標識
ZTA8.00MT | P | |||||||
1 | 2 | |||||||
|
|
陶瓷諧振器 (ZTA) 規格書
陶瓷諧振器、濾波器編帶包裝尺寸說明書下載 (397KB)。
濾波器、諧振器之壓電陶瓷類元件專業技術用語說明書下載 (532KB)。
各類壓電諧振器、濾波器元件使用注意事項說明書下載 (422KB)。
高頻陶瓷諧振器 (ZTA) 系列規格書下載 (439KB)。
壓電陶瓷諧振器的應用與注意事項說明書下載 (280KB)。
陶瓷諧振器概述及相關說明下載 (230KB)。
諧振器和濾波器應用與注意事項說明書下載 (358KB)。
典型 RoHS 迴流焊曲線圖文說明書下載 (309KB)。
壓電陶瓷濾波器和各種振蕩器的特點及要素說明書下載 (480KB)。
石英晶體諧振器 VS 壓電陶瓷諧振器相關資料下載 (336KB)。
貼片、石英、中高頻及陶瓷類諧振器全系列說明書下載 (923KB)。
