Trap Filters
3.58 MHz ~ 6.5 MHz (XT MJ)Introduction (XT MJ)
Token (XT MJ) for Chrominance Carrier is Murata Trap Filter TPS MJ Series Compatible. (XT MJ) Series are band reject device used for video and sound IF attenuation. The 2 terminal (XT MJ) Series can be used to attenuate either the sound signal in B/W receivers or the chroma signal in video.
Download (XT MJ) datasheet, PDF (291KB)
(XT MJ) Trap Filter Quick Selection :
- Dimensions (Unit: mm): 10.0 max x 10.0 max x 5.0 max.
- XT3.58MJ Cener Frequency f0:3.58MHz; 20db min @f0; 20(kHz)min@20dB Att BW
- XT4.43MJ Cener Frequency f0:4.43MHz; 20db min @f0; 40(kHz)min@20dB Att BW
- XT4.5MJ Cener Frequency f0:4.5MHz; 20db min @f0; 40(kHz)min@20dB Att BW
- XT5.74MJ Cener Frequency f0:5.74MHz; 20db min @f0; 40(kHz)min@20dB Att BW
- XT5.5MJ Cener Frequency f0:5.5MHz; 20db min @f0; 40(kHz)min@20dB Att BW
- XT6.0MJ Cener Frequency f0:6.0MHz; 20db min @f0; 40(kHz)min@20dB Att BW
- XT6.5MJ Cener Frequency f0:6.5MHz. 20db min @f0; 40(kHz)min@20dB Att BW
Filter Features :
- RoHS Compliant.
- TV SIF stage use.
- Low insertion loss.
- Wide bandwidth Ceramic Trap.
- Excellent spurious suppression characteristics.
Dimensions (Unit: mm) (XT MJ)
|

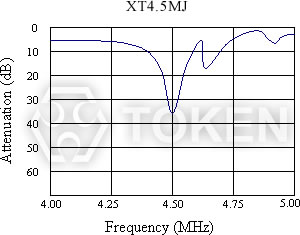

Characteristics (XT MJ)
|
||||
Part Number | Center Frequency (fo1)(MHz) | Attenuation (at fo1)(dB)min | 20dB Attenuation BW (fo1)(kHz)min | |
XT3.58MJ | 3.580 | 20 | 20 | |
XT4.43MJ | 4.430 | 20 | 40 | |
XT4.5MJ | 4.500 | 20 | 40 | |
XT5.5MJ | 5.500 | 20 | 40 | |
XT5.74MJ | 5.742 | 20 | 40 | |
XT6.0MJ | 6.000 | 20 | 40 | |
XT6.5MJ | 6.500 | 20 | 40 |
The level at 1MHz shall be made for a reference (0dB).
Test Circuit (XT MJ)
|
Order Codes (XT MJ)
XT3.58MJ | P | ||
1 | 2 | ||
|
|
Chrominance Carrier Trap Filters (XT MJ) PDF download
Trap Filters for Chrominance Carrier (XT MJ) Series PDF download (275KB).
Typical RoHS Reflow Profile PDF download (287KB).
Design Notes Of Trap Filters PDF download (203KB).
Trap Filters General Information PDF download (184KB).
Resonators & Filters Terminology PDF download (491KB).
About What Is a Piezo - Ceramic Information PDF download (479KB).
Ceramic Rrap Filters For TV / VCR Stage All Series PDF download (422KB).
Design Notice & Technology Of Resonators & Filters PDF download (423KB).
Redial Taping Dimensions Of Ceramic Resonator & Filter PDF download (407KB).
Piezo Dielectric Microwave Devices Precaution Usage PDF download (393KB).
