同轴谐振器 微波介质 陶瓷
(DR)微波介质 陶瓷同轴 谐振器 产品简介 (DR)
介质陶瓷谐振器是一种微波元件,德键电子生产介质谐振器(柱状、环状),同轴谐振器(矩形腔、圆柱形腔、同轴线腔谐振器),微波谐振器等,它是由高 Q 值的介质陶瓷制成,温度系数好,主要用于微波震荡器和滤波器。
介质谐振器的尺寸和电介质材料的介电常数的平方根成反比,电介质材料的介电常数越大,所需要的电介质陶瓷块体就越小,谐振器的尺寸也就越小。另一个重要参数是插入损耗低,微波介质材料的介质损耗是影响介质滤波器插入损耗的一个主要因素。微波介质材料 Q 值与介质损耗成反比关系。Q 值越大,滤波器的插入损耗就越低。
因此,微波介质陶瓷材料的高介电常数有利于微波介质滤波器的小型化,可使滤波器同微波管、微带线一道实现微波电路混合集成化,使器件尺寸达到毫米量级,其价格也比金属谐振腔低廉得多。
根据介质谐振器稳频机理,采用介质谐振器稳频的 FET 振荡器(简称介质振荡器)可分为以下 4 种类型,即反射型、带阻型、传输型和反馈型。
同轴谐振器由内外导体同轴线而得名,在内外导体之间充填各种介质陶瓷,使得到介质陶瓷同轴谐振器之名。它的长度比未填充的谐振器长度小很多。同轴谐振器有两个端口,根据端口的不同的边界条件,将谐振器依基本结构分为三大类型:二分之一波长式、四分之一波长式、和电容加载式,每种结构各具特点。
介质同轴谐振器具有体积小,温度稳定性高等特点,间接用于各种微波通讯设备中,特别适合用于 PCS/PCN 滤波器,基站,雷达检测器,卫星广播接收系统,军用微波设施中。符合 RoHS 标准。
特 性 :
- 高Q值
- 高介电常数
- 低温度系数
- 谐振频率范围广
应 用 范 围 :
- 振荡器
- 无线耳机
- 滤波器及变工器
- 900MHz, 1.8GHz, 2.4GHz, 5.8GHz 无绳电话

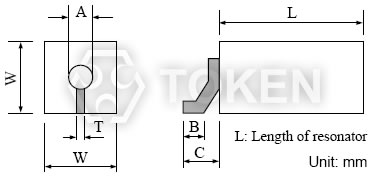

介质同轴 谐振器 尺寸 (单位: mm) (DR)
|
||||||
型号 | 边宽 W (O/D) |
内孔直径 A (I/D) |
引脚焊点宽 B |
引脚长度 C |
引脚厚度 T |
|
DR120 | 12.0±0.2 | ① Φ4.0±0.2 | without tab | 3.2 | 1.0 | |
② Φ3.55±0.2 | 1.5 | |||||
DR100 | 10.0±0.2 | ① Φ3.3±0.2 | 1.3 | 3.0 | 1.0 | |
DR80 | 8.0±0.2 | ① Φ2.7±0.2 | 1.3 | 2.6 | 0.7 | |
DR60 | 6.0±0.2 | ① Φ2.5±0.2 | without tab | 2.4 | 0.7 | |
② Φ2.2±0.2 | without tab | |||||
③ Φ2.0±0.2 | 1.2 | |||||
DR50 | 5.0±0.2 | ① Φ1.8±0.2 | 1.0 | 2.2 | 0.6 | |
② Φ1.5±0.2 | 1.0 | |||||
DR40 | 4.0±0.1 | ① Φ1.8±0.1 | 0.8 | 1.8 | 0.6 | |
② Φ1.5±0.1 | without tab | |||||
③ Φ1.2±0.1 | without tab | |||||
DR30 | 3.0±0.1 | ① Φ1.0±0.1 | 0.7 | 1.5 | 0.5 | |
DR20 | 2.1±0.1 | ① Φ0.6±0.1 | 0.5 | 1.2 | 0.5 |
介质同轴 谐振器 特性参数 (DR) TEM 模式
材料 | 介电常数 | Tf [1] | 类型 | 阻抗 (Ω) | 波长 Length |
频率范围 (MHz) |
Q 值 [2] (min) |
A 系列 |
21±1 | 0±10 | DR120 | ①15 ②17 | λ/4 | 800~1300 | 800 |
λ/2 | 1600~2700 | 1000 | |||||
DR100 | 16 | λ/4 | 800~1300 | 700 | |||
λ/2 | 1600~3200 | 800 | |||||
DR80 | 15 | λ/4 | 1000~3200 | 650 | |||
λ/2 | 2000~3000 | 700 | |||||
DR60 | ①12 ②14 ③15 | λ/4 | 1000~2700 | 550 | |||
λ/2 | 2000~3000 | 600 | |||||
DR50 | ①14 ②17 | λ/4 | 1300~3000 | 450 | |||
λ/2 | 2500~4000 | 500 | |||||
DR40 | ①11 ②14 ③17 | λ/4 | 1300~4000 | 380 | |||
λ/2 | 2500~4000 | 400 | |||||
DR30 DR20 |
15 | λ/4 | 1900~4000 | 320 | |||
17 | λ/4 | 2800~5000 | 250 | ||||
B 系列 |
36±1 | 0±10 | DR120 | ①12 ②13 | λ/4 | 600~1000 | 700 |
λ/2 | 1200~2400 | 900 | |||||
DR100 | 12 | λ/4 | 600~1200 | 600 | |||
λ/2 | 1200~2400 | 800 | |||||
DR80 | 12 | λ/4 | 800~1500 | 500 | |||
λ/2 | 1600~3000 | 700 | |||||
DR60 | ①10 ②11 ③12 | λ/4 | 800~1800 | 450 | |||
λ/2 | 1600~3500 | 550 | |||||
DR50 | ①11 ②13 | λ/4 | 800~1800 | 380 | |||
λ/2 | 1600~3500 | 450 | |||||
DR40 | ①9 ②11 ③13 | λ/4 | 1000~2700 | 320 | |||
λ/2 | 2000~4800 | 400 | |||||
DR30 DR20 |
12 | λ/4 | 1300~3000 | 220 | |||
13 | λ/4 | 1300~3000 | 220 | ||||
C 系列 |
90±2 | 0±10 | DR120 | ①7 ②8 | λ/4 | 400~800 | 650 |
λ/2 | 800~1500 | 700 | |||||
DR100 | 7 | λ/4 | 600~800 | 550 | |||
λ/2 | 1200~2400 | 650 | |||||
DR80 | 7 | λ/4 | 440~1000 | 450 | |||
λ/2 | 1000~1500 | 550 | |||||
DR60 | ①6 ②7 ③7 | λ/4 | 440~1300 | 400 | |||
λ/2 | 1000~2200 | 470 | |||||
DR50 | ①7 ②8 | λ/4 | 500~1800 | 380 | |||
λ/2 | 1000~3000 | 450 | |||||
DR40 | ①6 ②7 ③8 | λ/4 | 900~1600 | 200 | |||
λ/2 | 2000~4800 | 300 | |||||
DR30 DR20 |
7 | λ/4 | 900~1600 | 250 | |||
8 | λ/4 | 900~1600 | 150 |
[1] 频率温度稳定性 [2] Q 值是指频率范围下限时所测值 |
介质同轴 谐振器 料号标识 (DR)
DR | 30 | A | 1 | W4 | 2533 | T | ||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||||||||||||||||||||
|
|
|
|
|
|
|
