模压封装 功率无感 TO-220 塑封电阻
(RMG30)TO-220 (RMG30)功率电阻器,穿上晶体管的外衣,晶体管式封装。
![模压封装 功率无感 TO-220 塑封电阻](image/to-220-power-resistors-rmg30-1.jpg)
德键电子新一代的无感功率电阻器,额定功率 30W,晶体管式封装 TO-220,给予电力电子设计工程师,提供了表面贴装和插件固定电阻器全面的高功率,及在密集的电源电路的卓越散热性能。
范围广泛的 TO-膜塑封装型的无感功率电阻,专门设计用于在电力电子电路,如缓冲器、电流限制、负载、电流感应电阻器、及其他电源应用。
其紧凑散热机架式结构,确保它们是理想的高功率密度应用,和无感量特性,允许 TO-220 电阻器运行高达 30 瓦特在 25°C 的温度条件。TO-膜塑封装使得安装更容易,保护性高,高绝缘度,无感量。
德键电子 RMG30 系列电阻值低至 0.05Ω,使它们特别适用于电流感测应用,且符合无铅终端引线级 RoHS 标准。
电阻值范围从 0.05Ω 到 10KΩ,和公差标准 1% 为大部分标称电阻值,虽然 5% 的公差也可提供。
德键提供标准电值及非规格内的阻值,请联系我们与您的特定需求。
特性:
- 高绝缘度,无感/低感量。
- 只用一颗螺丝,便可安装于散热器上。
- 保护性高的模压塑封外盒,且易于安装。
- 安装在散热器,于 25°C 的温度,最高功率可达 30 瓦。
应用:
- 射频功率放大的器终端电阻。
- 低能量派冲负载,缓冲电路器。
- 荧幕映像管的功率负载及泄放电阻。
- UPS,电压整流器,用于电源供器的入口端。
尺寸 (单位: mm) (RMG30)
|
|||||||||||||
规格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | G | R | |
RMG30 | 10.15 ~ 10.67 |
16.00 ~ 16.52 |
2.92 ~ 3.44 |
0.40 ~ 0.60 |
1.52 ~ 2.04 |
11.43 ~ 13.97 |
2.54 ~ 4.06 |
4.82 ~ 5.34 |
0.66 ~ 0.86 |
1.14 ~ 1.40 |
2.92 ~ 3.44 |
3.08 ~ 3.28 |
电气特性规格 (RMG30)
阻值范围 | 阻值公差 | 温度系数 (PPM/°C) |
0.05Ω~1Ω | ±5.00% ±10.0% |
- |
2Ω~5Ω | ±1.00% ±5.00% ±10.0% |
±200 |
5Ω~10Ω | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
11Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
最大工作电压 350V;压电强度 1800VAC;绝缘阻抗:10GΩ min。
工作温度:-65°C to +150°C;可提供的阻值范围 < 1Ω。
环境特性规格 (RMG30)
测试项目 | 规格标准 | 测试条件 |
温度系数 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
短时间过负载 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
负载寿命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
耐湿性 (稳定状态下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
耐热性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
端子强度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
高频率震动 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
引线材质:镀锡铜线。 无散热器下,在自然对流空气下 25°C, RMG20 额定功率为 2.25W。最大转矩0.9 Nm
塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。
功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。

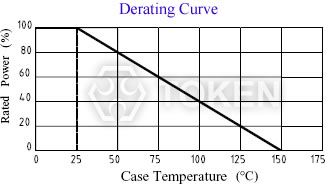

降额曲线 (RMG30)
|
料号标识 (RMG30)
RMG | 30 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
