TO-220 功率无感电阻器 塑封封装电阻
(RMG35)TO-220 (RMG35)功率无感电阻器,拥有优良的热性能。
德键电子发布了一系列无感功率电阻器,额定功率 35W,晶体管式封装 TO-220,给予电力电子设计工程师,提供了表面贴装和插件固定电阻器全面的高功率,及在密集的电源电路的卓越散热性能。
德键 RMG35 功率无感电阻器,是为将热量从电阻组件元素完整传导到 TO 封装式的金属框架而设计的,使设计工程师能够明确高功率、高电力、于电子电路的操作过程中产生的温升。
其优良的热性能和卓越的额定功率,使 RMG35 系列电阻器适用于开关电源电路,电机控制和驱动电路,汽车电子,工业电力设备及 UPS 系统。除此之外,其无感性能具有卓越的高频特性,适用于工业级的高频射频电源,射频线性放大器,射频电路的终端电阻等。
RMG35 系列配置两耐热加增型引线,工业标准封装设计,可直接安装在散热板上。德键可依客户需求生产上述规格外的指标,并为全球客户及应用和设计工程全面支持的服务。
德键 RMG35 功率无感电阻系列符合 RoHS 标准,并兼容高温焊接工艺,采用的无铅焊料。
请联系我们与您的特定需求。
特性:
- 安装在散热器,于 25°C 的温度,最高功率可达 35 瓦。
- 对散热器低热阻在 Rth < 4.28°C/W。
- 保护性高的模压塑封外盒,且易于安装。
- 只用一颗螺丝,便可安装于散热器上。
- 无感/低感量,高绝缘度。
应用:
- 射频功率放大器。
- 交换式电源供应。
- 低能量脉冲载入。
- 自动化机控制器,电压调节。
- 不间断电源,缓冲电路电路。
尺寸 (单位: mm) (RMG35)
|
|||||||||||||||
规格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | G | R | M | N | |
RMG35 | 9.91 ~ 10.41 |
14.50 ~ 15.00 |
4.06 ~ 4.82 |
0.55 ~ 0.70 |
2.05 ~ 2.52 |
12.70 ~ 14.70 |
4.00 | 4.83 ~ 5.33 |
0.70 ~ 0.86 |
1.17 ~ 1.37 |
2.85 ~ 3.05 |
3.55 ~ 3.75 |
5.85 ~ 6.35 |
1.20 ~ 1.40 |
电气特性规格 (RMG35)
阻值范围 | 阻值公差 | 温度系数 (PPM/°C) |
0.05Ω~1Ω | ±5.00% ±10.0% |
- |
>0.1Ω~1Ω | ±1.00% ±5.00% ±10.0% |
- |
>1Ω~3Ω | ±1.00% ±5.00% ±10.0% |
±300 |
>3Ω~10KΩ | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
>10Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
最大工作电压 350V;压电强度 1800VAC;绝缘阻抗:10GΩ min。
工作温度:-65°C to +150°C;可提供的阻值范围 < 1Ω。
环境特性规格 (RMG35)
测试项目 | 规格标准 | 测试条件 |
温度系数 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
短时间过负载 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
负载寿命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
耐湿性 (稳定状态下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
耐热性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
端子强度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
高频率震动 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
引线材质:镀锡铜线。 无散热器下,在自然对流空气下 25°C, RMG20 额定功率为 2.25W。最大转矩 0.9 Nm
塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。
功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。

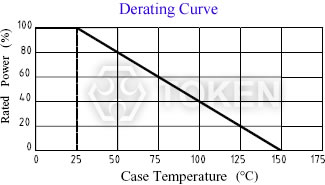

降额曲线 (RMG35)
|
料号标识 (RMG35)
RMG | 35 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
