精密网络电阻
双列直插型 (UPRND)革命性的网阻技术解决方案 - 德键(UPRND)高精密网络电阻器。
德键电子的精密电阻网络技术,显著降低了电阻组件对环境温度变化(TCR)的敏感性。UPRND / UPRNS 网阻系列,是由德键生产的 EE/RE 1/10 成品经选配组装而成。具备高稳定性、高精度的电阻网络,具有极低温度系数的特性。
在固定电阻的应用中,设计人员现在可以保证高度的稳定性和准确性,使用德键革命性的网络技术解决方案。这一技术允许客户给产品设计定位,可满足挑战性和具有专业性的技术要求。精密网阻 UPRND 系列符合无铅(Pb-Free)和 RoHS 标准。
德键电子进一步扩展其精密元器件产品的性能,开发单列直插型网阻 UPRNS 系列,和双列直插型网阻 UPRND 系列,提供设计工程师全面的各种工业级的合格电阻元器件。并且提供设计工程师一种经济型、高品质、性能优异、精密功率电阻器。 其组成电阻的标称阻值偏差,及温度系数偏差具有相对的一致性,特别适用于精密分压、分流等技术要求的电子电路。
双列直插型 UPRND 超精密系列是 Vishay,IRC,松下理想的替代元件,并提供更有竞争力的价格和快速交货服务。
对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。
如何选用超精密网阻 UPRNS/UPRND :
- 德键电子 UPRNS/UPRND 精密网阻,不设置标准系列规格。
- 客户可在本说明规定的范围内,选择组成电阻数量,规格,绝对及相对阻值误差,
绝对及相对温度系数,结构形式等,自行设计所需要的电阻网络。 - 客户可在规范条件下,自行定订电阻值、网络电阻设计。
- 客户可对网络的内含电阻的绝对阻值偏差,和绝对温度系数自行定义。
- 客户可对网络的内含电阻的相对阻值偏差,及相对温度系数自行定义。
- 客户可从自行定义设计中,优化最佳的性能价格比。
应用:
- 精密放大器,音频(高端立体声设备)。
- 录音设备,电子显微镜,军事,航空,精密仪器。
- 电子仪器仪表衡器,数字电压表,测试与测量设备。
- 医疗,电子束(EB)扫描应用,工业,精密绕道,分流网络,分压器。
特性:
- UPRND: 双列直插型;UPRNS: 单列直插型。
- 无铅(Pb-Free),并且符合 RoHS 标准。
- 提供电阻范围内的任何阻值。
- 紧密公差精度 A2(±0.02%).
- 相对温度系数 C10(±2 ppm/°C)。
- 金属膜精密网络,出色的稳定性和可靠性。
- 优越的绝对温度系数 TCR 收窄至 C7(±5 ppm/°C)。
双列直插型尺寸及技术参数 (UPRND)
|
||||
UPRND A(mm)±0.5 | 5.08 | 11.8 | ||
电阻数量 | 2 | 4 | ||
尺寸 (mm) | A | 5.08±0.5 ~ 11.8±0.5 | ||
B | 9.0±0.5 | |||
C | 0.6±0.05 | |||
D | 2.54±0.05 | |||
E | 11.5±0.5 | |||
F | 3.0±0.5 | |||
单只组成电阻额定功率70°C (W) | 0.1 | |||
单只组成电阻最大工作电压(V) | 200 | |||
组成电阻标称阻值范围(Ω) | 10 ~ 1M | |||
绝对阻值误差(%) | A2(±0.02), A5(±0.05), B(±0.1), C(±0.25), D(±0.5), F(±1.0) | |||
相对阻值误差(%) | T(±0.01), A2(±0.02), A5(±0.05), B(±0.1) | |||
绝对温度系数(ppm/°C) | C7(±5), C6(±10), C5(±15), C3(±25), C2(±50) | |||
相对温度系数(ppm/°C) | C10(±2), C9(±3), C7(±5), C6(±10), C5(±15) | |||
工作温度范围(°C) | -10 ~ +70 |
注: | 1. 绝对值是指网络中所有组成电阻各自独立的参数(阻值误差或温度系数)。 |
双列直插型 结构示意 (UPRND)
1. 德键UPRNS/UPRND不设置标准系列规格 。 |
双列直插 VS 单列直插 尺寸比较 (UPRND - UPRNS)
|
|
|
|

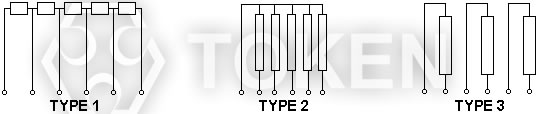

双列直插 VS 单列直插 内部连接 (UPRND - UPRNS)
|
双列直插型料号标识 (UPRND)
UPRND | 4 | 100R | B | C5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
双列直插型精密网络电阻 (UPRND) 规格书
