贴片积层电感 片式叠层电感

铁氧体 (TRMI)

降低噪音及滤波电磁干扰最佳利器，贴片积层式铁氧体电感(TRMI)。

贴片积层电感 片式叠层电感 铁氧体 (TRMI)
贴片积层电感 片式叠层电感 - TRMI 系列
图片浏览

片式固定电感器品种很多，但从结构工艺分类，则主要分为绕线型和积层型两大类，若从基体材料分类，则主要有以铁氧体磁性材料为基和以陶瓷材料为基两大类。

德键积层型电感器不用绕线，而是采用微米级铁氧体薄片进行叠层，每个磁性层有印刷的导体图案和孔，孔中填充导体材料，从而把上层图案和下层图连结起来，经过加压，烧结，形成一体化的多层电感器，这类片式电感器制作工艺，更适合尺寸微小型化，容易实现规模化大生产，适合高频产品应用。

德键电子推出了 TRMI160808 (EIA 0603)，超薄 TRMI201209 (EIA 0805) 型产品，最小尺寸已能制成 TRMI160808 (EIA 0603) 型（1.6×0.8×0.8 mm)，其电感值为 10~10000 nH，稍大尺寸的 TRMI201209 (EIA 0805) 超薄型，电感值为 47~2200 nH，TRMI321611 (1206) 型，则可制成电感值为 47~33000 nH 的产品。

贴片式叠层电感器的主要特点是有磁屏蔽和直流电阻小，与绕线型相比，电感量和可允许额定电流相对较小，更适合高额下使用，可适合移动电话向高频化，网络化发展的需要。随着移动通信向更高频率发展，德键片式叠层电感器的卧式内导体结构，对积层体中心点呈点对称，其安装方向改变保证电感变化率在标准值以下，而且减小了分布电容，大大提高特高频范围的 Q 值。

德键电子生产高频电感器、射频电感器、陶瓷电感器、薄膜贴片电感器、磁珠电感、积层磁珠、贴片大电流磁珠、射频磁珠、贴片磁珠，符合 RoHS 规范，使用 Lead-Free Logo 无铅标准。提供完整贴片电感尺寸 0603/0805/1206，感量范围齐全，可依客户的需求制造。

特性:

  1. 可降低噪音及滤波电磁干扰
  2. 高 Q 值、高可靠性、铁氧磁体材质

用途:

  1. 笔记型电脑、磁片驱动装置、喷墨印表机、硬碟磁碟机
  2. 影印机、显示监视器、游戏机、彩色电视、录放影机
  3. 光碟机、摄影机、数位相机、汽车电子产品、防干扰对策

积层电感 结构图及规格尺寸 (TRMI)

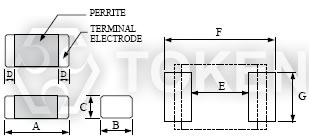

铁氧体 贴片积层电感 片式叠层电感 (TRMI) 尺寸图
铁氧体 贴片 积层电感 片式 叠层电感 (TRMI) 尺寸图

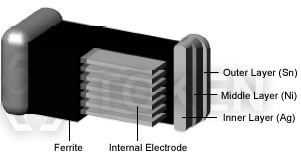

铁氧体 贴片积层电感 片式叠层电感 (TRMI) 材料构成
铁氧体 贴片 积层电感 片式 叠层电感 (TRMI) 材料构成
型号 A B C D E F G
TRMI160808 (0603) 1.6 ± 0.2 0.8 ± 0.2 0.8 ± 0.2 0.3 ± 0.2 0.8 2.4~3.4 0.6
TRMI201209 (0805) 2.0 ± 0.2 1.25 ± 0.2 0.9 ± 0.2 0.5 ± 0.3 1.2 3.0~4.0 1.0
TRMI201212 (0805) 2.0 ± 0.2 1.25 ± 0.2 1.25 ± 0.2 0.5 ± 0.3 1.2 3.0~4.0 1.0
TRMI321611 (1206) 3.2 ± 0.2 1.6 ± 0.2 1.1 ± 0.2 0.5 ± 0.3 2.0 4.2~5.2 1.2

积层电感 电气特性规格 (TRMI160808) EIA 0603

产品料号 电感值
(nH)		 误差值 测试频率
(MHz)		 Q值
(min)		 共振频率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格电流
(mA)(max)
TRMI160808 - 10N 10 ± 20% 50MHz, 200mV 10 300 0.20 50
TRMI160808 - 33N 33 ± 20% 50MHz, 200mV 10 270 0.20 50
TRMI160808 - 47N 47 ± 20% 50MHz, 200mV 10 260 0.30 50
TRMI160808 - 56N 56 ± 20% 50MHz, 200mV 10 255 0.30 50
TRMI160808 - 68N 68 ± 20% 50MHz, 200mV 10 250 0.30 50
TRMI160808 - 82N 82 ± 20% 50MHz, 200mV 10 245 0.30 50
TRMI160808 - R10 100 ± 10,± 20% 25MHz, 200mV 15 240 0.50 50
TRMI160808 - R12 120 ± 10,± 20% 25MHz, 200mV 15 205 0.50 50
TRMI160808 - R15 150 ± 10,± 20% 25MHz, 200mV 15 180 0.60 50
TRMI160808 - R18 180 ± 10,± 20% 25MHz, 200mV 15 165 0.60 50
TRMI160808 - R22 220 ± 10,± 20% 25MHz, 200mV 15 150 0.80 50
TRMI160808 - R27 270 ± 10,± 20% 25MHz, 200mV 15 136 0.80 50
TRMI160808 - R33 330 ± 10,± 20% 25MHz, 200mV 15 125 0.85 35
TRMI160808 - R39 390 ± 10,± 20% 25MHz, 200mV 15 110 1.00 35
TRMI160808 - R47 470 ± 10,± 20% 25MHz, 200mV 15 105 1.35 35
TRMI160808 - R56 560 ± 10,± 20% 25MHz, 200mV 15 95 1.55 35
TRMI160808 - R68 680 ± 10,± 20% 25MHz, 200mV 15 85 1.70 35
TRMI160808 - R82 820 ± 10,± 20% 25MHz, 200mV 15 75 2.10 35
TRMI160808 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 35 65 0.60 25
TRMI160808 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 35 60 0.80 25
TRMI160808 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 35 55 0.80 25
TRMI160808 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 35 50 0.95 25
TRMI160808 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 35 45 1.55 15
TRMI160808 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 35 40 1.35 15
TRMI160808 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 35 38 1.55 15
TRMI160808 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 35 35 1.70 15
TRMI160808 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 35 33 2.10 15
TRMI160808 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 35 22 1.55 5
TRMI160808 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 35 20 1.70 5
TRMI160808 - 8R2 8200 ± 10,± 20% 4MHz, 60 mV 30 18 2.10 5
TRMI160808 - 100 10000 ± 10,± 20% 2MHz, 60mV 30 17 2.55 5

积层电感 电气特性规格 (TRMI201209) EIA 0805 超薄

产品料号 电感值
(nH)		 误差值 测试频率
(MHz)		 Q值
(min)		 共振频率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格电流
(mA)(max)
TRMI201209 - 47N 47 ± 20% 50MHz, 200mV 20 320 0.20 300
TRMI201209 - 56N 56 ± 20% 50MHz, 200mV 20 320 0.20 300
TRMI201209 - 68N 68 ± 20% 50MHz, 200mV 20 280 0.20 300
TRMI201209 - 82N 82 ± 20% 50MHz, 200mV 20 255 0.20 300
TRMI201209 - R10 100 ± 10,± 20% 25MHz, 200mV 20 235 0.30 250
TRMI201209 - R12 120 ± 10,± 20% 25MHz, 200mV 20 220 0.30 250
TRMI201209 - R15 150 ± 10,± 20% 25MHz, 200mV 20 200 0.40 250
TRMI201209 - R18 180 ± 10,± 20% 25MHz, 200mV 20 185 0.40 250
TRMI201209 - R22 220 ± 10,± 20% 25MHz, 200mV 20 170 0.50 250
TRMI201209 - R27 270 ± 10,± 20% 25MHz, 200mV 20 150 0.50 250
TRMI201209 - R33 330 ± 10,± 20% 25MHz, 200mV 20 145 0.55 250
TRMI201209 - R39 390 ± 10,± 20% 25MHz, 200mV 25 135 0.65 200
TRMI201209 - R47 470 ± 10,± 20% 25MHz, 200mV 25 125 0.65 200
TRMI201209 - R56 560 ± 10,± 20% 25MHz, 200mV 25 115 0.75 150
TRMI201209 - R68 680 ± 10,± 20% 25MHz, 200mV 25 105 0.80 150
TRMI201209 - R82 820 ± 10,± 20% 25MHz, 200mV 25 100 1.00 150
TRMI201209 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 45 75 0.40 50
TRMI201209 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 45 65 0.50 50
TRMI201209 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 45 60 0.50 50
TRMI201209 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 45 55 0.60 50
TRMI201209 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 45 50 0.65 30


积层电感 电气特性规格 (TRMI201212) EIA 0805

产品料号 电感值
(nH)		 误差值 测试频率
(MHz)		 Q值
(min)		 共振频率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格电流
(mA)(max)
TRMI201212 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 45 45 0.75 30
TRMI201212 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 45 41 0.80 30
TRMI201212 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 45 38 0.90 30
TRMI201212 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 45 35 1.00 30
TRMI201212 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 45 32 0.90 15
TRMI201212 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 45 29 1.00 15
TRMI201212 - 8R2 8200 ± 10,± 20% 4MHz, 200mV 45 26 1.10 15
TRMI201212 - 100 10000 ± 10,± 20% 2MHz, 60mV 45 24 1.15 15
TRMI201212 - 120 12000 ± 10,± 20% 2MHz, 60mV 45 22 1.25 15
TRMI201212 - 150 15000 ± 10,± 20% 1MHz, 60mV 30 19 0.80 5
TRMI201212 - 180 18000 ± 10,± 20% 1MHz, 60mV 30 18 0.90 5
TRMI201212 - 220 22000 ± 10,± 20% 1MHz, 60mV 30 16 1.10 5

积层电感 电气特性规格 (TRMI321611) EIA 1206

产品料号 电感值
(nH)		 误差值 测试频率
(MHz)		 Q值
(min)		 共振频率
(MHz)(min)		 直流阻抗
(Ω)(max)		 定格电流
(mA)(max)
TRMI321611 - 47N 47 ± 20% 50MHz, 200mV 20 320 0.15 300
TRMI321611 - 56N 56 ± 20% 50MHz, 200mV 20 280 0.25 300
TRMI321611 - 68N 68 ± 20% 50MHz, 200mV 20 280 0.25 300
TRMI321611 - 82N 82 ± 20% 50MHz, 200mV 20 250 0.25 300
TRMI321611 - R10 100 ± 10,± 20% 25MHz, 200mV 20 235 0.25 250
TRMI321611 - R12 120 ± 10,± 20% 25MHz, 200mV 20 220 0.30 250
TRMI321611 - R15 150 ± 10,± 20% 25MHz, 200mV 20 200 0.30 250
TRMI321611 - R18 180 ± 10,± 20% 25MHz, 200mV 20 185 0.40 250
TRMI321611 - R22 220 ± 10,± 20% 25MHz, 200mV 20 170 0.40 250
TRMI321611 - R27 270 ± 10,± 20% 25MHz, 200mV 20 150 0.50 250
TRMI321611 - R33 330 ± 10,± 20% 25MHz, 200mV 20 145 0.60 250
TRMI321611 - R39 390 ± 10,± 20% 25MHz, 200mV 25 135 0.50 200
TRMI321611 - R47 470 ± 10,± 20% 25MHz, 200mV 25 125 0.60 200
TRMI321611 - R56 560 ± 10,± 20% 25MHz, 200mV 25 115 0.70 150
TRMI321611 - R68 680 ± 10,± 20% 25MHz, 200mV 25 105 0.80 150
TRMI321611 - R82 820 ± 10,± 20% 25MHz, 200mV 25 100 0.90 150
TRMI321611 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 45 75 0.40 100
TRMI321611 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 45 65 0.50 100
TRMI321611 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 45 60 0.50 80
TRMI321611 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 45 55 0.50 70
TRMI321611 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 45 50 0.60 60
TRMI321611 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 45 45 0.60 60
TRMI321611 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 45 41 0.70 60
TRMI321611 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 45 38 0.80 50
TRMI321611 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 45 35 0.90 50
TRMI321611 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 45 32 0.70 25
TRMI321611 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 45 29 0.80 25
TRMI321611 - 8R2 8200 ± 10,± 20% 4MHz, 200mV 45 26 0.90 25
TRMI321611 - 100 10000 ± 10,± 20% 2MHz, 60mV 45 24 1.00 25
TRMI321611 - 120 12000 ± 10,± 20% 2MHz, 60mV 45 22 1.05 15
TRMI321611 - 150 15000 ± 10,± 20% 1MHz, 60mV 35 19 0.70 5
TRMI321611 - 180 18000 ± 10,± 20% 1MHz, 60mV 35 18 0.75 5
TRMI321611 - 220 22000 ± 10,± 20% 1MHz, 60mV 35 16 0.90 5
TRMI321611 - 270 27000 ± 10,± 20% 1MHz, 60mV 35 14 0.90 5
TRMI321611 - 330 33000 ± 10,± 20% 1MHz, 60mV 35 13 1.05 5

积层电感 测量设备 (TRMI)

必备条件 要求 测试方法/设备仪器
电感量 参照标准的电气特性规格 HP4291B
Q 值 HP4291B
自谐频率 (SRF) HP4291B
直流阻抗 (RDC) AX-1152B
额定电流 IDC 应用当前电流，电感变化应少于初始值的10%

积层电感 环境特性测试 (TRMI)

必备条件 要求 测试方法
弯曲强度 在适当的条件下用力不得损害端子和铁氧体 试验装置应焊接在基板上
尺寸:100×40×1.6mm
偏转: 2.0mm
持续时间: 30sec
0402的基层尺寸：100×40×0.8mm
耐振动 试验装置应焊接在基板上
振荡频率 : 10 to 55 to 10Hz for 1min
振幅 : 1.5mm
时间 : 于每一轴向摆动 2hrs(X,Y,Z), 共 6hrs
耐热焊接 外观: 无损伤
超过端子的75%.
电极应该被焊料所覆盖.
电感值变化率: 在初始值的± 15% 以内
Q值变化率: 在初始值的± 30%以内
电感值变化率: 在初始值的± 20% 以内(0603 over 12uH)		 预热: 150°C, 1min
焊料成分: Sn/Ag3.0/Cu0.5 (Pb-Free)
焊接温度: 260 ± 5°C(Pb-Free)
浸泡时间: 10 ± 1sec
可焊性 90%覆盖焊锡 预热: 150°C, 1min
焊料成份: Sn/Ag3.0/Cu0.5 (Pb-Free)
焊接温度: 245 ± 5°C(Pb-Free)
浸泡时间: 4 ± 1sec
温度周期 外观: 无损伤
电感值变化率: 在初始值的± 10% 以内
Q值变化率: 在初始值的± 30% 以内		 一次循环:
-25 ± 3°C for 30min
step2: 25 ± 2°C for 3.0min
step3: 85 ± 3°C for 30min
step4: 25 ± 2°C for 3.0min
总数: 100次循环
标准室内时间24小时后测量
防潮性能 温度: 40 ± 2°C
湿度: 90 ~ 95% 时间: 1000hrs
标准室内时间24小时后测量
耐高温 温度: 125 ± 3°C
湿度 : 20%
应用电流：额定电流
时间: 1000hrs
标准室内时间24小时后测量
耐低温 温度: -25 ± 3°C
湿度 : 0%
时间: 1000hrs
标准室内时间24小时后测量

积层电感 料号标识 (TRMI)

TRMI160808 - 10N M
1 23
型号
TRMI160808
TRMI201209
TRMI201212
TRMI321611

电感值
10N 10nH
56N 56nH
R68 680nH
180 18000nH
误差值
S 0.3nH
J 5%
K 10%
M 20%
