RFID 无线辨别感应线圈
(TR4308I)RFID 无线辨别感应线圈(TR4308I),非接触式的自动识别,传递资讯的新技术。
RFID 是一项利用射频信号通过空间耦合(交变磁场或电磁场),实现无接触资讯传递,并通过所传递的资讯,达到识别目的的技术,RFID 射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标物件并获取相关资料,识别工作无须人工干预,作为条码的无线版本,RFID技术具有条码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上资料可以加密、存储资料容量更大、存储资讯更改自如等优点。
根据标签的数据调制方式,可将 RFID 系统分为主动式、被动式、和半主动式三类。一般来讲,有源系统为主动式,无源系统为被动式。主动式系统用自身的射频能量主动地发送数据给读头,调制方式可分为调幅、调频、或调相;被动式系统使用调制散射方式发射数据,它必须利用读头的载波来调制自己的信号,而且读头可以确保只激活一定范围内的 RFID 系统,适用于门禁或交通系统;半主动式 RFID 系统,又称电池支援式反向散射调制系统,它本身也带有电池,只起到对标签内部数字电路供电的作用,而不通过自身能量主动发送数据,只有被读头的能量场"激活"时,才通过反向散射调制方式传送自身数据。
无源 RFID 标签本身不带电池,依靠读卡器发送的电磁能量工作。由于它结构简单、经济实用,因而获得广泛的应用。无源 RFID 标签由 RFID IC、谐振电容 C 和天线 L 组成,天线与电容组成谐振回路,调谐在读卡器的载波频率,以获得最佳性能。
德键电子 RFID 无线射频识别感应线圈为超薄及加长型、主要用于汽车遥控式钥匙产品。
特性:
- 超薄及加长型
- 高Q值
用途:
- 汽车遥控式钥匙

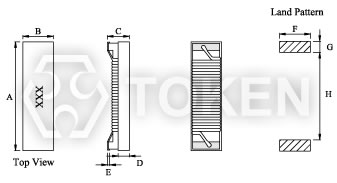

感应线圈 结构图及规格尺寸 (TR4308I)
|
|||||||||
型号 | A | B | C | D | E | F | G | H | |
TR4308I | 11.43 | 3.15 | 2.74 | 1.01 | 0.51 | 2.79 | 1.78 | 8.46 |
注:可依客户特殊需求设计 |
感应线圈 电器特性规格 (TR4308I)
产品料号 | 电感值 (mH) |
Q值 (min) |
测试频率 (KHz) |
共振频率 (KHz)(min) |
直流阻抗 (Ω)(max) |
TR4308I - 401J | 0.40 | 15 | 125 | 4500 | 7.4 |
TR4308I - 901J | 0.90 | 15 | 125 | 4000 | 22 |
TR4308I - 112J | 1.08 | 15 | 125 | 4000 | 25 |
TR4308I - 202J | 1.97 | 17 | 125 | 2400 | 34 |
TR4308I - 242J | 2.38 | 17 | 125 | 2200 | 39 |
TR4308I - 332J | 3.30 | 17 | 125 | 1800 | 51 |
TR4308I - 412J | 4.15 | 17 | 125 | 1700 | 74 |
TR4308I - 492J | 4.90 | 17 | 125 | 1300 | 96 |
TR4308I - 682J | 6.80 | 17 | 125 | 1000 | 112 |
TR4308I - 712J | 7.10 | 17 | 125 | 1000 | 115 |
TR4308I - 812J | 8.10 | 17 | 125 | 960 | 123 |
Note: 测试频率: 125KHz / 0.25V. |
感应线圈 料号标识 (TR4308I)
TR4308I | - | 401 | J | ||||||||||||||
1 | 2 | 3 | |||||||||||||||
|
|
|
Note: 可依客户特殊需求设计
