射频贴片空芯线圈 电感器 平面灌胶式
(TRAM)
![贴片射频空芯线圈 - (TRAM) 系列](image/smd-inductors-flat-top-air-core-coils-tram-1.jpg)
片式空芯线圈 射频电感 (TRAM) 系列
图片浏览
德键生产供应最小的平面灌胶式贴片空芯线圈,尺寸只有 (1.8 x 2.0 x 2.0 mm),功能性价比高,是取代传统线圈最佳的选择。此最新款的贴片空芯线圈 (TRAM),符合 RoHS 标准,并可立即全系列规格生产。此新款片式 (TRAM) 空芯线圈,厚度只有 2.0 mm,超小型化 1.8 x 2.0 mm 面积,特别合适高密度的安装。采用微型芯线缠绕的平面灌胶结构,是高频应用的理想选择。
空芯线圈 (TRAM) 贴片系列,具有高自振频率,在高频率范围内具有高 Q 值,及稳定的电感量。同时,低直流阻抗的设计,有利于降低功耗,损耗低,高输出。广泛的电感值 3.9~538 nH,方便设计人员选择最适合的应用器件。
德键芯片 (TRAM) 空芯线圈主要应用在电信设备的高频电路,包括功率放大器,天线模块,压控振荡器和锯,并在移动电话,如 GSM,CDMA,和 PDC。其他的应用包括数字电视调谐器,无线局域网和蓝牙设备等。
德键这款新贴片空芯线圈,提供了一个完整的电感值范围及窄细的电感偏差,使此片式电感器与高频电路匹配,是工程人员一个很好的选择。德键贴片射频空芯线圈 (TRAM),可提供订制设计和更严格的公差要求,及具体应用设计包括不同的电感值和 Q 规格。
德键射频系列目录包括:射频线圈、贴片线圈、空芯线圈、大电流电感、铁氧体磁珠、高频电感和绕线电感器,提供完整贴片电感尺寸0603/0805/132 /1008/1812/2215/3730/4015/7030,感量范围齐全,符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志,以充分满足客户及环境保护的要求。
特性:
- 高频
- 高共振频率及高 Q 值
- 结构性佳、使用方便
用途:
- 呼叫器、行动电话及高频通讯类产品
- 对讲机、CATV

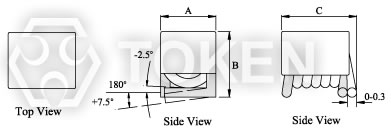

贴片射频空芯线圈 尺寸图 (Unit: mm) (TRAM0603 TRAM0805 TRAM1008)
![空芯线圈平面灌胶式 (TRAM 系列) 尺寸图](image/tcam0603-2.jpg) 射频片式空芯线圈 (TRAM0603 TRAM0805 TRAM1008) 尺寸图
|
|
型号 |
A (max) |
B (max) |
C ± 0.2 |
TRAM0603 |
1.80 |
2.00 |
2.00 |
TRAM0805 |
1.80 |
2.10 |
2.85 |
TRAM1008 |
1.90 |
2.20 |
3.20 |

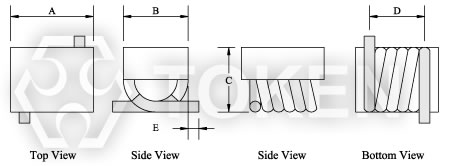

贴片射频空芯线圈 尺寸图 (Unit: mm) (TRAM2215 TRAM4015 TRAM132)
![TRAM2215 TRAM4015 TRAM132 尺寸图 (Unit: mm)](image/tcam1812-2.jpg) 射频片式空芯线圈 (TRAM2215 TRAM4015 TRAM132) 尺寸图
|
|
型号 |
A |
B |
C |
D |
E |
TRAM2215 |
2.2 ± 0.3 |
1.4 ± 0.2 |
1.4 ± 0.2 |
1.8 ± 0.3 |
0.9 ± 0.3 |
TRAM4015 |
4.0 ± 0.3 |
1.4 ± 0.2 |
1.4 ± 0.2 |
3.5 ± 0.3 |
0.9 ± 0.3 |
TRAM132 |
9.0(max) |
4.4 ± 0.3 |
4.6 ± 0.4 |
8.0 ± 0.5 |
1.3 ± 0.4 |
贴片射频空芯线圈 尺寸图 (Unit: mm) (TRAM3730 TRAM7030)
![](image/tcam1812-2.jpg) 射频片式空芯线圈 (TRAM3730 TRAM7030) 尺寸图
|
|
型号 |
A ± 0.3 |
B ± 0.2 |
C ± 0.2 |
D ± 0.3 |
E ± 0.2 |
TRAM3730 |
3.30 |
2.60 |
2.70 |
2.90 |
0.70 |
TRAM7030 |
6.30 |
3.60 |
3.70 |
5.80 |
0.70 |
贴片射频空芯线圈 尺寸图 (Unit: mm) (TRAM1812)
![](image/tcam1812-2.jpg) 射频片式空芯线圈 (TRAM1812) 尺寸图
|
|
型号 |
A ± 0.3 |
B ± 0.2 |
C ± 0.2 |
D ± 0.4 |
E ± 0.3 |
TRAM1812 |
4.90 |
3.50 |
3.50 |
4.30 |
1.00 |
料号标识 贴片射频空芯线圈 (TRAM0603 TRAM0805 TRAM1008)
TRAM |
1008 |
- |
6N8 |
K |
1 | 2 | | 3 | 4 |
|
尺寸 (L×W) (mm) |
0603 |
1.80×2.00mm |
0805 |
1.80×2.10mm |
1008 |
1.90×2.20mm |
|
|
电感值 |
6N8 |
6.8nH |
10N |
10.0nH |
R10 |
100.00nH |
|
|
料号标识 贴片射频空芯线圈 (TRAM2215 TRAM4015 TRAM132)
TRAM |
2215 |
- |
K |
1 | 2 | | 3 |
|
尺寸 (L×W) (mm) |
2215 |
2.20×1.40mm |
4015 |
4.00×1.40mm |
132 |
9.00×4.40mm |
|
|
|
料号标识 贴片射频空芯线圈 (TRAM3730 TRAM7030)
TRAM |
3730 |
- |
A01T |
1 | 2 | | 3 |
|
尺寸 (L×W) (mm) |
3730 |
3.30×2.60mm |
7030 |
6.30×3.60mm |
|
|
|
料号标识 贴片射频空芯线圈 (TRAM1812)
TRAM |
1812 |
- |
22N |
K |
1 | 2 | | 3 | 4 |
|
尺寸 (L×W) (mm) |
1812 |
4.90×3.50mm |
|
|
|
|
