调频陶瓷鉴频器
(JT10.7M )调频用陶瓷鉴频器 (JT10.7M) 产品简介
Token JT 10.7 调频系列为免调整音频窄带型,搭配 IC 应用于 FM 程序检验,转换频率为有用的音频信号。
鉴频器是一种具有移相鉴频特性的陶瓷滤波元件,主要用在电视机或录像机的伴音中频放大或解调电路中以及 FM 调频收音机的鉴频器电路中。它分为平衡型和微分型两种类型,前者用于同步鉴相器作平衡式鉴频解调,后者用于差分峰值鉴频器作差动微分式鉴频解调。
德键生产陶瓷鉴频器、贴片陶瓷滤波器、陶瓷谐振器、陶瓷陷波器等压电陶瓷产品系列,与村田压电陶瓷兼容,符合 RoHS 标准。提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。
主要特性:
- fo 点鉴频输出(mv) min:25 ~ 650。
- 小体积尺寸(单位 mm):9.0 Max. × 7.0 Max. × 5.0 Max.。
- 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
- 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。
调频用鉴频器 尺寸(单位 mm) (JT10.7M)
|
调频用鉴频器 技术特性 (JT10.7M)
型 号 | fo 点鉴频输出 (mv) min |
fo 点失真度 (%) max |
鉴频输出 3 分贝带宽 (kHz) max |
适用 IC |
JT10.7MG1 | 25 | 1.0 | 345 | CX-2009,CX-20111 |
JT10.7MG3 | 650 | 1.0 | ±150 | TA7303P,TA7130,μPC1028H,LA1150 |
JT10.7MG16 | 60~90 | 0.9 | 300 | TA8122AN |
JT10.7MG18 | 60~90 | 0.9 | 300 | TA8132N |
JT10.7MG33 | 45 | 0.7 | 250 | TA2007 |
JT10.7MG80 | 65 | 1.0 | 300 | TA2104AFN |
JT10.7MG82 | 90 | 0.8 | 320 | TA2099N |
JT10.7MG92 | 60 | 1.0 | 300 | TA2132P |
JT10.7MC1 | 35 | 1.0 | 242 | CXA1019M,CX-20091 |
调频用鉴频器 色标规格 (JT10.7M)
中心频率 | 色标 |
D:10.64MHz±30kHz | 黑 |
B:10.67MHz±30kHz | 蓝 |
A:10.70MHz±30kHz | 红 |
C:10.73MHz±30kHz | 橙 |
E:10.76MHz±30kHz | 白 |

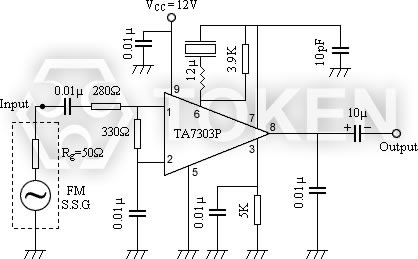

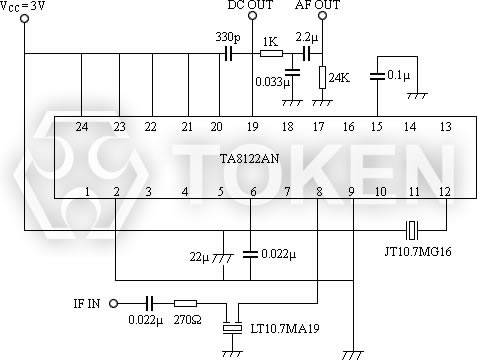

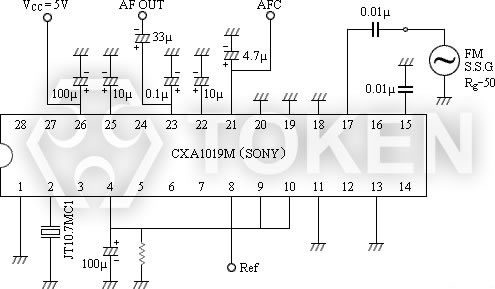

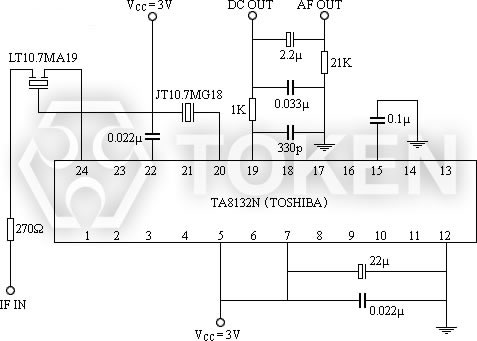

调频用鉴频器 测试电路 (JT10.7M)
|
调频用鉴频器 料号标识 (JT10.7M)
JT10.7MG3 | - | A | P | ||||||||||||||
1 | 2 | 3 | |||||||||||||||
|
|
|
