高频陶瓷外壳 石英晶体 谐振器
(TA7C/6C/5C/4C)高频陶瓷外壳 石英晶体 谐振器 - TA7C/6C/5C/4C 片式系列 产品简介
德键电子生产的片式高频陶瓷石英晶体 谐振器分成两大系列:TA*C 系列和 TA*CA 系列。
TA*C 石英晶体系列采用 AT 切模式, 4.0×2.5×1.2mm 小型化的陶瓷包封,四个安装底。
TA*CA 石英晶体系列采用 AT 切模式, 4.0×2.5×1.2 mm 小型化的陶瓷包封,两个安装底。
以上两种系列都属于小型的尺寸,适合于 PCB 的表面贴装。
主要特性:
- 提供详细的规格书。
- 提供片式带装及卷装两种包装方式。
- 陶瓷封装,低厚度 (1.2 max),符合 RoHS 标准。
- 高稳定性,高信赖性,高频频率范围广,可选择性大。
- 采用强化型的 AT 切的石英结构,超小型化,节省PCB的安装空间。
- 适用于硬盘,PCMCIA,笔记型电脑,手机等。

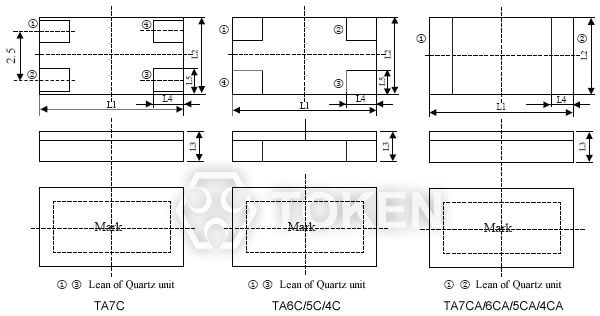

石英晶体 谐振器 贴片尺寸 (TA*C/TA*CA)
|
||||||||||
型 号 | 尺 寸 (unit: mm) | |||||||||
L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | ||
TA4C TA4CA |
4.0±0.3 | 2.5±0.3 | 1.2±0.2 | 1.2±0.2 | 0.9±0.2 | 4.2±0.2 | 2.7±0.2 | 1.4±0.2 | 1.1±0.2 | |
TA5C TA5CA |
5.0±0.3 | 3.2±0.3 | 1.2±0.2 | 1.4±0.2 | 1.0±0.2 | 5.2±0.2 | 3.4±0.2 | 1.6±0.2 | 1.2±0.2 | |
TA6C TA6CA |
6.0±0.3 | 3.5±0.3 | 1.2±0.2 | 1.5±0.2 | 1.2±0.2 | 6.2±0.2 | 3.7±0.2 | 1.8±0.2 | 1.4±0.2 | |
TA7C TA7CA |
7.0±0.3 | 5.0±0.3 | 1.2±0.2 | 1.5±0.2 | 1.2±0.2 | 8.0±0.2 | 3.9±0.2 | 2.2±0.2 | 1.4±0.2 |
石英晶体 谐振器 电气规格 (TA*C/TA*CA)
型 号 | 频率范围(MHz) | 最大谐振电阻 (Ω) | 基频/泛音 | 调整频差 × 10-6 | 温度频差 × 10-6 |
TA4C TA4CA |
12.000 ~ 19.999 | 80 | Fund. | 30 | 50 |
20.000 ~ 25.999 | 70 | ||||
26.000 ~ 36.000 | 50 | ||||
TA5C TA5CA |
10.000 ~ 11.999 | 120 | |||
12.000 ~ 14.399 | 80 | ||||
14.400 ~ 36.000 | 50 | ||||
TA6C TA6CA |
8.000 ~ 11.999 | 80 | |||
12.000 ~ 16.000 | 60 | ||||
16.001 ~ 40.000 | 40 | ||||
TA7C TA7CA |
7.600 ~ 11.999 | 80 | |||
12.000 ~ 16.000 | 60 | ||||
16.001 ~ 35.000 | 40 |

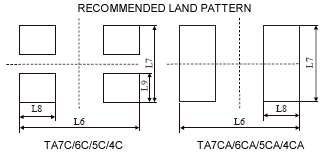

石英晶体 谐振器 推荐焊区 (TA*C/TA*CA)
|

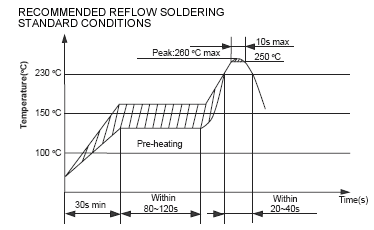

石英晶体 谐振器 推荐使用再流焊,焊接条件 (TA*C/TA*CA)
|

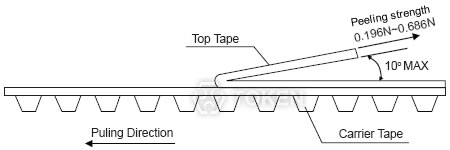

石英晶体 谐振器 剥离强度测试条件 (TA*C/TA*CA)
|

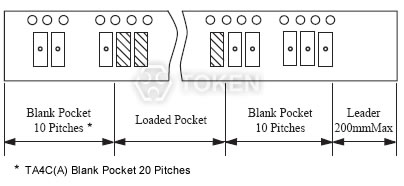

石英晶体 谐振器 包装方式 (TA*C/TA*CA)
|
石英晶体 谐振器 卷盘尺寸 (mm) (TA*C/TA*CA)
|
||||||
ΦA | ΦB | W | T | 包装元件数 | 适用编带宽度 | |
179 ± 2 | 60typ | 12.4min | 19.4max | 3000typ | 12 | |
179 ± 2 | 60typ | 16.4min | 22.4max | 1000typ | 16 | |
330 ± 3 | 80min | 12.4min | 19.4max | 4000typ | 12 | |
330 ± 3 | 80min | 16.4min | 22.4max | 4000typ | 16 | |
179 ± 2 | 60typ | 8.4min | 12.4max | 3000typ | 8 |
* typ : (典型值)
石英晶体 谐振器 编带尺寸(mm) (TA*C/TA*CA)
|
|||||||||||||||
型 号 | 尺 寸 (unit: mm) | ||||||||||||||
A | B | C | D | E | F | G | H | ΦJ | ΦN | Mmax | Rmax | K | T | ||
TA4C TA4CA |
2.9±0.2 | 4.4±0.2 | 12.0±0.2 | 5.5±0.1 | 1.75±0.1 | 4.0±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
TA5C TA5CA |
3.6±0.2 | 5.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
TA6C TA6CA |
3.9±0.2 | 6.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 | |
TA7C TA7CA |
5.4±0.2 | 7.4±0.2 | 16.0±0.2 | 7.5±0.1 | 1.75±0.1 | 4.0±0.1 | 2.0±0.1 | 1.5±0.1 | 1.6±0.1 | 1.6±0.1 | 10° | 0.3 | 1.4±0.2 | 0.3±0.1 |
石英晶体 谐振器 料号标识 (TA*C/TA*CA)
TA6C | 12.000M | TR | ||||||||
1 | 2 | 3 | ||||||||
|
|
|
高频陶瓷石英晶体谐振器 (TA7C / 6C / 5C / 4C) 规格书
