功率黄金铝盒电阻器
加长引线型 (AHL)- Within "AH, AHL 系列" section :
- 1. 功率铝盒电阻 AH
- 2. 加长引线型功率铝盒电阻 AHL
德键(AHL)加长引线型黄金铝盒电阻器，简化您的电路设计。
德键电子 AHL 系列延长导线型功率黄金铝盒电阻器，提供设计工程师灵活的 PCB 及设备仪器连接设计，达到跨越电路路径中不能连接的点。
AHL 系列是应因市场需求，由 AH 系列加长引线产品的延伸，两系列的功能特性相同，外壳采用铝合金制造，表面具有散热沟槽，体积小，功率大，耐高温，过载能力强，具有耐气候性、高精度，标准低电感电阻，高稳定，强架构，其变通性佳多重组合选择，有利于机械保护，更方便使用者安装。
德键 AHL 系列是一个高性能的轴式电阻器，配置灵活连接的延长导线端子。其铝外盒硅灌注结构设计，具有高散热性，高功耗，比传统的轴向电阻具有更高的额定功率，更佳的耐震性、耐冲击性，更适合在严苛的环境下工作。
金属外壳的 AHL 系列具有高散热的特点，能保持高度稳定的运作，其底部可以稳固的安装任何机箱或散热片表面。
德键 AHL 系列符合 RoHS 和无铅标准。对于规格外参数和客户定制的特殊应用，请与德键业务部门联系，商讨细节。
无电感量特性：
采用 Ayrton Perry 无感绕线工艺，利用交叉绕线抵消电感寄生。请于料号标识编号后加上“N”。
特性：
- 高稳定性，坚固架构。
- 高功率，小尺寸，和超精密。
- 提供标准绕组及无电感量绕组类型。
- 加长型引线，使得设计更有弹性，安装更方便。
- 铝壳允许底盘安装，并提供散热能力。
通用规格
- 电阻公差：±10%, ±5%.
- 工作温度范围： -55°C to +275°C.
- 功率范围： 25W to 150W 提供 4 种规格选择。
- 绝缘耐压： AHL-25 1000V, AHL-50 1500V, AHL-150 2500V。
加长引线型铝盒电阻 (AHL) 组成结构
| ① | 密封材料 | 硅 |  |
||
| 端帽 | 不锈钢 | ||||
| 核心 | 氧化铝或陶瓷 | ||||
| 外层 | 镀上一层铝 | ||||
| 元素 | 铜和镍合成， 镍铬合成或铜 | ||||
| ② | 电线 (14AWG) |
AHL-25, AHL-25N | AHL-50, AHL-50N | AHL-150, AHL-150N | AHL-150A, AHL-150AN |
| 长度=160mm | 长度=340mm | 长度=500mm | 长度=300mm | ||
| ③ | 标准端子 | LVA2-250, Cu (Nickel-plate), W7.5 × L10mm | |||
注意:: 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准.

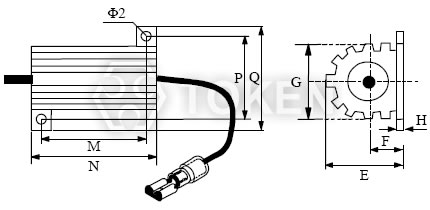

引线延长功率型系列 (AHL-25, AHL-50) 尺寸
|
|||||||||
| 类型 | 尺寸 (Unit: mm) | ||||||||
| E | F | G | H | M | N | P | Q | ||
| AHL-25 AHL-25N |
13 | 7 | 14.3 | 2 | 18.3 | 27 | 20 | 27 | |
| AHL-50 AHL-50N |
15.5 | 7.3 | 16 | 2 | 40 | 50 | 22 | 29 | |
注意: 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准.

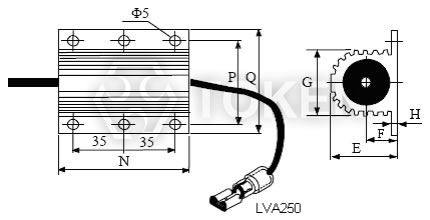

引线延长功率型系列(AHL-150, AHL-150A) 尺寸
|
||||||||
| 类型 | 尺寸 (Unit: mm) | |||||||
| E | F | G | H | N | P | Q | ||
| AHL-150 AHL-150N |
45 | 9.6 | 46 | 5 | 92 | 57 | 72 | |
| AHL-150A AHL-150AN |
26 | 11.5 | 27 | 3.5 | 97 | 37 | 48 | |
注意: 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准
LVA250 Terminals 端子尺寸
|
||||||||
| Suitable for 14~16AWG | lmax=15A | Unit: mm | Tol.: ±0.2mm | |||||
| ITEM | NEMA-TAB | Thickness | B | dΦ | DΦ | L | H | |
| LVA 2-250 | 0.8 × 6.35 | 0.4 | 7.4 | 2.3 | 4.3 | 21.0 | 10.0 | |
注意: 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准.
引线延长功率型系列 (AHL) 功能特性规格
| 类型 | 额定功率 (W) | 阻值范围(Ω) | 最大工作电压(V) | 铝质散热片外盒 (Aluminum chassis) | ||
| 有感量 | 无感量 | 有感量 | 无感量 | |||
| AHL-25 | 25 | 0.012~15K | - | 500 | - | 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2] |
| AHL-25N | 25 | - | 0.02~5.5K | - | 300 | 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2] |
| AHL-50 | 50 | 0.01~40K | - | 1300 | - | 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2] |
| AHL-50N | 50 | - | 0.02~12K | - | 600 | 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2] |
| AHL-150 | 150 | 0.4~50K | - | 1900 | - | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHL-150N | 150 | - | 0.12~25K | - | 1340 | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHL-150A | 150 | 0.4~50K | - | 1900 | - | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHL-150AN | 150 | - | 0.12~25K | - | 1340 | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
注意:产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准.

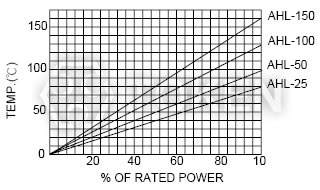

引线延长功率型系列 (AHL) 表面温度与功率负载(散热板) 曲线图
|

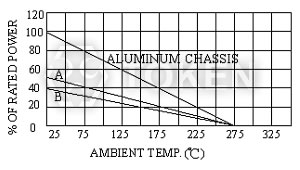

引线延长功率型系列 (AHL) 环境温度 降额曲线
|

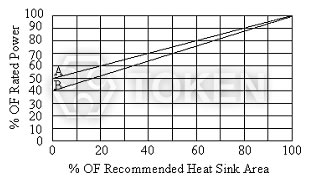

引线延长功率型系列 (AHL) 散热片 降额曲线
|
引线延长功率型系列 (AHL) 电器特性条件
| 参数 | 测试条件 | 规格 |
| 短时间过载 | 5 × 额定功率 - 5sec. | Δ R±(2%+0.1Ω) Max. |
| 温度系数 | 温度 40°C 湿度 95% DC 100V 500Hr | Δ R±(1%+0.1Ω) Max. |
| 湿度耐久性 | 温度 40°C 湿度 95% 1/10 × 额定功率 (1.5Hr on-0.5Hr OFF) - 重复 200Hr |
Δ R±(1%+0.1Ω) Max. |
| 耐久性 | 加载功率 (铝壳) (1.5小时 0.5小时关) 重复1000小时 |
Δ R±(5%+0.1Ω) Max. |
| 振动 | 10c/s~50c/s~10c/s (1Min) - 2小时 平行和正确的角度 |
Δ R±(1%+0.05Ω) Max. |
| 热冲击 | 260±5°C， 10±1Sec. | Δ R±(1%+0.05Ω) Max. |
| 介质耐压 | AHL-25 1000V AHL-50 1500V AHL-100, AHL-150 2000V |
Δ R±(0.5%+0.05Ω) Max. |
| 绝缘抵抗 | 在同样的介质耐压测试条件下， 加载500V和绝缘性阻值测试 |
10MΩ Min. |
| 引出端强度 | 扭转测试 (30 sec Min) 4.5kg |
Δ R±(0.2%+0.05Ω) Max. |
引线延长功率型系列 (AHL) 料号标识
| AHL | 50W | L340 | 14AWG | 510R | K | |||||||||||||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||
