电力负载电阻箱
组合式 (BOX)采用德键(BOX),快速建构制动电阻器和保护罩。
德键 BOX 电阻箱系列常应用作老化电阻器,是可组合式的功率电阻箱,由德键 DR、DQ 功率系列电阻器与箱体组合而成,由于箱体保护安全性佳,不但负载功率大且坚固,散热良好,电阻温度系数小,呈线性变化。
德键组合式的功率电阻箱,其变通性佳及多重组合选择,易使用者安装,无论是在 OEM 工厂和工业工作现场,方便易于预先安装。适用于电力充配,仪器设备,自动控制装置等。
功率最高可达 4800 瓦特,根据电阻值的要求可供装运。德键工程人员可以帮助客户满足其设计需求。德键的生产能力使我们能够设计和制造最贴切客户需求的大功率电阻器。德键电子 BOX 系列属于客户自定义规格、参数、订制生产。请联系我们与您的特定需求。
结构:
- 箱式保护外壳,内装选配德键 DR(平绕型线绕功率电阻器)系列或 DQ(波纹绕线功率电阻器)系列。
- 箱式(网格,屏蔽盖或固体底板)系列提供出色的保护和安全。
- 大型焊接框架的结构,提供强大的设计能力,易于功率电阻器在室内和室外环境安装。
- 德键设计的 BOX 功率电阻箱系列提供无限组合方式,以满足客户的要求。
附件选项:
- 接线端子,热开关,管道留孔,保险丝,风扇,和其它客户指定的要求等,可根据要求制定。
- 多款灵活的组装选择范围,方便使用和安装。功率电阻组件请参照 DR 系列和 DQ 系列特点的具体规格。
特性:
- 良好的散热,
- 高功率承载能力和耐用性,
- 低温度系数,与阻值成正比。
应用:
- 配电系统,适用于教育建模应用,
- 负载测试,产业机械,动态制动电阻器,
- 仪表和自动化控制装置。

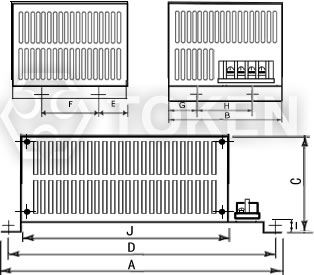

组合型老化负载电阻箱 (BDR) 200W - 3200W 尺寸
|
|||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值范围 (Ω) | |||||||||||
电阻箱 | A | B | C | D | E | F | G | H | I | J | |||
200W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5.5~20KΩ | |||
400W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5~40KΩ | |||
400W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4.5~40KΩ | ||
800W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4~80KΩ | ||
1200W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3.5~120KΩ | |
1600W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3~160KΩ | |
2000W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2.5~200KΩ | ||
2400W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2~240KΩ | ||
2800W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1.5~280KΩ | ||
3200W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1~320KΩ |
组合型电力负载电阻箱 (BQR) 300W - 4800W 尺寸
|
|||||||||||||
功率h | 尺寸 (Unit: mm) | 阻值范围 (Ω) | |||||||||||
电阻箱 | A | B | C | D | E | F | G | H | I | J | |||
300W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5.5~30Ω | |||
600W | A | 345 | 90 | 76 | 325 | 45 | 43 | 8 | 268 | 5~60Ω | |||
600W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4.5~60Ω | ||
1200W | B | 450 | 152 | 100 | 428 | 30 | 90 | 74 | 10 | 355 | 4~120Ω | ||
1800W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3.5~180Ω | |
2400W | C | 450 | 300 | 100 | 428 | 74 | 146 | 74 | 146 | 10 | 355 | 3~240Ω | |
3000W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2.5~300Ω | ||
3600W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 2~360Ω | ||
4200W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1.5~420Ω | ||
4800W | D | 560 | 250 | 195 | 535 | 27 | 190 | 122 | 10 | 420 | 1~480Ω |
注意 : 产品尺寸可能变更,请以实际产品尺寸或本公司最新规格书为准。
高压组合型电阻箱 料号标识
BDR | 2400W | 13.6R | K | ||||||||||||||
1 | 2 | 3 | 4 | ||||||||||||||
|
|
|
|
组合式电力负载电阻箱 (BOX) 规格书
