手摇螺杆式电阻器 滑动划线变阻器

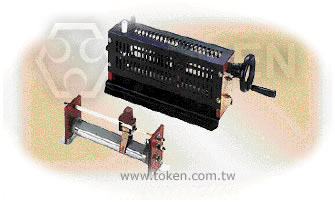

(BSR, BSQ)德键 (BSR, BSQ) 滑动划线变阻器和手摇螺杆电阻器,一种设计,百种应用。
根据市场需求,德键电子提供机箱组合可容纳无限的组合电阻(含平绕 DR 的 BSR 系列或含波纹绕 DQ 的 BSQ 系列),以满足设计工程师和客户的需求。
德键的高电流型手摇螺杆式电阻器 BSQ、BSR 系列,独一无二的外壳设计,可应用到数百种外壳与功率电阻器的安装。我们的工程人员可以提供协助,满足客户自定组合的设计需求。
BSQ、BSR 系列的质量设计功能,采用滑杆电阻于圆柱形陶瓷管,缠绕铜镍合金或镍铬合金之电阻线,除滑动接触表面裸线外,均以耐高温之不燃性树脂涂装补覆,配合可移动调整之机械构造而成,由转动接点于电阻线上直线滑动变化,而获得需求适当之阻值,包括全不锈钢网和端子接口,高温隔热,全焊接结构,以角板补强机械强度。开槽安装孔,便于安装。
还容纳了一系列灵活的组装选择,方便使用和安装。BSQ 波纹电阻器组合型特别适用于,高能耗在较低阻值范围的应用,可替换许多标准型 BSR 平绕电阻组合系列,节省空间和成本。
德键功率型滑动划线变阻器 BSR, BSQ 系列符合 RoHS 和无铅标准。适用于教学,测试,模拟负载,自动控制装置....等,电阻值容许公差 ±10%,以上规格外的技术、参数要求和客户定制特殊用途,请与德键业务部门联系。
特性:
- 阻值公差:K(±10%).
- 高功率,高电流的应用。
- 阻燃性和坚固的无铅涂料。
- 多用途应用设计。
计算最大的电流安培
- 安培 = (功率 / 阻值) 1/2

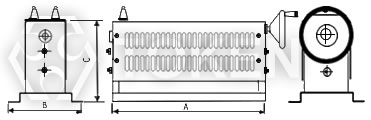

电力型手摇螺杆式 (BSR) 尺寸结构
|
||||||||
功率 | 尺寸 (Unit: mm) | 最大可选阻值 (Ω) 条件说明 | ||||||
Case | A | B | C | Ceramic Rod | Bakelite | |||
200W | A | 285 | 130 | 135 | 28×250 | 120×70×10 | 6-1KΩ | |
400W | B | 360 | 150 | 185 | 40×325 | 170×90×10 | 8-2KΩ | |
500W | B | 360 | 150 | 185 | 40×325 | 170×90×10 | 10-2.5KΩ | |
1000W | C | 570 | 160 | 200 | 60×535 | 185×100×10 | 15-5KΩ | |
1300W | D | 680 | 160 | 200 | 65×645 | 185×100×10 | 16-6KΩ |
电力型手摇螺杆式 (BSQ) 尺寸结构
|
||||||||
功率 | 尺寸 (Unit: mm) | 最大可选阻值 (Ω) 条件说明 | ||||||
Case | A | B | C | Ceramic Rod | Bakelite | |||
300W | A | 285 | 130 | 135 | 28×250 | 120×70×10 | 6-30Ω | |
600W | B | 360 | 150 | 185 | 40×325 | 170×90×10 | 8-60Ω | |
750W | B | 360 | 150 | 185 | 40×325 | 170×90×10 | 10-75Ω | |
1500W | C | 570 | 160 | 200 | 60×535 | 185×100×10 | 15-150Ω | |
2000W | D | 680 | 160 | 200 | 65×645 | 185×100×10 | 16-200Ω |
如何决定 BSR,BSQ,DSRA,DSRB,DQS,FVR 最大的应用阻值
- 可调电阻或变阻器的可调阻值范围,从起始阻值(最小可调阻值)到最终阻值(最大可调阻值)
- 第一步,我们要先决定可调阻值器的最终阻值(最大可调阻值)
- 第二步,最终阻值(最大可调阻值)决定后,电阻线径及线绕的间距和长度,就可以依据陶瓷管长度及管径来计算起始阻值(最小可调阻值)。
可调电阻的额定功率:
FVR, DQS, DSRA, DSRB, BSR, BSQ 料号说明:
型号
- 额定功率 (W)
- 最大可调阻值 (Ω)
- 阻值公差
型号是指 BSR,BSQ,DSRA,DSRB,DQS,FVR。
额定功率是指调到到最终阻值(最大可调阻值)时,可持续应用到线绕电阻本身的最大功率。
最大可调阻值 (Ω) 是指线绕电阻最大可用的电阻值。
阻值公差是指线绕电阻在最大可调阻值时与标称值的偏差值,通常以百分比表示。
1. 可调电阻的额定功率是由最大可调阻值与额定电压决定。
2. 当你调节可调电阻,从最终阻值(最大可调阻值)到起始阻值(最小可调阻值)时,电阻值将随功率递减而递减。
注意:
- 可调电阻的可调范围为可调阻值范围的 10% 到 90%。
- 功率与电阻值成线性正比例。
额定功率:
- 于 25°C 自由空气流动下,所述的额定功率仅适用于整个电阻在电路中。
- 将调整环设置在一个中间点时,减少的功率大约同比调整的距离。
- 例如:将调整环调到全程的一半阻值时,功率也大约递减了一半。
如你需要设计为"电流于全程调节时为一定值",请与德键业务人员联系。
电力型摺动式绕线电阻器结构(BSR, BSQ) 料号标识
BSQ | 2000W | 20R | K | ||||||||||||
1 | 2 | 3 | 4 | ||||||||||||
|
|
|
|
滑动滑线变阻器 (BSQ) 、螺杆手摇电阻器 (BSR) 规格书
高电流型螺杆手摇式电阻器 (BSR) 功率型滑动滑杆可变电阻 (BSQ) 规格书下载 (443KB)。
可调功率电阻器、滑动变阻器、绕线电阻器全系列说明书下载 (1,818KB)。
变阻器、功率线绕电阻器概述及相关说明下载 (256KB)。
绕线可调电阻及功率变阻器应用说明书下载 (244KB)。
电阻器 (R) 说明书及相关资料说明书下载 (472KB)。
各类型电阻器使用注意事项说明书下载 (444KB)。
电阻器常用技术用语说明书下载 (434KB)。
绕线功率电阻器术语说明书下载 (295KB)。
选择最佳性能电阻的具备条件下载 (284KB)。
