大功率起动型绕线电阻器 制动电阻器
(DST)高功率起动型电阻器适用于应用负载电流脉冲浪涌 (DST)
DST 起动型功率电阻结构:
- 管状陶瓷绝缘体,采用粗大口径的高级电阻合金线,依据阻值决定圈数及合金线电阻信的长度,顺着陶瓷管上旋状牙沟缠绕,配装固定架组件。
- 电镀金属部件以防止高温度工作的氧化,和防止腐蚀。DST 的高功率高达 500W ~ 1000W,低阻值范围 0.5Ω-7Ω,阻值公差 ±10%,提供高起动性能和应用能力。
- DST 起动型绕线电阻器具有耐高温,高热耗散,及低温度系数与阻值的变化成正比,适用于瞬间浪涌及电流加载应用。
应用:
- 大功率起动型绕线电阻器可当作制动电阻器、大电力电阻器 刹车电阻器 负载电阻器使用,适合应用于马达的启动器,负载测量,工业机械,电力分配,动态制动,负载功耗,限流,仪器仪表和自动化控制装置。
- 德键采用高级重型的电组合金线,电阻值范围可以达到较低阻值,增强大电流承载能力,适用于各种形状电阻箱的功率电阻组件,可依客户需求制成半调整型电阻器。
德键 DST 系列符合 RoHS 和无铅标准。对于规格外参数和客户定制的特殊应用,请与德键业务部门联系,商讨细节。

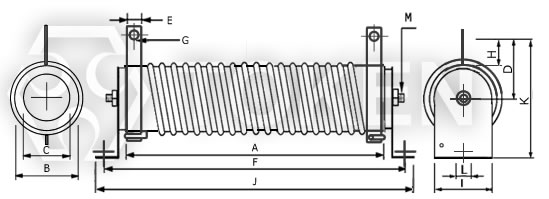

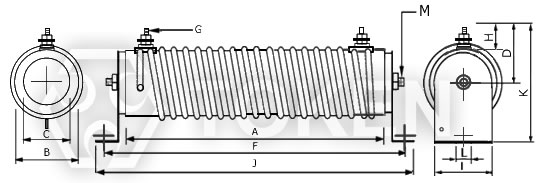

大功率起动型 (DST) 规格尺寸
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值范围 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | Weight | ||||
500W | 280 | 40 | 23 | 45 | 15 | 326 | 6 | 22 | 34 | 346 | 85 | 8 | 970/g | 3.5Ω-7Ω | ||
600W | 300 | 44 | 26 | 50 | 15 | 342 | 8 | 32 | 34 | 362 | 90 | 8 | 1277/g | 0.5Ω-3Ω | ||
1000W | 420 | 48 | 30 | 56 | 15 | 470 | 8 | 32 | 40 | 490 | 105 | 9 | 1887/g | 0.8Ω-3Ω |
注意 : 产品尺寸可能变更,请以实际产品尺寸或本公司最新规格书为准。
大功率起动型 (DST) 料号标识
DST | 1000W | 0.5R | K | G | ||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||
|
|
|
|
|
