贴片式谐振器
(ZTAC/ZTTC)贴片式谐振器 (ZTAC/ZTTC) 1.79 ~ 50.00 MHz 产品简介
贴片陶瓷谐振器内建电容,具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上。高频谐振器内建电容贴片 ZTTC 贴片 (CHIP、SMD) 陶瓷谐振器内建电容,而 ZTAC 则不含电容。ZTTC/ZTAC(与 Murata CSAC/CSTC 系列相容)的频率范围在 1.79MHz 至 50.00MHz,频率公差为 ±0.5%。
Chip Ceramic Resonator 压电陶瓷做成的滤波器和谐振器,是民品上用量最大的两类主要压电产品,其中陶瓷谐振器用量最大、用途最广,并在军事通信、电子对抗、卫星导航系统中起到重要作用。德键电子生产贴片式谐振器、陶瓷滤波器等,与村田压电陶瓷器件兼容,符合RoHS 标准。
主要特性:
- 频率精度 (at 25°C) (%):±0.5。
- 温度稳定性 (-20°C ~ +80°C) (%):±0.3 ~ ±0.4。
- 操作温度范围:-20 ~ +80 (°C)。
- 与村田谐振器 CSAC/CSTC 兼容。
贴片式谐振器 (ZTAC) 外形尺寸(单位:mm)
|
|||||||
型 号 | 尺寸 (Unit: mm) | ||||||
L | W | H | P2 | T | |||
ZTACC*MG | 7.4±0.2 | 3.4±0.2 | 1.8±0.2 | 1.2±0.2 | 5.0±0.3 | ||
ZTACR*MG | 4.5±0.2 | 2.0±0.2 | 1.2max | 0.8±0.2 | 3.0±0.2 | ||
ZTACE*MG | 3.2±0.1 | 1.3±0.1 | 1.0max | 0.4±0.1 | 2.4±0.1 | ||
ZTACS*MT/MX | 4.7±0.2 | 4.1±0.2 | (1.2+A)±0.2 | 0.8±0.2 | 3.9±0.2 | ||
ZTACV*MT/MX | 3.7±0.2 | 3.1±0.2 | (1.0+A)±0.2 | 0.7±0.2 | 3.0±0.2 | ||
ZTACW*MX | 2.5±0.2 | 2.0±0.2 | 1.5max | 0.4±0.2 | 2.0±0.2 |
注 :其中A为振子厚度,随着频率不同而不同,其范围为:0.1 - 0.7mm
贴片式谐振器 (ZTTC) 内建电容尺寸
|
||||||||
Part Number | 尺寸 (Unit: mm) | |||||||
L | W | H | P1 | P2 | T | |||
ZTTCC*MG | 7.4±0.2 | 3.4±0.2 | 1.8±0.2 | 1.2±0.2 | 1.2±0.2 | 2.5±0.3 | ||
ZTTCR*MG | 4.5±0.2 | 2.0±0.2 | 1.2max | 0.8±0.2 | 0.8±0.2 | 1.5±0.2 | ||
ZTTCE*MG | 3.2±0.1 | 1.3±0.1 | 1.0max | 0.4±0.1 | 0.4±0.1 | 1.2±0.1 | ||
ZTTCS*MT/MX | 4.7±0.2 | 4.1±0.2 | (1.2+A)±0.2 | 1.0±0.2 | 0.8±0.2 | 1.95±0.2 | ||
ZTTCV*MT/MX | 3.7±0.2 | 3.1±0.2 | (1.0+A)±0.2 | 0.9±0.2 | 0.7±0.2 | 1.5±0.2 | ||
ZTTCW*MX | 2.5±0.2 | 2.0±0.2 | 1.5max | 0.5±0.2 | 0.4±0.2 | 1.0±0.2 |
注 : 其中A为振子厚度,随着频率不同而不同,其范围为:0.1 - 0.7mm
贴片式谐振器 (ZTAC/ZTTC) 技术特性
型 号 | 频率范围 (MHz) |
频率精度 (%) |
温度稳定性 (-20°C ~ +80°C) (%) |
老化率(10年) (%) |
ZTACC*MG / ZTTCC*MG | 1.79 ~ 8.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACR*MG / ZTTCR*MG | 4.00 ~ 8.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACS*MT / ZTTCS*MT | 6.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACV*MT / ZTTCV*MT | 8.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACE*MG / ZTTCE*MG | 8.00 ~ 13.00 | ± 0.5 | ± 0.4 | ± 0.3 |
ZTACS*MX / ZTTCS*MX | 13.01 ~ 50.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACV*MX / ZTTCV*MX | 16.00 ~ 50.00 | ± 0.5 | ± 0.3 | ± 0.3 |
ZTACW*MX / ZTTCW*MX | 20.00 ~ 45.00 | ± 0.5 | ± 0.3 | ± 0.3 |

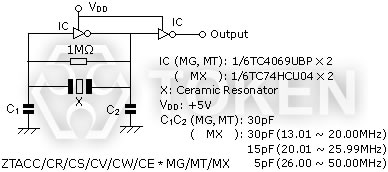

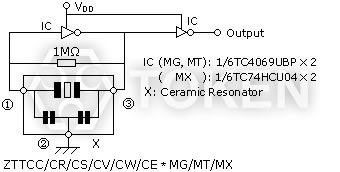

贴片式谐振器 (ZTAC/ZTTC) 测试电路 (MOS IC)
|
贴片式谐振器 (ZTAC/ZTTC) 建议使用焊接区
|
|
贴片式谐振器 (ZTAC/ZTTC) 料号标识
ZTACC5.00MG | TR | |||||
1 | 2 | |||||
|
|
贴片式谐振器 (ZTAC / ZTTC) 规格书
压电陶瓷贴片式高频谐振器 (ZTAC / ZTTC) 系列规格书下载 (472KB)。
压电陶瓷谐振器的应用与注意事项说明书下载 (280KB)。
陶瓷谐振器概述及相关说明下载 (230KB)。
石英晶体谐振器 VS 压电陶瓷谐振器相关资料下载 (336KB)。
贴片、石英、中高频及陶瓷类谐振器全系列说明书下载 (923KB)。
谐振器和滤波器应用与注意事项说明书下载 (358KB)。
典型 RoHS 回流焊曲线图文说明书下载 (309KB)。
压电陶瓷滤波器和各种振荡器的特点及要素说明书下载 (480KB)。
陶瓷谐振器、滤波器编带包装尺寸说明书下载 (397KB)。
滤波器、谐振器之压电陶瓷类元件专业技术用语说明书下载 (532KB)。
各类压电谐振器、滤波器元件使用注意事项说明书下载 (422KB)。
