陶瓷谐振器
(ZTA)陶瓷谐振器 (ZTA) 1.79 ~ 60.00 MHz 产品简介
陶瓷谐振器 - ZTA 系列
图片浏览陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上。
随着电子整机向数字化、高频化、多功能化和薄、轻、小、便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,片式化、高频化已成为压电陶瓷频率器件的主流发展方向。
德键电子 ZTA 陶瓷谐振器与村田 CSA 系列相容,频率范围在 1.79 MHz 至 60.00 MHz,频率公差值为 ±0.5%。因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同。所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供。
主要特性:
- 频率精度 (at 25°C) (%):±0.5%。
- 温度稳定性 (-20°C ~ +80°C) (%):±0.3。
- 操作温度范围:-20 ~ +80 (°C)。
- 老化率(10年)(%) ±0.3。
- 与村田谐振器 CSA 兼容。

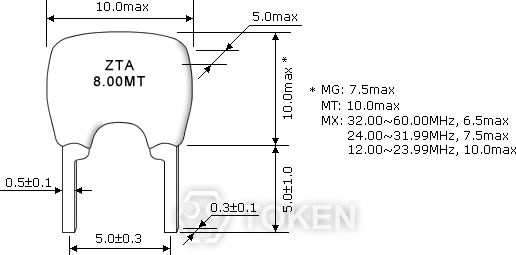

陶瓷谐振器(ZTA) 外形尺寸(单位:mm)
|
|
|
陶瓷谐振器 (ZTA) 技术特性
型 号 | 频率范围 (MHz) |
频率精度 (at 25°C) (%) |
温度稳定性 (-20°C ~ +80°C) (%) |
工作温度 (°C) |
Aging For 老化率(10年) (%) |
ZTA***MG | 1.79 ~ 6.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTAWS***MG | 1.79 ~ 6.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTALS***MG | 3.00 ~ 8.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTARS***MG | 3.00 ~ 10.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTA***MT | 6.00 ~ 13.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
ZTA***MX | 12.00 ~ 60.00 | ± 0.5 | ± 0.3 | -20 ~ +80 | ± 0.3 |
陶瓷谐振器 (ZTA) 测试电路 (fMOS IC)
|
陶瓷谐振器 (ZTA) 料号标识
ZTA8.00MT | P | |||||||
1 | 2 | |||||||
|
|
陶瓷谐振器 (ZTA) 规格书
