介質帶通濾波器 - DF-B 系列 產品簡介

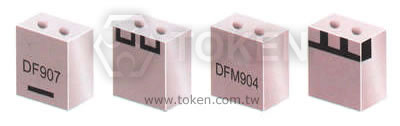

![介質帶通濾波器 - DF-B 系列](image/cqdf2.jpg)
介質帶通濾波器 - DF-B 系列
DF 系列介質濾波器有高介電常數,是最佳的微波濾波和振蕩器。
德鍵的陶瓷介質有著高介電常數及高Q值和高溫穩定性,特別適合于設計穩定的微波振蕩和濾波功能。
德鍵陶瓷介質適用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質系數材料及相關產品,可滿足特殊的設計要求。
DF-B 系列 帶通濾波器尺寸(單位: mm)
|
DF-B 系列 帶通濾波器技術特性
型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
DF650S30B | 650 | fo±15 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF700S20B | 700 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF710S08B | 710 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
DF746S20B | 746 | fo±10 | 2.5 | 0.5 | 1.5 | 12 at fo-20 |
DF758S16B | 758 | fo±8 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF794S20B | 794 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF800S08B | 800 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
DF836S20B | 836 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo+52 |
DF850S08B | 850 | fo±4 | 5.0 | 0.5 | 1.5 | 30 at fo+100; 40 at fo-200 |
DF863S22B | 863 | fo±11 | 2.0 | 0.5 | 1.5 | 50 at fo-90; 20 at fo+90 |
DF875S24B | 875 | fo±12 | 2.3 | 0.5 | 1.5 | 30 at fo-70 |
DF903S09B | 903 | fo±4.5 | 3.5 | 0.5 | 1.5 | 34 at fo-64; 41 at fo+64 |
DF906S20B | 906 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF916S30B | 916 | fo±15 | 2.7 | 0.5 | 1.5 | 20.5 at fo±70 |
DF-B 系列 微波濾波器波形特性
| |
|
|
|
介質帶通濾波器 - DF-B 系列 料號標識
DF | 836 | S | 20 | B | |||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||
|
|
|
|
|
