介質濾波器 BP-R 系列 產品簡介
![介質濾波器 BP-R 系列](image/dbpf-11.jpg)
介質濾波器 BP-R 系列
微波介質帶通濾波器 BP-R 系列具有高介電常數,是最佳的微波濾波和振蕩器。
德鍵 BP-R 系列介質濾波器穩定的溫度系數,小尺寸高穩定性,插入損耗低,可焊性好。符合 RoHS 標準。
德鍵生產的微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,採用高介質系數材料,及高級微波介質陶瓷材料,可滿足特殊的設計要求。
介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。
特 性 :
- 低插入損耗性。
- 小體積,貼片封裝。
- 溫度補償性,選擇性高。
應 用 範 圍 :
- 無線廣播系統。
- 蜂窩電話,無繩電話。
- 軍事領域,無線電基站。

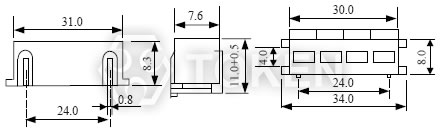

BP-R 系列 介質濾波器尺寸 (單位: mm)
|
BP-R 系列 介質濾波器技術特性
型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
BP63R915-01 | 915 | fo±5 | 2.5 | 0.5 | 1.5 | 45 at fo±100 |
BP64R881-02 | 881 | fo±10 | 2.0 | 0.5 | 2.0 | 60 at fo±100 |
BP84R650-01 | 650 | fo±5 | 2.5 | 0.5 | 1.5 | 70 at fo±55 |
BP84R1200-03 | 1200 | fo±15 | 2.0 | 0.5 | 2.0 | 70 at fo±60 |
BP74R959-02 | 959 | fo±10 | 2.0 | 0.5 | 2.0 | 70 at fo±80 |
BP75R836-01 | 836 | fo±5 | 3.5 | 0.5 | 1.5 | 80 at fo±50 |
BP76R1220-02 | 1220 | fo±10 | 2.5 | 0.5 | 2.0 | 80 at fo±50 |
BP-R 系列 介質濾波器料號標識
BP | 3 | 4R | 1765 | - | 01 | ||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||
|
|
|
|
|
陶瓷介質微波濾波器 (BP-R) 規格書
小尺寸低損耗陶瓷介質濾波器 (BP-R) 規格書下載 (654KB)。
微波介質元器件概述及相關說明下載 (250KB)。
介質濾波器與聲表濾波器技術參數說明書下載 (279KB)。
壓電陶瓷與微波介質元器件術語說明書下載 (467KB)。
諧振器和濾波器應用與注意事項說明書下載 (358KB)。
典型 RoHS 迴流焊曲線圖文說明書下載 (309KB)。
壓電陶瓷濾波器和各種振蕩器的特點及要素說明書下載 (480KB)。
陶瓷諧振器、濾波器編帶包裝尺寸說明書下載 (397KB)。
濾波器、諧振器之壓電陶瓷類元件專業技術用語說明書下載 (532KB)。
各類壓電諧振器、濾波器元件使用注意事項說明書下載 (422KB)。
