介質濾波器 BP-S 系列 產品簡介
![介質濾波器 BP-S 系列](image/dbpf-13.jpg)
介質濾波器 BP-S 系列
BP-S 系列微波介質帶通濾波器系列具有高介電常數,是最佳的微波濾波和振蕩器。
德鍵的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高 Q 值,,和高溫穩定性,特別適合于設計穩定的微波振蕩和濾波功能。德鍵陶瓷介質適用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。
德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,採用高介質系數材料及微波介質陶瓷,可滿足特殊的設計要求。符合 RoHS 標準。
BP-S 系列介質濾波器穩定的溫度系數,小尺寸高穩定性,插入損耗低,可焊性好。介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。
特 性 :
- 溫度補償性。
- 低插入損耗性。
- 小體積、選擇性高、貼片封裝。
應 用 範 圍 :
- 無線廣播系統。
- 蜂窩電話、無蠅電話。
- 軍事領域、無線電基站。

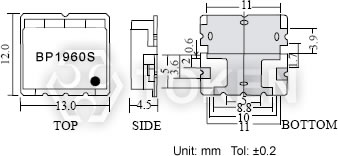

BP-S 系列 介質濾波器尺寸 (單位: mm)
|
BP-S 系列 介質濾波器技術特性
型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
BP33R881S30A | 881.5 | fo±12.5 | 2.5 | 1.0 | 1.8 | 53 at fo±779 |
BP64R836S30A | 836.5 | fo±15 | 3.0 | 1.2 | 1.7 | 18 at fo±32.5 |
BP64R881S30A | 881.5 | fo±15 | 3.0 | 1.2 | 1.7 | 18 at fo ±32.5 |
BP34R1765S30A | 1765 | fo±15 | 3.5 | 1.0 | 1.8 | 30 at fo ±90 |
BP34R1855S30A | 1855 | fo±15 | 3.5 | 1.0 | 1.8 | 30 at fo ±90 |
BP55R1750S60A | 1750 | fo±30 | 3.0 | 1.5 | 1.7 | 30 at fo ±1810 |
BP55R1765S10A | 1765 | fo±5 | 5.0 | 1.0 | 1.8 | 20 at fo ±20 |
BP55R1765S30A | 1765 | fo±15 | 3.0 | 1.3 | 1.6 | 40 at fo ±80 |
BP55R1855S10A | 1855 | fo±5 | 5.0 | 1.0 | 1.8 | 20 at fo ±20 |
BP55R1855S30A | 1855 | fo±15 | 3.8 | 1.3 | 1.6 | 40 at fo ±80 |
BP66R1755S10A | 1755 | fo±5 | 10.0 | 1.0 | 2.0 | 22at fo ±1765 |
BP66R1845S10A | 1845 | fo±4.5 | 13.0 | 3.0 | 2.0 | 28 at fo ±1855 |
BP34R2315S30A | 2315 | fo±15 | 2.7 | 1.0 | 1.7 | 40 at fo ±160 |
BP34R2385S30A | 2385 | fo±15 | 2.7 | 1.0 | 1.7 | 40 at fo ±160 |
BP34R2442S80A | 2442 | fo±42 | 2.5 | 1.0 | 1.7 | 40 at fo ±160 |
BP64R409S10A | 409.5 | fo±3.5 | 3.0 | 0.8 | 1.7 | 30 at fo ±423 |
BP64R426S10A | 426.5 | fo±3.5 | 3.0 | 0.8 | 1.7 | 30 at fo ±413 |
BP66R1410S30A | 1410 | fo±14.5 | 3.0 | 1.0 | 1.5 | 18 at fo ±34.5 |
BP86R1474S10A | 1474 | fo±2.5 | 12.0 | 2.8 | 2.0 | 15 at fo ±10 |
BP34R1880S60A | 1880 | fo±32.5 | 2.5 | 1.0 | 1.5 | 18 at fo ±100 |
BP34R1960S60A | 1960 | fo±32.5 | 3.0 | 1.0 | 1.4 | 45 at fo ±130 |
BP34R1950S60A | 1950 | fo±30 | 3.0 | 1.0 | 1.8 | 38 at fo ±60 |
BP34R2140S60A | 2140 | fo±30 | 3.0 | 1.0 | 1.8 | 38 at fo ±60 |
BP-S 系列 介質濾波器料號標識
BP | 3 | 4R | 1765 | S | 30 | A | |||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||||
|
|
|
|
|
|
|
