介質濾波器 LJ 系列 產品簡介
![介質濾波器 LJ 系列](image/dbpf-12.jpg)
介質濾波器 LJ 系列
德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,採用高介質系數材料及介質陶瓷,可滿足特殊的設計要求,符合 RoHS 標準。
LJ 系列介質濾波器具有穩定的溫度系數,小尺寸,高穩定性,低插入損耗,可焊性好。介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。
特 性 :
- 小體積,貼片封裝。
- 溫度補償性,選擇性高。
- 低插入損耗性。
應 用 範 圍 :
- 無線廣播系統。
- 蜂窩電話,無蠅電話。
- 軍事領域,無線電基站。
LJ 系列 介質濾波器尺寸 (單位: mm)
|
LJ 系列 介質濾波器技術特性
型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
|
LJ900-C-A | 900 | fo±10 | 2.5 | 0.5 | 1.5 | 50 at fo±100 | |
LJ1200-C-B | 1200 | fo±15 | 2.0 | 0.8 | 2.0 | 50 at fo±110 | |
LJ950-D-B | 950 | fo±10 | 2.5 | 0.5 | 1.5 | 60 at fo±100 | |
LJ1250-D-B | 1250 | fo±15 | 2.0 | 0.8 | 2.0 | 60 at fo±110 |

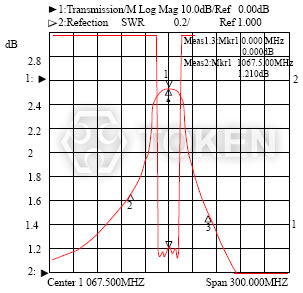

LJ 系列 波形特性
| |
|
LJ 系列 帶通濾波器料號標識
LJ | 900 | - | C | - | A | ||||||||||||||
1 | 2 | 4 | 5 | ||||||||||||||||
|
|
|
|
