陶瓷陷波器
电视机/录像机用 (XT MB)电视机/录像机用陶瓷陷波器 (XT MB) 产品简介
陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。
电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。德利特电视机录像机用 Trap Filter XT MB 系列主要应用于电视、录象、视频、音效IF衰减器、和CATV/VCR接收器。
德键电子生产陶瓷陷波器、贴片陶瓷滤波器、陶瓷谐振器、陶瓷鉴频器等,与村田压电陶瓷兼容,符合 RoHS 标准,以充分满足客户及环境保护的要求。提供完整压电元器件尺寸,频率范围齐全,并提供系列产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
主要特性:
- 小体积尺寸(单位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
- 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
- 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。

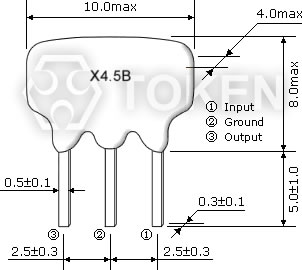

陷波器 尺寸(单位:mm)(XT MB)
|
陷波器 技术特性 (XT MB)
|
||||
型 号 | 中心频率 (fo1)(MHz) |
fo1点衰耗量 (at fo1)(dB)min |
30分贝衰耗带宽 (fo1)(kHz)min |
|
XT3.58MB | 3.580 | 25 | 40(25dB Att.BW) | |
XT4.43MB | 4.430 | 30 | 50 | |
XT4.5MB | 4.500 | 35 | 70 | |
XT5.5MB | 5.500 | 35 | 90 | |
XT5.74MB | 5.742 | 35 | 90 | |
XT6.0MB | 6.000 | 35 | 90 | |
XT6.5MB | 6.500 | 35 | 90 |

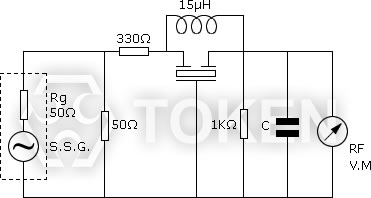

陷波器 测试电路 (XT MB)
|
陷波器 料号标识 (XT MB)
XT3.58MB | P | ||
1 | 2 | ||
|
|
陶瓷陷波器 (XT MB) 规格书
电视机 / 录像机用陶瓷陷波器 (XT MB) 系列规格书下载 (414KB)。
陶瓷陷波器应用术语说明书下载 (216KB)。
压电陶瓷陷波器概述及相关说明下载 (213KB)。
陶瓷谐振器、滤波器编带包装尺寸说明书下载 (397KB)。
滤波器、谐振器之压电陶瓷类元件专业技术用语说明书下载 (532KB)。
各类压电谐振器、滤波器元件使用注意事项说明书下载 (422KB)。
陶瓷陷波器全系列说明书下载 (587KB)。
谐振器和滤波器应用与注意事项说明书下载 (358KB)。
典型 RoHS 回流焊曲线图文说明书下载 (309KB)。
压电陶瓷滤波器和各种振荡器的特点及要素说明书下载 (480KB)。
