双吸收型陶瓷陷波器
(XT MW)陶瓷陷波器双吸收型 XT MW 产品简介
德键电子双吸收型 XT MW 系列是由两片晶基体组成两个陷波频率。具备多种规格,起动性能佳,体积小。
陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。
有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。
德键电子生产的陶瓷陷波器、贴片陶瓷滤波器、陶瓷鉴频器、陶瓷谐振器等与村田压电陶瓷兼容;符合 RoHS 标准,以充分满足客户及环境保护的要求。可依客户需求设计,欢迎与德键业务部联系。
主要特性:
- 小体积尺寸(单位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
- 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
- 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。
陶瓷陷波器 双吸收型尺寸(单位:mm) (XT MW)
|

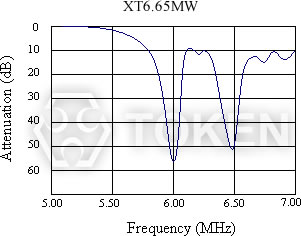

陶瓷陷波器 双吸收型特性 (XT MW)
|
||||||
型 号 | 中心频率 (fo1)(MHz) |
中心频率 (fo2)(MHz) |
fo1点衰耗量 (at fo1) (dB)min |
fo2点衰耗量 (at fn2) (dB)min |
30分贝衰耗带宽 (fo1) (kHz)min |
|
XT4.47MW | 4.500 | 4.724 | 30 | 30 | 50 | |
XT4.60MW | 4.500 | 6.000 | 30 | 30 | 50 | |
XT5.57MW | 5.500 | 5.742 | 30 | 30 | 50 | |
XT5.60MW | 5.500 | 6.000 | 30 | 30 | 50 | |
XT5.65MW | 5.500 | 6.500 | 30 | 30 | 50 | |
XT6.65MW | 6.000 | 6.500 | 30 | 30 | 70 |
陶瓷陷波器 测试电路 (XT MW)
|
陶瓷陷波器 料号标识 (XT MW)
XT4.47MW | P | ||
1 | 2 | ||
|
|
双吸收型陶瓷陷波器 (XT MW) 规格书
