陶瓷陷波器
色载波信号吸收 (XT MJ)陶瓷陷波器色载波信号吸收 (XT MJ) 产品简介
德键电子色载波信号吸收用 XT MJ 系列,主要应用于电视、录像、视频、和音效IF衰减器。
陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。
电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。
主要特性:
- 小体积尺寸(单位 mm):10.0 Max. × 10.0 Max. × 5.0 Max.。
- 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
- 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。
陶瓷陷波器 尺寸(单位:mm)(XT MJ)
|
陶瓷陷波器 技术特性 (XT MJ)
|
||||
型 号 | 中心频率 (fo1)(MHz) |
fn1点衰耗量 (at fo1)(dB)min |
20分贝衰耗带宽 (fo1)(kHz)min |
|
XT3.58MJ | 3.580 | 20 | 20 | |
XT4.43MJ | 4.430 | 20 | 40 | |
XT4.5MJ | 4.500 | 20 | 40 | |
XT5.5MJ | 5.500 | 20 | 40 | |
XT5.74MJ | 5.742 | 20 | 40 | |
XT6.0MJ | 6.000 | 20 | 40 | |
XT6.5MJ | 6.500 | 20 | 40 |

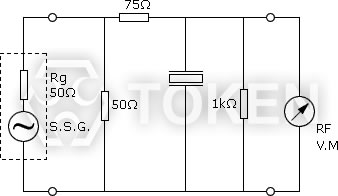

陶瓷陷波器 测试电路 (XT MJ)
|
陶瓷陷波器 料号标识 (XT MJ)
XT3.58MJ | P | ||
1 | 2 | ||
|
|
