陶瓷濾波器
收錄機用 (LT)LT 系列 - 陶瓷濾波器收錄機用 產品簡介
德鍵電子 LT 收錄機系列是為收錄音機標準元器件之一,主要應用在低單價的產品,使之更經濟、更有成效的設計。
德鍵提供完整壓電元器件尺寸,頻率範圍齊全(與村田壓電陶瓷系列相容),并提供產品目錄下載。可依客戶的需求制造,若需特殊規格型式,請與德鍵電子業務聯系。
特性 :
- 體積小尺寸(單位:mm):7.0 × 9.0 × 3.6。
- 中心頻率(fo)(KHz) 450±2,455±2,465±2。
- 阻帶衰耗 (fo±100KHz)(dB)min:12。
- 選擇性離諧 ±9KHz off (dB)min:11。
- 輸入/ 輸出 阻抗 (Ω):2。
LT 收錄機用系列 外形尺寸(單位: mm)
|
LT 收錄機用系列 技術特性
|
||||||||
型 號 | 中心頻率 (fo)(KHz) | 插入損耗 (dB)max | 6 分貝帶寬(KHz)min | 阻帶衰耗 (fo±100KHz)(dB)min | 選擇性離諧 ±9KHz off (dB)min |
通帶波動 (dB)max | 輸入/ 輸出 阻抗 (Ω) | |
LT450A | 450±2 | 3 | 8 | 12 | 11 | 1 | 2 | |
LT455A | 455±2 | 3 | 8 | 12 | 11 | 1 | 2 | |
LT465A | 465±2 | 3 | 8 | 12 | 11 | 1 | 2 |
中心頻率可以根據需要在 450 - 470 KHz 範圍內選擇。
標稱頻率公差±2 KHz。

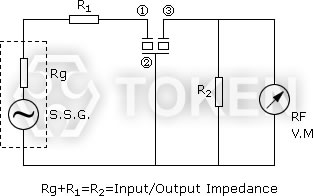

LT 收錄機用系列 測試電路
|
LT 收錄機用系列 料號標識
LT455A | P | ||
1 | 2 | ||
|
|
收錄機用陶瓷濾波器 (LT) 規格書
收錄機用經濟型陶瓷濾波器 (LT) 系列規格書下載 (384KB)。
陶瓷諧振器、濾波器編帶包裝尺寸說明書下載 (397KB)。
濾波器、諧振器之壓電陶瓷類元件專業技術用語說明書下載 (532KB)。
陶瓷濾波器參數與術語說明書下載 (315KB)。
壓電陶瓷濾波器概述及相關下載 (234KB)。
壓電陶瓷濾波器和各種振蕩器的特點及要素說明書下載 (480KB)。
各類壓電諧振器、濾波器元件使用注意事項說明書下載 (422KB)。
調頻濾波器、貼片濾波器、陶瓷濾波器和通訊機類濾波器全系列說明書下載 (1,115KB)。
諧振器和濾波器應用與注意事項說明書下載 (358KB)。
典型 RoHS 迴流焊曲線圖文說明書下載 (309KB)。
