調幅陶瓷濾波器
(LTZ)LTZ 系列 - 調幅陶瓷濾波器 產品簡介
德鍵電子 LTZ 調幅用系列是設計用來搭配滿足標準 AM 濾波的需求，主要應用在低單價的產品上，使之更經濟、更有成效的設計。
德鍵生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
主要特性：
- 小體積尺寸（單位 mm）：7.0 × 9.0 × 6.5。
- 中心頻率 (fo) (KHz) 455.5±2.0。
- 插入損耗 (dB) 7。
- 雙片件直接連接型結構。
- 與 Murata SFZ 系列相容。

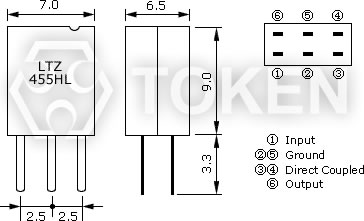

LTZ 調幅系列 外形尺寸（單位: mm）
|
LTZ 調幅系列 技術特性
|
||||||
| 型 號 | 中心頻率 (fo) (KHz) | 3 分貝帶寬 (KHz) | 離諧選擇性 9KHz off (dB) min | 插入損耗 (dB) | 結 構 | |
| LTZ455HL | 455.5±2.0 | 4.0±1 | 23 | 7 | 雙片件直接連接型 | |
| LTZ455JL | 456.0±2.0 | 5.5±1 | 18 | 7 | ||
中心頻率可以根據需要在 450 - 470 KHz 範圍內選擇。標稱頻率公差±2 KHz。
LTZ 調幅系列 測試電路
|
LTZ 調幅系列 推薦中頻變壓器（7mm 正方形）
| 項 目 | LTZ455HL/JL | ||
繞組規格 底視圖 |
①~② | ②~③ | ④~⑥ |
| 68T | 84T | 14T | |
| 空載Q值 | 90 | ||
| 調諧電容量 | 108PF | ||
LTZ 調幅系列 料號標識
| LTZ455HL | P | ||
| 1 | 2 | ||
|
|
