貼片式陶瓷濾波器
(LTCS10.7M)貼片式陶瓷濾波器 (LTCS10.7M) 產品簡介
德鍵電子 LTCS10.7M for FM 接收器系列與 Murata SFECS10M7 系列兼容，體積小，高性能，及超薄（1.5mm max.）。
壓電陶瓷組件以疊層式聯結。主要應用于小型收音機和立體聲耳機。德鍵提供完整壓電元器件尺寸，頻率範圍齊全，并提供產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
特性 :
- 多種帶寬可供選擇。
- 此組件可用自動機貼裝。
- 操作溫度範圍：-20 ~ +80 (°C)。
- 儲藏溫度範圍：-40 ~ +85 (°C)。
- 與村田濾波器 SSFECS10M7 系列相容。
- 體積小，只有 1.5mm max. 厚度，且有更小的貼裝面積，方便 PCB 彈性設計。

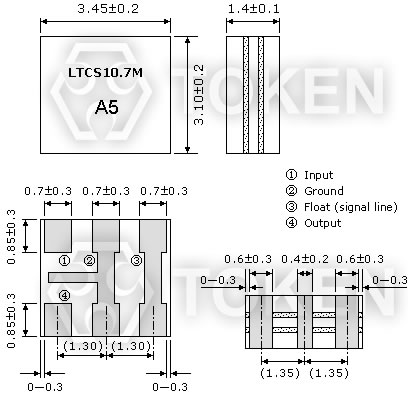

貼片 (LTCS10.7M) 外形尺寸（單位: mm）
|
貼片 (LTCS10.7M) 技術特性
| 型 號 | 3分貝帶寬 (KHz) |
20分貝帶寬 (KHz) max |
插入損耗 (dB) max |
阻帶衰耗 (9-12MHz)(dB)min |
| LTCS10.7MS2 | 230±50 | 510 | 3.5±2.0 | 30 |
| LTCS10.7MS3 | 180±40 | 470 | 4.5±2.0 | 30 |
| LTCS10.7MA5 | 280±50 | 590 | 3.0±2.0 | 30 |
| LTCS10.7MA20 | 330±50 | 700 | 3.0±2.0 | 30 |
輸入/ 輸出阻抗：330Ω.

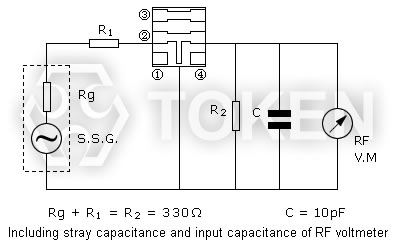

貼片 (LTCS10.7M) 測試電路
|
Chip Ceramic Filters (LTCS10.7M) 料號標識
| LTCS10.7MS2 | TR | ||
| 1 | 2 | ||
|
|
貼片式陶瓷濾波器 (LTCS10.7M) 規格書
超薄型貼片式陶瓷濾波器 (LTCS10.7M) 系列規格書下載 (438KB)。
陶瓷濾波器參數與術語說明書下載 (315KB)。
壓電陶瓷濾波器概述及相關下載 (234KB)。
調頻濾波器、貼片濾波器、陶瓷濾波器和通訊機類濾波器全系列說明書下載 (1,115KB)。
諧振器和濾波器應用與注意事項說明書下載 (358KB)。
典型 RoHS 回流焊曲線圖文說明書下載 (309KB)。
壓電陶瓷濾波器和各種振蕩器的特點及要素說明書下載 (480KB)。
陶瓷諧振器、濾波器編帶包裝尺寸說明書下載 (397KB)。
濾波器、諧振器之壓電陶瓷類元件專業技術用語說明書下載 (532KB)。
各類壓電諧振器、濾波器元件使用注意事項說明書下載 (422KB)。
