陶瓷濾波器通訊機用
(LTM 455/450 U/W)LTM 455/450 U/W 系列 - 陶瓷濾波器通訊機用 產品簡介
德鍵 LTM 455/450 U/W 陶瓷濾波器通訊機用,是村田 CFU/CFWS 系列的小型化。有體積小、高選擇性的特點。
此款超小型化通訊機用系列比傳統型的體積小 40%,性能更優越。主要用於高級的無線電收發機或收發器上。
主要特性:
- LTM 455 EU 尺寸(單位 mm):6.5 × 6.5 × 6.2 。
- LTM 455 EW 尺寸(單位 mm):6.5 × 9.5 × 6.2 。
- LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min:28,35 。
- LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min:40,60 。
- 中心頻率 (fo) (KHz) 455±2.0。
- 插入損耗 (dB) 4.0,6.0。
- 輸入/輸出阻抗 (Ω):1000,1500,2000。
- 與村田濾波器 CFUM/WM 455/450 系列相容。

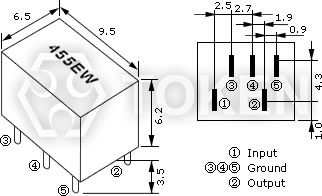

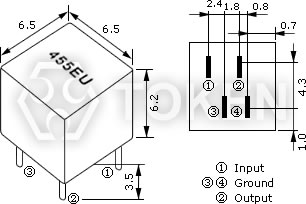

LTM 455/450 U/W 通訊機用系列 外形尺寸(單位: mm)
|

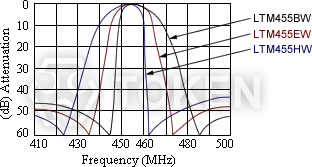

LTM 455/450 U/W 通訊機用系列 技術特性
|
|||||||||||
型 號 | 中心頻率 (KHz) |
插入損耗 (dB) max |
通帶波動 (dB) max |
6分貝帶寬 (KHz) min |
40分貝帶寬 (KHz) max LTM455 U |
50分貝帶寬 (KHz) max LTM455 W |
阻帶衰耗 fo±100KHz (dB) min |
輸入/輸出 阻抗 (Ω) |
|||
LTM455 U | LTM455 W | ||||||||||
LTM455AU | LTM455AW | 455±2.0 | 4 | 2 | ±17.5 | ±40 | ±35 | 28 | 40 | 1000 | |
LTM455BU | LTM455BW | 455±2.0 | 4 | 2 | ±15 | ±30 | ±30 | 28 | 40 | 1500 | |
LTM455CU | LTM455CW | 455±2.0 | 4 | 2 | ±12.5 | ±24 | ±24 | 28 | 40 | 1500 | |
LTM455DU | LTM455DW | 455±1.5 | 4 | 2 | ±10 | ±20 | ±20 | 28 | 40 | 1500 | |
LTM455EU | LTM455EW | 455±1.5 | 6 | 2 | ±7.5 | ±15 | ±15 | 28 | 40 | 1500 | |
LTM455FU | LTM455FW | 455±1.5 | 6 | 2 | ±6 | ±12.5 | ±12.5 | 28 | 40 | 2000 | |
LTM455GU | LTM455GW | 455±1.5 | 6 | 2 | ±4.5 | ±10 | ±10 | 28 | 40 | 2000 | |
LTM455HU | LTM455HW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 28 | 40 | 2000 | |
LTM455IU | LTM455IW | 455±1.0 | 6 | 2 | ±2 | ±7.5 | ±7.5 | 28 | 40 | 2000 | |
LTM455HTU | LTM455HTW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 35 | 60 | 2000 |
同樣適用於中心頻率 450KHz。

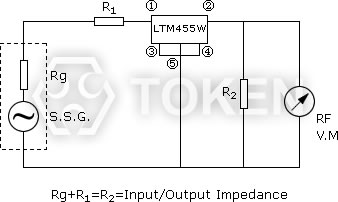

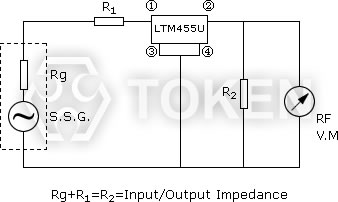

LTM 455/450 U/W 通訊機用系列 測試電路
|
LTM 455/450 U/W 通訊機用系列 料號標識
LTM455BU | P | ||
1 | 2 | ||
|
|
