精密贴片电阻
(AR)建议使用焊接区 (AR)
|
||||
料号 | A | B | C | |
AR12 | 4.90 | 1.60 | 3.10±0.2 | |
AR10 | 3.60 | 1.40 | 2.50±0.2 | |
AR13 | 2.00 | 1.15 | 2.50±0.2 | |
AR06 | 2.00 | 1.15 | 1.70±0.2 | |
AR05 | 1.00 | 1.00 | 1.35±0.2 | |
AR03 | 0.80 | 1.00 | 0.90±0.2 | |
AR02 | 0.50 | 0.50 | 0.60±0.2 | |
AR01 | 0.25 | 0.30 | 0.40±0.2 |

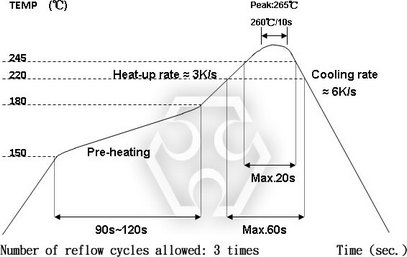

建议焊接条件 (AR)
|
|
|
精密贴片 - AR 系列 包装数量及卷装规格 (单位: mm)
|
||||||||
料号 | ΦA | ΦB | ΦC | W | T | 纸带 (PCS) |
内衬塑胶带 (PCS) |
|
AR01 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | |
AR02 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | |
AR03 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR05 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR06 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR13 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | |
AR10 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 | |
AR12 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 |
剥离力测试(AR)
|
|
|
精密贴片 - AR 系列 纸带规格 (单位: mm)
|
|||||||||||
料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
AR01 | 0.40±0.05 | 0.70±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.265±0.05 | |
AR02 | 0.70±0.05 | 1.16±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.40±0.03 | |
AR03 | 1.10±0.05 | 1.90±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.60±0.03 | |
AR05 | 1.60±0.05 | 2.37±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |
AR06 | 2.00±0.05 | 3.55±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |
AR13 | 2.75±0.05 | 3.40±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.60±0.10 | 0.75±0.05 |

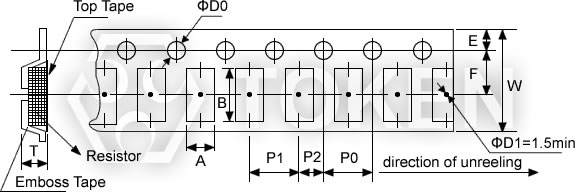

>精密贴片 - AR 系列 内衬塑胶带规格 (单位: mm)
|
|||||||||||
料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |
AR10 | 2.85±0.10 | 5.45±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 | |
AR12 | 3.40±0.10 | 6.65±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 |

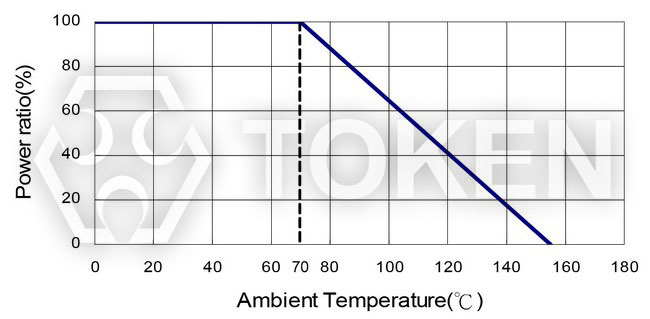

精密贴片 - AR 系列 电气特性测试
|
||||
项目 | 规格 | 测试方法 | ||
Tol.≤0.05% | Tol.>0.05% | |||
温度系数 | 如规格 | MIL-STD-202F 304 方法 +25/-55/+25/+125/+25°C 温度系数 |
||
短时间过负荷 | ΔR±0.05% | ΔR±0.5% | JIS-C-5202-5.5 RCWV*2.5或最大过负荷电压 5 秒 |
|
ΔR±0.5% for high power rating | ||||
耐电压 | 依规格而定 | MIL-STD-202F 301方法, 施以最大工作电压一分钟 |
||
绝缘阻抗 | >1000M Ω | MIL-STD-202F 302 方法, 施以 100VDC 一分钟 |
||
热冲击 | ΔR±0.05% | ΔR±0.25% | MIL-STD-202F 107G 方法, -55°C~150°C,100 循环 |
|
负载寿命 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 108A 方法, RCWV, 70°C, 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
|
>7KΩ ΔR±0.5% | ||||
ΔR±0.5% for high power rating | ||||
耐湿 (稳定状况下) |
ΔR±0.05% | ΔR±0.3% | MIL-STD-202F 103B 方法, 40°C, 90~95%RH, RCWV 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
|
ΔR±0.5% for high power rating | ||||
耐干热 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.2 96 小时 @ +155°C 无负载状况下 |
|
低温测试 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.1 1 小时, 于 -65°C 下做 45 分钟的 RCWV |
|
ΔR±0.5% for high power rating | ||||
抗弯强度 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-6.1.4 弯幅 3mm, 10 秒钟 |
|
可焊性 | 95%min coverage | MIL-STD-202F 208H 方法, 260°C±5°C, 2±0.5(sec) |
||
抗焊温度 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 210E 方法, 260±5°C, 10±1 秒钟 |
Note:储存温度:25±3°C;湿度:<80%RH
贴片精密电阻器 (AR) 料号标识
AR | 05 | B | TR | C3 | X | 4700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
0805~2512 4 位标识范例 标识
阻值 | 100Ω | 2.2KΩ | 10KΩ | 49.9KΩ | 100KΩ | 1MΩ |
标识 | 1000 | 2201 | 1002 | 4992 | 1003 | 1004 |
0603: 3 位标识 E24 公称值表
E24 code | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
|
标识表 E96 公称值表
code | 02 | 03 | 04 | 06 | 07 | 08 | 09 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
E96 | 102 | 103 | 107 | 113 | 115 | 118 | 121 | 124 | 127 | 133 | 137 | 140 | 143 | 147 | 154 | 158 | 162 | 165 | 169 | 174 | 178 | 182 | 187 |
code | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
E96 | 191 | 196 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 | 316 | 324 | 332 |
code | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 |
E96 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 | 562 | 576 |
code | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | ||
E96 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
乘数 E96 标识系数表
Code | A | B | C | D | E | F | X | Y |
Multiplier | 100 | 101 | 102 | 103 | 104 | 105 | 10-1 | 10-2 |
