介质带通滤波器 - DF-B 系列 产品简介
![介质带通滤波器 - DF-B 系列](image/cqdf2.jpg)
介质带通滤波器 - DF-B 系列
德键微波介质陶瓷器件主要包括陶瓷滤波器、谐振器、双工器、介质天线等,其基本原理是利用电子陶瓷材料具有较高介电常数的特性,将电磁波的能量集中在陶瓷器件内部,从而完成各种微波信号处理功能。
微波介质陶瓷滤波器在个人便携式移动电话、微波基地站、汽车电话、卫星直播电视、警戒雷达等领域有广泛的应用,所使用的频段主要位于 UHF、SHF 频段,即从 300MHZ 到 26GHZ 之间均可使用这种滤波器。
微波介质滤波器的优点是微型化、损耗低,频率温度系数小、介电常数高、成本低等。与金属谐振滤波器相比,它具有微型化的优点,其体积只有前者的几十分子一;与声表面滤波器相比,它使用的频率高,且成本低。
DF 系列介质滤波器有高介电常数,是最佳的微波滤波和振荡器。德键的陶瓷介质有着高介电常数及高Q值和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品,可满足特殊的设计要求。
尺寸(单位: mm) (DF-B)
|
技术特性 (DF-B)
型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
DF650S30B | 650 | fo±15 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF700S20B | 700 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF710S08B | 710 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
DF746S20B | 746 | fo±10 | 2.5 | 0.5 | 1.5 | 12 at fo-20 |
DF758S16B | 758 | fo±8 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF794S20B | 794 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF800S08B | 800 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
DF836S20B | 836 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo+52 |
DF850S08B | 850 | fo±4 | 5.0 | 0.5 | 1.5 | 30 at fo+100; 40 at fo-200 |
DF863S22B | 863 | fo±11 | 2.0 | 0.5 | 1.5 | 50 at fo-90; 20 at fo+90 |
DF875S24B | 875 | fo±12 | 2.3 | 0.5 | 1.5 | 30 at fo-70 |
DF903S09B | 903 | fo±4.5 | 3.5 | 0.5 | 1.5 | 34 at fo-64; 41 at fo+64 |
DF906S20B | 906 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
DF916S30B | 916 | fo±15 | 2.7 | 0.5 | 1.5 | 20.5 at fo±70 |

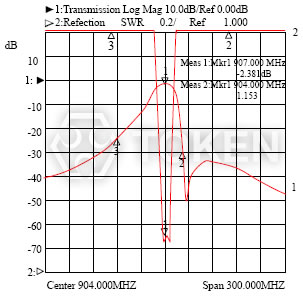

波形特性 (DF-B)
| |
| |
|
料号标识 (DF-B)
DF | 836 | S | 20 | B | |||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||
|
|
|
|
|
