介质带通滤波器 - DF 多腔型系列 产品简介
![介质带通滤波器 - DF 多腔型系列](image/df-10.jpg)

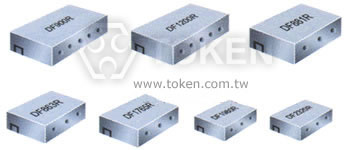

介质带通滤波器 - DF 多腔型系列
微波介质带通滤波器 DF 多腔型系列有高介电常数,是最佳的微波滤波和振荡器。
要实现高质量的移动通讯,控制干扰信号进入通信信道十分关键。一方面,要控制通信信道外部对通信信道的干扰影响,例如雷电干扰的影响;其他通信系统对移动通信的影响,如 GSM 通信信号对 CDMA 通信的影响。另一方面,就是在同一通信系统内部,要控制通信通道之间的相互影响。因此,德键为移动通信基站中设计,提供高质量的微波介质滤波器,不管通讯体制,还是时分制,或是频分制,微波滤波器都是主要的通讯元器件。
当基站接收用户的信号时,要经过滤波器,把通信信道外的干扰信号,控制到一定的水平;当与用户联系时,基站发往用户的信号(往往是大功率的),也要通过滤波器,把发射机产生的信道外的干扰信号控制到允许的电平,以免对邻近通道构成干扰,这样才能保证通信的正常进行。德键的微波介质滤波器满足上述的用途,并具有两大特点:即插入损耗小,选择性能好。采用具有一定尺寸的镀银同轴腔来制作的,在允许的条件下采用大尺寸的腔体,以实现高的 Q 值来减小插入损耗,提高选择性能。
在下一代移动通讯的基站中,对基站的体积和重量有十分严格的控制。德键在材料工艺和微波技术发展下,生产设计小型化的滤波器,使器件的体积和重量更轻量化,增强滤波器的性能。采用低损耗、高 Q 值,具有一定介电常数的陶瓷材料,加载同轴谐振腔(也称介质谐振腔),来制造微波滤波器(即介质谐振腔滤波器),使得这种介质谐振腔滤波器在移动通信系统中得到应用,及良好的发展前景。
德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品,可满足特殊的设计要求。德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,符合 RoHS 标准。介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。DF 多腔型系列介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。
微波介质滤波器特性 ( 与村田 DFC 系列相容 )
- 适用于 CT1, CT2, 900MH, 1.8GHz, 2.4GHz 无绳电话。
尺寸 (单位: mm) (DF) 多腔型系列
|
技术特性 (DF) 多腔型系列
型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
DF43R860S20A | 860 | fo±10 | 3.0 | 0.8 | 2.0 | -25 at fo+30; -22 at fo-30 |
DF43R1855S10A | 1855 | fo±5 | 3.5 | 1.0 | 2.0 | -30 at fo+100; -28 at fo-100 |
DF43R950S20A | 950 | fo±10 | 3.5 | 0.8 | 2.0 | -40 at fo+30; -35 at fo-30 |
DF44R3120S60A | 3120 | fo±30 | 3.0 | 1.0 | 1.5 | -58 at fo+355; -55 at fo-375 |
DF45R1120S40A | 1120 | fo±20 | 2.5 | 1.0 | 2.0 | -50 at fo+50; -50 at fo-50 |
DF33R815S20B | 815 | fo±10 | 2.5 | 0.8 | 2.0 | -18 at fo+40; -25 at fo-40 |
DF33R1880S50B | 1880 | fo±25 | 3.5 | 1.0 | 2.0 | -40 at fo+150; -40 at fo-150 |
DF23R1480S40C | 1480 | fo±20 | 2.5 | 1.0 | 2.0 | -20 at fo+150; -20 at fo-150 |
DF23R1960S60C | 1960 | fo±30 | 2.0 | 1.0 | 2.0 | -20 at fo+200; -20 at fo-200 |
DF23R2480S30C | 2480 | fo±15 | 2.5 | 1.0 | 2.0 | -20 at fo+250; -20 at fo-250 |
DF23R5800S200D | 5800 | fo±100 | 2.0 | 1.0 | 2.0 | -5 at fo+400; -15 at fo-400 |

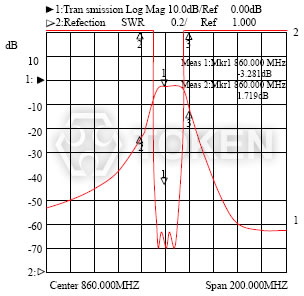

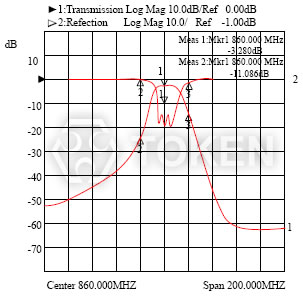

波形特性 (DF) 多腔型系列
| |
|
料号标识 (DF) 多腔型系列
DF | 3 | 3R | 815 | S | 20 | B | ||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||||||||||||||||||||
|
|
|
|
|
|
|
腔体介质滤波器 (DF-多腔型) 规格书
多腔型陶瓷介质微波震荡器、滤波器 (DF-多腔型) 规格书下载 (654KB)。
微波介质元器件概述及相关说明下载 (250KB)。
典型 RoHS 回流焊曲线图文说明书下载 (309KB)。
压电陶瓷滤波器和各种振荡器的特点及要素说明书下载 (480KB)。
陶瓷谐振器、滤波器编带包装尺寸说明书下载 (397KB)。
介质滤波器与声表滤波器技术参数说明书下载 (279KB)。
压电陶瓷与微波介质元器件术语说明书下载 (467KB)。
谐振器和滤波器应用与注意事项说明书下载 (358KB)。
滤波器、谐振器之压电陶瓷类元件专业技术用语说明书下载 (532KB)。
各类压电谐振器、滤波器元件使用注意事项说明书下载 (422KB)。
