介质带通滤波器 - DF-C/D 系列 产品简介

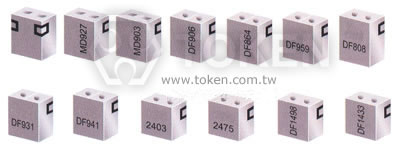

![介质带通滤波器 - DF-C/D 系列](image/cqdf3.jpg)
介质带通滤波器 - DF-C/D 系列
德键的微波介质滤波器利用具有高介电常数、高 Q 值、频率温度稳定性优良等特点的微波介质陶瓷材料制成,具有低插入损耗、高的温度稳定性和小体积的特点。
产品采用了先进的设计软件进行微波介质滤波器的模拟设计,建立了自主设计微波介质滤波器的方案,能够主动地适应用户的需求来设计;在器件制备工艺中采用性能优异的微波介质材料,一次成型技术和独特的电极加工工艺和稳定的调试手段,所制产品一致性好、性能稳定。
德键电子 DF-C/D 系列微波介质带通滤波器,有高介电常数,是最佳的微波滤波和振荡器。德键的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高 Q 值和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。
德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品,可满足特殊的设计要求。德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,符合 RoHS 标准。
DF-C/D 系列微波介质滤波器具有稳定的温度系数、小尺寸、高稳定性、低插入损耗、可焊性好。介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。
尺寸 (单位: mm) (DF-C/D)
|
技术特性 (DF-C/D)
型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
DF1575S40C | 1575 | fo±20 | 2.0 | 0.7 | 2.0 | 20 at fo-100; 18 at fo+100 |
DF1855S70C | 1855 | fo±35 | 2.0 | 0.7 | 2.0 | 20 at fo+300; 20 at fo-300 |
DF1890S80C | 1890 | fo±40 | 2.0 | 0.7 | 2.0 | 15 at fo+250; 35 at fo-250 |
DF1950S90C | 1950 | fo±45 | 3.0 | 0.7 | 2.0 | 45 at fo+975; 45 at fo-975 |
DF2332S100C | 2332 | fo±50 | 2.5 | 0.7 | 2.0 | 25 at fo+500; 40 at fo-500 |
DF2450S100C | 2450 | fo±50 | 2.0 | 0.7 | 2.0 | 12 at fo+250; 15 at fo-250 |
DF3066S170D | 3066 | fo±85 | 2.0 | 1.0 | 2.0 | 10 at fo+300; 15 at fo-300 |
DF3480S120D | 3480 | fo±60 | 2.0 | 1.0 | 2.0 | 10 at fo+500; 20 at fo-500 |
DF3650S150D | 3650 | fo±75 | 2.0 | 1.0 | 2.0 | 15 at fo+750; 25 at fo-750 |
DF4880S160D | 4880 | fo±80 | 2.0 | 1.0 | 2.0 | 5 at fo+350; 15 at fo-350 |
DF5800S200D | 5800 | fo±100 | 2.0 | 1.0 | 2.0 | 5 at fo+400; 15 at fo-400 |

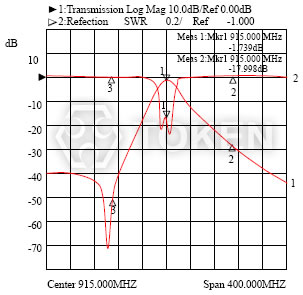

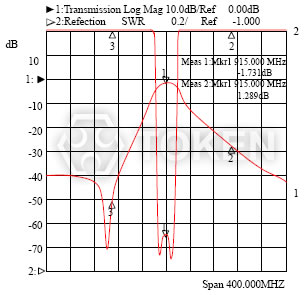

波形特性 (DF-C/D)
| |
|
料号标识 (DF-C/D)
DF | 1950 | S | 90 | C | |||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||
|
|
|
|
|
