棒状超精密大功率高压电阻器
(HI80) RoHS 符合
![超精密大功率棒状高压电阻器 (HI80) 系列](image/hi80d.jpg)

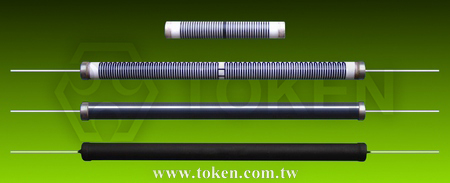

超精密大功率棒状高压电阻器 - HI80 系列
德键电子超精密大功率高电压电阻器 (HI80) 家族系列,符合 RoHS,采用超细高压钌材料,95% 三氧化二铝陶瓷棒,厚膜无感蛇形图案 (Serpentine Pattern Design) 或全膜设计,精密度可收窄至 ±0.1%,功率突破 300W, 耐热、耐湿、耐电脉冲,长期工作性能稳定可靠,是专门为精密工业设计的高压系统应用。
(HI80) 家族系列由四大系列高压电阻组成:常规型高压电阻 (HI80D),常规小型化高压电阻 (HI80DS),超精密型高压电阻 (HI80T),大功率型高压电阻 (HI80P)。
常规型高压电阻 (HI80D) 有宽广的阻值范围 200Ω ~ 10GΩ,额定功率 2.5W ~ 20W,精度公差 F(±1%)、J(±5%)、K( ±10%),温度系数最低可达 50ppm (25°C ~105°C),标准温度系数为 100ppm。
(HI80DS) 全膜常规小型化高压电阻器相对于 (HI80D) ,具有体积较小,耐更高的功率 3W ~ 30W,及承受耐电压更高,且全膜无感,温度系数最低可达 50ppm (25°C ~105°C),标准温度系数为 100ppm。精度公差 F(±1%)、J(±5%)、K( ±10%)。
超精密高压电阻 (HI80T) 温度系数最低可达 15ppm (25°C ~105°C),标准温度系数为 25ppm,精度公差有 B( ±0.1%)、D(±0.5%)、F(±1%),阻值范围 1 ~ 500MΩ,额定功率 0.8W ~ 6W 可供选择。
大功率高压电阻 (HI80P) 有高额定功率 20W ~ 300W,阻值范围 1Ω ~ 1GΩ,精度公差 D(±0.5%)、F(±1%)、J(±5%)、K( ±10%),温度系数最低可达 25ppm (25°C ~105°C),标准温度系数为 50ppm。
德键厚膜无感高压电阻元件 (HI80) 具有高稳定性,高精确性,大功率,耐高电压等特点,在高压环境中能够吸收大量的能量, 适用于多种测量,分压器电路和控制功能,交直流或脉冲电路,及高压电力电子设备。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。
下载 PDF 版本: 棒状超精密大功率高压电阻器 (HI80)。
特性 :
- 高精度、底温度系数、厚膜无感设计、阻值范围宽。
- 耐湿、耐热、耐电脉冲、稳定可靠的长期工作性能。
- 所有部件均为无铅, 符合欧盟指令。
应用 :
- 冲击电压发生器、电弧炉阻尼、脉冲调制器、能源研究。
- 雷达脉冲形成网络、电容器的消弧电路,高电压缓冲电路。
- X-ray/显像设备,和 EMI/闪电抑制。

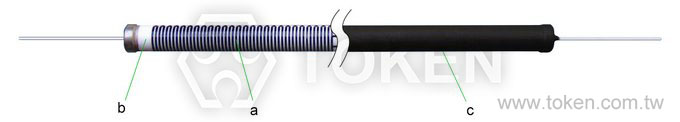

棒状高压电阻 (HI80D) - 组件构成
|
膜材质 (a) |
钌系浆料 |
基材 (b) |
95%三氧化二铝 |
包封材质 (c) |
高温硅树脂 |
棒状常规型高压电阻 (HI80D) - 规格表 (单位: mm)

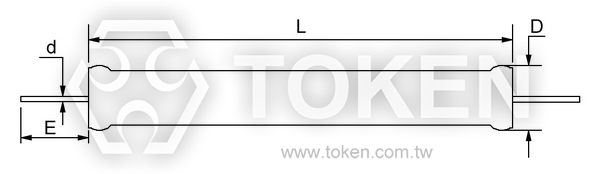

![棒状常规型高压电阻 HI80D 涂装示意图](image/hi80d-1.jpg) 棒状常规型高压电阻 HI80D 涂装尺寸示意图
|
|
型号 |
额定功率 (W) 环境温度 (75°C) |
最大工作电压 (KV) |
阻值范围 (Ω) |
外型尺寸 (mm) |
Min. |
Max. |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80D-15 |
0.5 |
3.0 |
200 |
1G |
15 |
30 |
5.0 |
0.8 |
HI80D-20 |
2.5 |
4.8 |
200 |
1G |
20 |
30 |
8.0 |
1.0 |
HI80D-26 |
3.7 |
6.4 |
250 |
1G |
27 |
30 |
8.0 |
1.0 |
HI80D-32 |
4.5 |
8.0 |
300 |
1.5G |
33 |
30 |
8.0 |
1.0 |
HI80D-39 |
5.2 |
12.8 |
400 |
1.5G |
39 |
30 |
8.0 |
1.0 |
HI80D-52 |
7.5 |
16 |
500 |
2.5G |
52 |
30 |
8.0 |
1.0 |
HI80D-78 |
11 |
24 |
900 |
4G |
78 |
30 |
8.0 |
1.0 |
HI80D-103 |
12 |
32 |
1K2 |
6G |
103 |
30 |
8.0 |
1.0 |
HI80D-124 |
15 |
40 |
1K5 |
8G |
124 |
30 |
8.0 |
1.0 |
HI80D-154 |
20 |
45 |
2K |
10G |
154 |
30 |
8.0 |
1.0 |

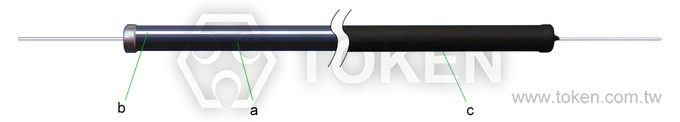

棒状全膜常规小型化高压电阻 (HI80DS) - 组件构成
|
膜材质 (a) |
钌系浆料 |
基材 (b) |
95%三氧化二铝 |
包封材质 (c) |
高温硅树脂 |
棒状全膜常规小型化高压电阻 (HI80DS) - 规格表 (单位: mm)
![高压电阻全膜常规小型化 HI80D 涂装示意图](image/hi80d-1.jpg) 高压电阻全膜常规小型化 HI80DS 涂装尺寸示意图
|
|
型号 |
额定功率 (W) 环境温度 (75°C) |
最大工作电压 (KV) |
阻值范围 (Ω) |
外型尺寸 (mm) |
Min. |
Max. |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80DS-20 |
3 |
4.8 |
200 |
1G |
20.2 |
30 |
8.2 |
1.0 |
HI80DS-26 |
5 |
6.4 |
250 |
1G |
26.9 |
30 |
8.2 |
1.0 |
HI80DS-32 |
7 |
8.0 |
300 |
1.5G |
33.0 |
30 |
8.2 |
1.0 |
HI80DS-39 |
9 |
12.8 |
400 |
1.5G |
39.5 |
30 |
8.2 |
1.0 |
HI80DS-52 |
10 |
16 |
500 |
2.5G |
52.1 |
30 |
8.2 |
1.0 |
HI80DS-78 |
15 |
24 |
900 |
4G |
77.7 |
30 |
8.2 |
1.0 |
HI80DS-103 |
20 |
32 |
1K2 |
6G |
102.9 |
30 |
8.2 |
1.0 |
HI80DS-124 |
25 |
40 |
1K5 |
8G |
123.7 |
30 |
8.2 |
1.0 |
HI80DS-154 |
30 |
45 |
2K |
10G |
153.7 |
30 |
8.2 |
1.0 |
棒状超精密高压电阻 (HI80T) - 组件构成
|
膜材质 (a) |
钌系浆料 |
基材 (b) |
95%三氧化二铝 |
包封材质 (c) |
高温硅树脂 |
棒状超精密型高压电阻 (HI80T) - 规格表 (单位: mm)
![超精密型高压电阻 HI80T 未涂装示意图](image/hi80d-1.jpg) 超精密型高压电阻 HI80T 涂装尺寸示意图 |
|
型号 |
额定功率 (W) |
最大工作电压 (KV) |
阻值范围 (Ω) |
L ±0.5mm |
E ±3mm |
D ±0.5mm |
d ±0.1mm |
HI80T-20 |
0.8 |
3 |
1 ~ 500M |
20 |
30 |
8 |
1 |
HI80T-26 |
1.0 |
4 |
1 ~ 500M |
27 |
30 |
8 |
1 |
HI80T-32 |
1.2 |
5 |
1 ~ 500M |
33 |
30 |
8 |
1 |
HI80T-39 |
1.5 |
6 |
1 ~ 500M |
39 |
30 |
8 |
1 |
HI80T-52 |
2 |
10 |
1 ~ 500M |
52 |
30 |
8 |
1 |
HI80T-78 |
3 |
15 |
1 ~ 500M |
78 |
30 |
8 |
1 |
HI80T-103 |
4 |
20 |
1 ~ 500M |
103 |
30 |
8 |
1 |
HI80T-124 |
5 |
25 |
1 ~ 500M |
124 |
30 |
8 |
1 |
HI80T-154 |
6 |
30 |
1 ~ 500M |
154 |
30 |
8 |
1 |

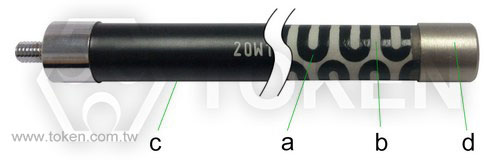

棒状大功率高压电阻 (HI80P) - 组件构成
|
膜材质 (a) |
钌系浆料 |
基材 (b) |
95%三氧化二铝 |
包封材质 (c) |
高温硅树脂 |
帽盖 (d) |
镀镍铜帽 |
大功率棒状高压电阻 (HI80P) - 规格表 (单位: mm)

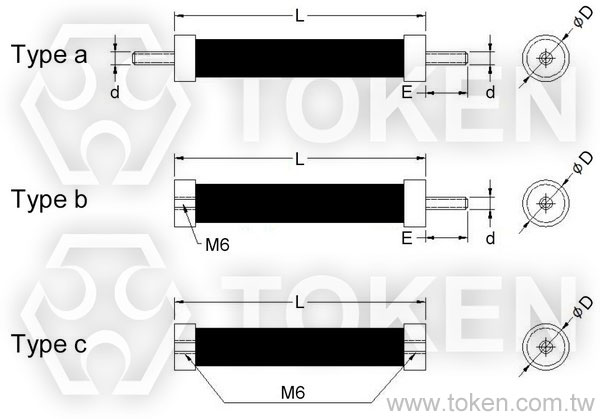

![大功率棒状高压电阻 (HI80P) 系列](image/hi80p-1.jpg) 大功率棒状高压电阻 HI80P 尺寸图 |
|
型号 |
额定功率 (W) |
最大工作电压 (KV) |
阻值范围 (Ω) |
L ±1mm |
E ±1mm |
D ±0.5mm |
d ±0.01mm |
HI80P-20 |
20 |
30 |
1 ~ 1G |
116 |
10 |
17 |
M6 |
HI80P-30 |
30 |
30 |
1 ~ 1G |
116 |
10 |
19 |
M6 |
HI80P-50 |
50 |
30 |
1 ~ 1G |
116 |
10 |
21 |
M6 |
HI80P-80 |
80 |
30 |
1 ~ 1G |
130 |
10 |
28 |
M6 |
HI80P-100 |
100 |
35 |
1 ~ 1G |
160 |
10 |
28 |
M6 |
HI80P-150 |
150 |
60 |
1 ~ 1G |
210 |
10 |
28 |
M6 |
HI80P-200 |
200 |
60 |
1 ~ 1G |
260 |
10 |
28 |
M6 |
HI80P-300 |
300 |
80 |
1 ~ 1G |
310 |
10 |
33 |
M6 |
主要技术参数 - (HI80)
料号 |
阻值范围 (Ω) |
公差 (%) |
温度系数 @25°C (-55°C ~ +105°C) |
绝缘耐压 |
绝缘电阻 |
工作温度范围 |
HI80D |
200 ~ 10G |
±1% ~ ±10% |
100ppm/°C,(±50ppm/°C 应要求) |
1000VDC |
≥ 10GΩ |
-55°C ~ +225°C |
HI80DS |
200 ~ 10G |
±5% ~ ±10% |
100ppm/°C,(±50ppm/°C 应要求) |
HI80T |
1 ~ 500M |
±0.1% ~ ±1% |
±25ppm/°C,(±15ppm/°C 应要求) |
HI80P |
1 ~ 1G |
±0.5% ~ ±10% |
±50ppm/°C,(±25ppm/°C 应要求) |
检验项目
检验项目 |
检验方法 |
性能要求 |
过载 |
5 倍额定功率,但不能超过最大连续工作电压的 1.5 倍,5 秒钟 |
ΔR ≤ ±(0.2%R + 0.01Ω) |
寿命 |
额定功率下 1000 小时 |
ΔR ≤ ±(0.5%R + 0.01Ω) |
稳态湿热 |
40°C, RH ≥ 95%, 240h |
ΔR ≤ ±(0.4%R + 0.01Ω) |
温度冲击 |
-65°C ~ 155°C, 5 次循环 |
ΔR ≤ ±(0.2%R + 0.01Ω) |

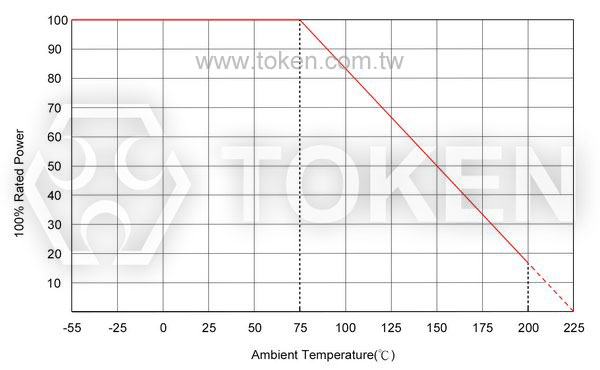

降功耗曲线图 - (HI80)

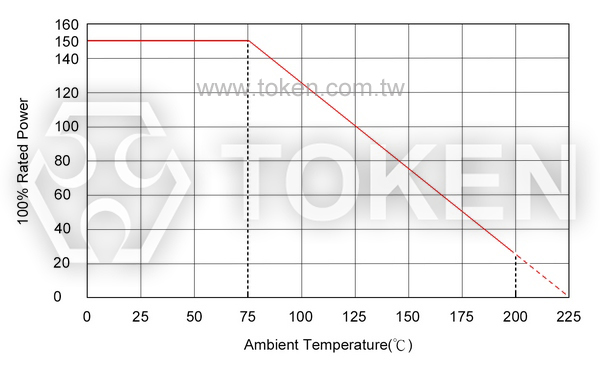

降功耗曲线图 - (HI80DS)
HI80 先进无感及钌膜的蛇形转印图案设计技术 - 先进技术材料
无电感量性能特点:
- HI80 无感设计,采用全膜或蛇形电阻钌膜模式。全膜模式应用于较低阻值,
而蛇形膜模则应用于较高的阻值。蛇形膜模提供曲折线进行相反方向的电流,
从而达到在整个电阻长度通量场的最大中和。
- 这种高效的无感结构,不会降低任何额定的性能优势,
对于需要高频率应用设计是非常理想的电阻器件。
蛇形图案丝网印刷设计:
- HI80 精密功率高压电阻器结合德键电子先进的无感蛇形图案,
及厚膜高通量丝网印刷矽胶涂层技术。
- 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,
提供了一个完整高压无感电阻器的封装。
- 两端端子和引线焊压在电阻芯片上,提供坚固电阻器的端子附件。
棒状常规型高压电阻 (HI80D) - 料号标识
HI80D |
103 |
1G |
F |
1 | 2 | 3 | 4 |
|
额定功率(W) |
20 |
2.5W |
26 |
3.7W |
39 |
5.2W |
103 |
12W |
154 |
20W |
|
阻值 (Ω) |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
|
阻值公差 (%) |
F |
±1% |
J |
±5% |
K |
±10% |
|
注: 温度系数 100ppm/°C,(±50ppm/°C 应要求)。
棒状全膜常规小型化高压电阻 (HI80DS) - 料号标识
HI80DS |
124 |
1G |
F |
1 | 2 | 3 | 4 |
|
额定功率(W) |
20 |
3W |
32 |
7W |
78 |
15W |
103 |
20W |
154 |
30W |
|
阻值 (Ω) |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
|
|
注: 温度系数 100ppm/°C,(±50ppm/°C 应要求)。
棒状超精密型高压电阻 (HI80T) - 料号标识
HI80T |
32 |
500M |
B |
1 | 2 | 3 | 4 |
|
额定功率(W) |
20 |
0.8W |
32 |
1.2W |
52 |
2W |
154 |
6W |
|
阻值 (Ω) |
10 |
10Ω |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
500M |
500MΩ |
|
阻值公差 (%) |
B |
±0.1% |
D |
±0.5% |
F |
±1% |
|
注: 温度系数 ±25ppm/°C,(±15ppm/°C 应要求)。
棒状大功率型高压电阻 (HI80P) - 料号标识
HI80P |
300 |
a |
1G |
F |
1 | 2 | 3 | 4 | 5 |
|
额定功率(W) |
20 |
20W |
30 |
30W |
150 |
150W |
300 |
300W |
|
|
阻值 (Ω) |
10 |
10Ω |
1K1 |
1.1KΩ |
110K |
110KΩ |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G |
1GΩ |
|
阻值公差 (%) |
D |
±0.5% |
F |
±1% |
J |
±5% |
K |
±10% |
|
注: 温度系数 ±50ppm/°C,(±25ppm/°C 应要求)。
