大功率 高压精密 高阻电阻器
(HI82) RoHS 符合
![高压精密电阻器 高阻电阻器 大功率高压电阻器 (HI82) RoHS系列](image/hi82.jpg)
高压精密电阻器 高阻电阻器
大功率高压电阻器 - (HI82) RoHS 系列
在高性能的高压应用中,常需使用大功率、长期稳定性、低温度系数的精密高值电阻器。德键推出了立式引脚型 (HI82) 使精密高值电阻和高压电阻器,上升到一种新的性能和品质水准以满足这些需求。
德键独有的精密全膜及蛇形转印图案 (Serpentine Pattern Design) 设计能力,采用独特的高速细线厚膜配浆系统,开发了一系列具备优异性能的高压应用电阻产品,特别是在较小的尺寸和更高的电阻值元件。通过采用合金钌浆膜材料,和 95% 高含铝量的陶瓷芯材料。德键能够控制非常精确的精密度的制造,稳定重要的高压工作温度范围的性能参数。(HI82) 厚膜电阻结合封闭式轨迹设计,具有低电流杂讯、线性电流电压、低 TCR、耐高温、耐久性、阻值范围宽广、长期稳定性、及低成本的优势。
细纹蛇形图案允许顶帽段用于镭射修整。这样的调整功能显示了比传统的全面进给法的 post-trim 更强的稳定性,允许调整到 0.1% 的阻值精度。
当然,蛇形图案保留了与常规设计的无感特征。所有这些性能改进都在径向片式,蛇形环绕格式中得到了令人信服的证明。
一种新型的精密高压高阻电阻器已成为可用,它具有更高的额定电压。此外, 许多其他重要的特征也得到了加强。
所有这些进展开辟了新的医学高压应用领域,如电子电路位于磁共振 (MRI) 和电脑断层扫描 (CT)。
德键 (HI82) 超精密高压电阻器,符合 RoHS 和无铅标准,提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。
下载 PDF 版本: 片式引脚型超精密高压电阻器 (HI82)。
(HI82) 家族成员 :
- (HI82D) 高阻、高压、超精密电阻器系列,阻值范围从 1MΩ 高至 10TΩ,精度公差从 30% 紧缩至 0.25% ,额定功率有 1W/1.2W/3W 可选择。
- (HI82H) 常规型高压精密兆欧电阻器系列,多档位精密度 1%/2%/5%/10%/20%/30%/50%,四种额定功率 0.5W/0.7/1W/2W 可选择,阻值从 1MΩ 至 1TΩ。
- (HI82T) 大功率高压电阻器系列,最大工作电压高达 35KV,30W 大额定功率低至 0.125W,阻值范围从 1Ω 高至 500MΩ,公差范围 0.5% 到 5%。
特性 :
- 高压高阻电阻,阻值可达 10TΩ。
- 厚膜、无感、功率大、耐湿、耐热、耐高压。
- 有机矽涂层保护。极佳低温度系数、及低电压系数。
应用 :
- 电压冲击发生器、脉冲调制器、电弧炉阻尼、能源研究。
- 脉冲雷达网络、电容消弧电路,缓冲高电压电路。
- X-ray/显像仪器,和 EMI/闪电抑制。

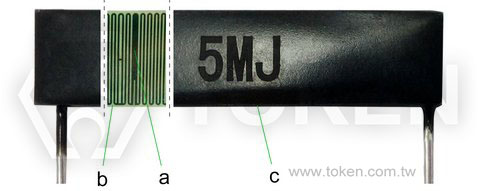

径向引线 片状 厚膜高压电阻器 - 组件构成
|
膜材质 (a) |
钌系浆料 |
基材 (b) |
95%三氧化二铝 |
包封材质 (c) |
高温硅树脂 |

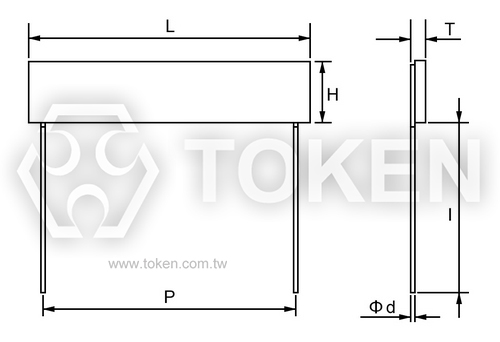

高压片状 径向引线 厚膜电阻器 - 尺寸规格 (单位: mm)
![高压片状 径向引线厚膜电阻器 (HI82)系列 尺寸规格](image/hi82-1.jpg) 高压片状 径向引线 厚膜电阻器 尺寸规格 (HI82)系列
|
|
HI82D 高压超精密高阻电阻器 |
型号 |
L ±1mm |
H ±1mm |
T ±0.5mm |
P ±2mm |
I ±3mm |
d ±0.1mm |
HI82D-1W |
30.0 |
6.0 |
1.4 |
27.5 |
20 |
0.4 |
HI82D-1BW |
40.0 |
6.0 |
1.4 |
37.8 |
20 |
0.4 |
HI82D-3W |
50.0 |
12.5 |
1.4 |
47.8 |
20 |
0.4 |
注:
- L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
- P = 标准引线间距 ( 通过弯度可达到其他跨距 )。
|
|
HI82H 常规型高压精密兆欧电阻器 |
型号 |
L ±1mm |
H ±1mm |
T ±0.5mm |
P ±2mm |
I ±3mm |
d ±0.1mm |
HI82H-05W |
3.2 |
2.5 |
0.9 |
2.0 |
20 |
0.4 |
HI82H-07W |
3.8 |
5.0 |
1.0 |
2.5 |
20 |
0.4 |
HI82H-1W |
6.3 |
3.5 |
1.0 |
5.5 |
20 |
0.4 |
HI82H-2W |
10.2 |
5.1 |
1.0 |
9.5 |
20 |
0.4 |
注:
- L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
- P = 标准引线间距 ( 通过弯度可达到其他跨距 )。
|
|
HI82T 大功率高压电阻器 |
型号 |
L ± 1mm |
H ± 1mm |
T ± 0.5mm |
P ± 2mm |
I ± 3mm |
d ± 0.1mm |
HI82T-0125W |
8 |
3.5 |
2 |
5.7 |
10 |
0.6 |
HI82T-025W |
10 |
5 |
2 |
7.7 |
10 |
0.6 |
HI82T-04W |
25 |
5 |
2 |
22.5 |
20 |
0.6 |
HI82T-05W |
35 |
5 |
2 |
32 |
20 |
0.6 |
HI82T-1W |
30 |
8 |
2 |
27 |
20 |
0.6 |
HI82T-2SW |
25 |
10 |
2 |
22 |
20 |
0.6 |
HI82T-2NW |
22 |
18 |
2 |
19 |
20 |
0.6 |
HI82T-2BW |
45 |
10 |
3 |
41.5 |
20 |
0.8 |
HI82T-3W |
60 |
10 |
3 |
56.5 |
20 |
0.8 |
HI82T-5W |
80 |
20 |
4 |
76.5 |
40 |
1.0 |
HI82T-10W |
97 |
23 |
4 |
93.5 |
40 |
1.0 |
HI82T-20W |
100 |
35 |
4 |
96.5 |
40 |
1.0 |
HI82T-30W |
100 |
48 |
4 |
96.5 |
40 |
1.0 |
注:
- L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
- P = 标准引线间距 ( 通过弯度可达到其他跨距 )。
|
技术参数 超精密高压高阻电阻器 - (HI82D)
型号 |
额定功率 P70(W) |
最大工作电压 (V) |
阻值范围 (Ω) |
公差 (%) |
温度系数(1) (ppm/°C) |
电压系数(2) (ppm/V) |
HI82D-1W |
1.0 |
10KV |
1M - 100M |
0.25/0.5/5/10 |
25/50/100 |
2ppm/V |
100M↑ - 1G |
1/2/5/10/20 |
50/100/250 |
5ppm/V |
1G↑ - 100G |
5/10/20/30 |
250/500 |
20ppm/V |
100G↑ - 1T |
5/10/20/30 |
500/1000 |
100ppm/V |
HI82D-1BW |
1.2 |
20KV |
1M - 100M |
0.25/0.5/5/10 |
25/50/100 |
1ppm/V |
100M↑ - 1G |
1/2/5/10/20 |
50/100/250 |
2ppm/V |
1G↑ - 100G |
5/10/20/30 |
250/500 |
10ppm/V |
100G↑ - 1T |
5/10/20/30 |
500/1000 |
50ppm/V |
HI82D-3W |
3.0 |
30KV |
1M - 100M |
0.25/0.5/5/10 |
25/50/100 |
1ppm/V |
100M↑ - 1G |
1/2/5/10/20 |
25/50/100 |
1ppm/V |
1G↑ - 100G |
5/10/20/30 |
100/250 |
5ppm/V |
100G↑ - 1T |
5/10/20/30 |
250/500 |
25ppm/V |
1T↑ - 10T |
10/20/30 |
500/1000 |
100ppm/V |
注:
- (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C; (2) 电压系数在 10V 和 100V 之间测量。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数,可洽德键。
特性参数 超精密高压高阻
连续工作电压 Continuous Operating Voltage |
V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 |
测量电压 Measuring Voltage |
标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 |
温度系数 ppm/°C TCR ppm/°C |
温度范围 +25°C~+125°C |
温度系数 TCR 25/50 |
1G 阻值以上: +25°C~+85°C。 |
工作温度范围 Operating Temperature Range |
-55°C ~ +125°C |
气候类型 EN 60068-1 Climatic Category to EN 60068-1 |
55/125/56 |
湿度/接触保护 Humidity-/Contact Protection |
漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤10G |
>10G |
<1% |
<2% |
最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs.
|
≤10G |
>10G |
<1% |
<2% |
技术参数 常规型 精密高压兆欧电阻器 - (HI82H)
型号 |
额定功率 P70(W) |
最大工作电压 (V) |
阻值范围 (Ω) |
公差 (%) |
温度系数(1) (ppm/°C) |
电压系数(2) (ppm/V) |
刻槽 |
未刻槽 |
HI82H-05W |
0.5 |
300 |
1000 |
1M - 100M |
1/2/5/10 |
TC25/50/100 |
50ppm/V |
100M↑ - 500M |
2/5/10/20 |
TC50/100/250 |
100ppm/V |
500M↑ - 1G |
5/10/20 |
TC100/250 |
100ppm/V |
1G↑ - 10G |
5/10/20/30 |
TC250/500 |
500ppm/V |
10G↑ - 100G |
5/10/20/30 |
TC500/1000 |
1000ppm/V |
100G↑ - 1T |
- |
- |
- |
HI82H-07W |
0.7 |
300 |
500 |
1M - 100M |
2/5/10 |
TC50/100 |
50ppm/V |
100M↑ - 500M |
5/10/20 |
TC100/250 |
100ppm/V |
500M↑ - 1G |
5/10/20 |
TC100/250 |
100ppm/V |
1G↑ - 10G |
10/20/30 |
TC250/500 |
500ppm/V |
10G↑ - 100G |
10/20/30 |
TC500/1000 |
1000ppm/V |
100G↑ - 1T |
- |
- |
- |
HI82H-1W |
1.0 |
1200 |
2500 |
1M - 100M |
1/2/5/10 |
TC25/50/100 |
10ppm/V |
100M↑ - 500M |
1/2/5/10/20 |
TC25/50/100 |
25ppm/V |
500M↑ - 1G |
1/2/5/10/20 |
TC100/250 |
25ppm/V |
1G↑ - 10G |
2/5/10/20 |
TC100/250 |
100ppm/V |
10G↑ - 100G |
5/10/20/30 |
TC250/500 |
250ppm/V |
100G↑ - 1T |
10/20/30/50 |
TC500/1000 |
500ppm/V |
HI82H-2W |
2.0 |
4000 |
6000 |
1M - 100M |
1/2/5/10 |
TC25/50/100 |
5ppm/V |
100M↑ - 500M |
1/2/5/10/20 |
TC25/50/100 |
10ppm/V |
500M↑ - 1G |
1/2/5/10/20 |
TC25/50/100 |
10ppm/V |
1G↑ - 10G |
2/5/10/20 |
TC50/100 |
25ppm/V |
10G↑ - 100G |
5/10/20/30 |
TC100/250 |
100ppm/V |
100G↑ - 1T |
5/10/20/30 |
TC250/500 |
250ppm/V |
注:
- (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C; (2) 电压系数在 10V 和 100V 之间测量。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数,可洽德键。
特性参数 常规型 精密高压兆欧电阻器
连续工作电压 Continuous Operating Voltage |
V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 |
测量电压 Measuring Voltage |
标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 |
温度系数 ppm/°C TCR ppm/°C |
温度范围 +25°C~+125°C |
温度系数 TCR 25/50 |
1G 阻值以上: +25°C~+85°C。 |
工作温度范围 Operating Temperature Range |
-55°C ~ +125°C |
气候类型 EN 60068-1 Climatic Category to EN 60068-1 |
55/125/56 |
湿度/接触保护 Humidity-/Contact Protection |
漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G |
≤10G |
>10G |
<1% |
<2% |
<5% |
最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G |
≤10G |
>10G |
<0.5% |
<1% |
<2% |
主要技术参数 高压大功率电阻器 - (HI82T)
型号 |
额定功率 P75(W) |
最大工作电压 (KV) |
阻值范围 (Ω) |
公差 (%) |
温度系数 |
HI82T-0125W |
1/8W |
2KV |
1 ~ 500M |
±0.5% ~ ±5% |
±100ppm/°C |
HI82T-025W |
1/4W |
4KV |
1 ~ 500M |
HI82T-04W |
2/5W |
10KV |
1 ~ 500M |
HI82T-05W |
1/2W |
15KV |
1 ~ 500M |
HI82T-1W |
1W |
15KV |
1 ~ 500M |
HI82T-2SW |
2W |
20KV |
1 ~ 500M |
HI82T-2NW |
2W |
20KV |
1 ~ 500M |
HI82T-2BW |
2W |
20KV |
1 ~ 500M |
HI82T-3W |
3W |
25KV |
1 ~ 500M |
HI82T-5W |
5W |
30KV |
1 ~ 500M |
HI82T-10W |
10W |
35KV |
1 ~ 500M |
HI82T-20W |
20W |
35KV |
1 ~ 500M |
HI82T-30W |
30W |
35KV |
1 ~ 500M |
注:
- 温度系数 @25°C (25°C ~ +105°C)。 温度系数: ±15ppm/°C 应要求。
- 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
- 规格外参数,可洽德键。
特性参数 高压大功率电阻器
连续工作电压 Continuous Operating Voltage |
V = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。 |
测量电压 Measuring Voltage |
标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。 |
温度系数 ppm/°C TCR ppm/°C |
温度范围 +25°C~+105°C |
温度系数 TCR 25/50 |
1G 阻值以上: +25°C~+105°C |
工作温度范围 Operating Temperature Range |
-55°C ~ +225°C |
气候类型 EN 60068-1 Climatic Category to EN 60068-1 |
55/125/56 |
绝缘耐压 Insulation withstand voltage |
1000VDC |
绝缘电阻 Insulation resistance |
≥ 10GΩ |
湿度/接触保护 Humidity-/Contact Protection |
漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁; 不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。 |
稳定性: 储存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G |
≤10G |
>10G |
<1% |
<2% |
<5% |
最大电压稳定性: 最大电压/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G |
≤10G |
>10G |
<0.5% |
<1% |
<2% |

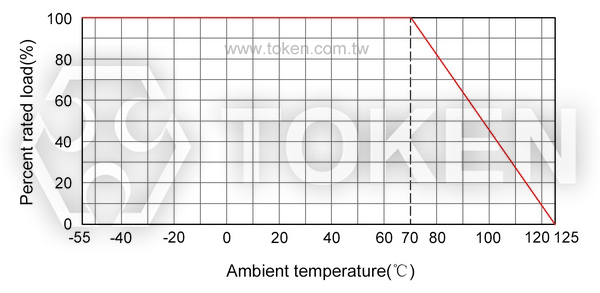

降功耗曲线图 - (HI82D & HI82H)

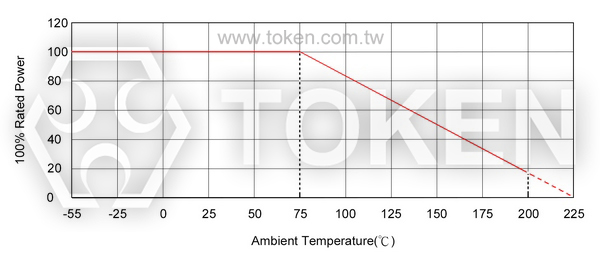

降功耗曲线图 - (HI82T)
HI82 先进无感及钌膜的蛇形转印图案设计技术 - 先进材料技术
无电感量性能特点:
- HI82 无感设计,采用全膜或蛇形电阻钌膜模式。全膜模式应用于较低阻值,
而蛇形膜模则应用于较高的阻值。蛇形膜模提供曲折线进行相反方向的电流,
从而达到在整个电阻长度通量场的最大中和。
- 这种高效的无感结构,不会降低任何额定的性能优势,
对于需要高频率应用设计是非常理想的电阻器件。
- 全膜转印未刻值能承受更高的工作电压。
蛇形图案丝印设计:
- HI82 精密功率高压电阻器结合德键电子先进的无感蛇形图案,
及厚膜高通量丝网印刷矽胶涂层技术。
- 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,
提供了一个完整高压无感电阻器的封装。
- 两端端子和引线焊压在电阻芯片上,提供坚固电阻器的端子附件。
片式厚膜 高压超精密高阻电阻器 (HI82D) - 料号标识
HI82D |
1W |
1G |
F |
E |
1 | 2 | 3 | 4 | 5 |
|
额定功率 (W) |
1W |
1.0W |
1BW |
1.2W |
3W |
3.0W |
|
阻值 (Ω) |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
|
阻值公差 (%) |
C |
±0.25% |
D |
±0.5% |
F |
±1% |
J |
±5% |
K |
±10% |
M |
±20% |
N |
±30% |
|
温度系数 (ppm/°C) |
C |
±25ppm/°C |
D |
±50ppm/°C |
E |
±100ppm/°C |
L |
±250ppm/°C |
I |
±500ppm/°C |
R |
±1000ppm/°C |
|
径向引线 常规型 精密兆欧高压电阻器 (HI82H) - 料号标识
HI82H |
2W |
1G |
F |
E |
1 | 2 | 3 | 4 | 5 |
|
额定功率 (W) |
05W |
0.5W |
07W |
0.7W |
1W |
1.0W |
2W |
2.0W |
|
阻值 (Ω) |
1M1 |
1.1MΩ |
110M |
110MΩ |
1G5 |
1.5GΩ |
10G |
10GΩ |
1T |
1TΩ |
|
阻值公差 (%) |
F |
±1% |
G |
±2% |
J |
±5% |
K |
±10% |
M |
±20% |
N |
±30% |
|
温度系数 (ppm/°C) |
C |
±25ppm/°C |
D |
±50ppm/°C |
E |
±100ppm/°C |
L |
±250ppm/°C |
I |
±500ppm/°C |
R |
±1000ppm/°C |
|
片状厚膜 高压大功率电阻器 (HI82T) - 料号标识
HI82T |
30W |
500M |
F |
E |
1 | 2 | 3 | 4 | 5 |
|
额定功率 (W) |
0125W |
1/8W |
04W |
2/5W |
2BW |
2W |
10W |
10W |
30W |
30W |
|
阻值 (Ω) |
10 |
10Ω |
1M1 |
1.1MΩ |
110M |
110MΩ |
500M |
500MΩ |
|
阻值公差 (%) |
D |
±0.5% |
F |
±1% |
J |
±5% |
|
温度系数 (ppm/°C) |
E |
±100ppm/°C |
C5 |
±15ppm/°C 应要求 |
|
注: 如果没有提供温度系数和测量电压的要求,(HI82D)、(HI82H) 和 (HI82T) 则依标准值的最大值供货,测量电压为10V。
