无感陶瓷管形高压电阻器
(RMCD)德键(RMCD)无感陶瓷管形高压电阻器,具有更高能量功耗和更高的耐压。
大功率分压电阻器 RMCD 扩展了德键电子先进的高压专有技术,可取代市场上较大的电阻器。
德键 RMCD 是无感陶瓷管式高压电阻器。由体积较大的电阻材料制成,这些电阻有能力处理比线绕或金属膜电阻更高的脉冲功率,使 RMCD 适合于快速能源吸收和高能量脉冲工作。
RMCD 陶瓷高压电阻提供更高的平均功耗的优点,同时能保持高浪涌能量,高耐压,无电感量的特性。特别是在射频的应用,如信号传送器和调制解调器,其陶瓷管的设计提供更有效的对流冷却。
此外,RMCD 高压电阻分压器提供高峰值电压和功率能量结合成极高工作电压。 这些规格可以提供许多先进的电子系统重要的改进,包括行波管电源供应器,雷达系统,X 射线系统,分析设备,高分辨率 CRT 显示器。
德键还将生产规格以外的 RMCD 高压电阻,以满足客户的要求,提供应用和设计工程师全面支持,及全球客户服务。 请与德键业务接洽,并取得最新的产品信息。
特性 :
- 阻值公差: K(±10%)。
- 只有 0.4µH max. 电感量。
- 工作介质:空气,绝缘油,SF6
- 电阻范围: 75 ohm ~ 1 Kohm。
- 瞬间耐更大的电流,更大的峰值能量。
- 峰值电压高达 74 KV, 功率(W)高达 100W。
应用:
- X射线,激光,医疗除颤仪。
- 雷达,马达驱动器,广播发射机。
- 缓冲电路,虚拟负载,能源研究。
- 动态制动,功率调节,软启动/电流限制器。
- 射频放大器,半导体工艺,脉涌电压发生器。

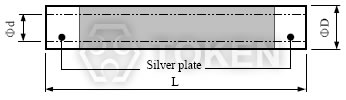

RMCD - 主要规格(单位: mm)
|
|||||||||
Type | 尺寸 (mm) | 阻值范围 (Ω) |
阻值误差 (%) |
热容量 (KJ) |
冲击电压 (KV) |
额定功率 (W) |
|||
L±3.0 | ΦD±2.0 | Φd±2.0 | |||||||
RMCD-100 | 305 | 25.4 | 15.5 | 75 ~ 1K | ±10 | 30 | 75 | 100 | |
RMCD-90 | 250 | 25.4 | 15.5 | 25 | 60 | 90 | |||
RMCD-70 | 200 | 25.4 | 15.5 | 20 | 45 | 70 | |||
RMCD-50 | 150 | 25.4 | 15.5 | 15 | 30 | 50 | |||
RMCD-35 | 100 | 25.4 | 15.5 | 10 | 15 | 35 |
RMCD - 电子特性
型号 | 额定功率 | 温度系数 | 电阻率 | 比热 | 电感值 | 密度 | 最高使用温度 |
RMCD | 35 ~ 100W | -500 ~ -1500PPM/°C | 5 ~ 80Ω·cm | 2J/cm3·°C | 0.4µH max | 2.25g/cm3 | 220°C max |
管形陶瓷无感高压电阻(RMCD) 料号标识
RMCD | 100W | 100R | K | S | B | |||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | |||||||||||||||||||||||||||||
|
|
|
|
|
|
