碳晶电阻 有机实芯电阻器
高脉冲 (CCR)德键(CCR)高脉冲碳晶实芯电阻器,是处理峰值脉冲浪涌最佳的选择。
CCR 碳晶实芯电阻器系列具有高脉冲的承受能力,是德键电子为设计工程师提供了高电压、高能量、高脉冲的紧凑解决应用方案。虽然,许多电阻器制造商声称能提供实芯碳晶电阻器的替代品。然而,这些线绕或厚膜的选择,并不完全匹配脉冲性能和碳晶组成的低电感量。
德键 CCR 系列提供工业界碳晶组成的电阻器,实芯的导电复合材料棒,化学成分的改变而产生不同的电阻值。
碳晶实芯组成的主要优点是其脉冲处理能力。因为整体的导电复合棒,所以热质量大大提高,因而产生更高的能量性能。由于汽车点火系统的应用,医疗监测设备和输出电阻的起搏器,需高的峰值电压要求,德键 CCR 系列碳晶实芯电阻器是完美的选择。
CCR 系列提供额定功率 1/4W、1/2W、1W 和 2W 于 25°C,实芯导电材料产生不同的电阻值,阻值范围 1.8Ω ~ 22KΩ,电阻公差 J(±5%)、K(±10%) 和 M(±20%)。电阻器 5%、10% 和 20% 的公差精度有 4 个色环示值和公差依照 IEC62。
德键的客户设计订制解决方案,旨在成功及时满足客户需要的技术和成本效益。联系我们与您的特定需求。
特性:
- 低电感量。
- 碳晶实芯结构。
- 高脉冲,高能量承受能力。
- 额定功率 1/4W ~ 2W。
- 阻值范围 1.8Ω ~ 22KΩ。
- 电阻公差 J(±5%)、K(±10%) 和 M(±20%)。
- 产品符合无铅和 RoHS 标准。
应用:
- 闪光灯。
- 高压电源。
- 高功率照明。
- 医疗起颤器。
- AC 变压器,浪涌电流限制。
- 保护(如放电电路,浪涌保护)。
- 电视机,CRT 显示器,焊接,汽车。

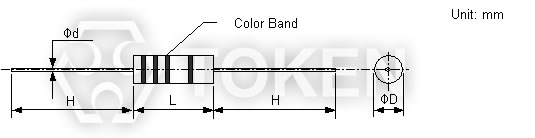

尺寸规格 (单位: mm) (CCR)
|
||||||||
型号 | 额定功率 | L | Φ D | H | Φ d | |||
CCR | 1/4W | 6.3 | +1.0 | 2.3±0.3 | 27±2 | 0.60±0.02 | ||
-1.0 | ||||||||
CCR | 1/2W | 9.5 | +0.5 | 3.5±0.3 | 27±2 | 0.70±0.02 | ||
-1.5 | ||||||||
CCR | 1W | 15 | +1.5 | 6.0±0.3 | 28±2 | 0.80±0.02 | ||
-0.5 | ||||||||
CCR | 2W | 18 | +0.5 | 8.0±0.3 | 27±2 | 1.00±0.02 | ||
-1.5 |
标称电阻值 (CCR)
型号 | 额定功率 | 额定阻值 | E12,E24 精度范围 |
最高 使用电压 |
最高 负载电压 |
额定环境 温度 |
工作温度 范围 |
CCR | 1/4W | 2.2Ω ~12MΩ | J(±5%) K±10% M±20% |
250V | 400V | +70°C | -55°C ~ +125°C |
CCR | 1/2W | 2.2Ω ~22MΩ | 350V | 700V | +70°C | -55°C ~ +125°C | |
CCR | 1W | 2.2Ω ~ 22KΩ | 500V | 1000V | +70°C | -55°C ~ +125°C | |
CCR | 2W | 1.8Ω ~ 10KΩ | 500V | 1000V | +70°C | -55°C ~ +125°C |
额定电压 = ![]() |

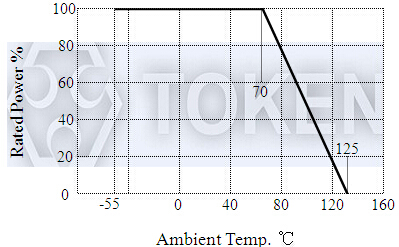

功率衰减曲线图 (CCR)
|
电阻电气特性 (CCR)
项 目 | 性能要求 | 测试方法 | |||
阻值温度特性 | 阻值范围 | 最大阻值变化率% | 测试温度 +20°C /-40°C /+20°C /+100°C /+20°C |
||
-40~+20°C | +20~+100°C | ||||
<1KΩ | ±6.5% | ±5.0% | |||
1.1KΩ -10KΩ | ±10% | ±6.0% | |||
11KΩ -100KΩ | ±13% | ±7.5% | |||
11KΩ -1MΩ | ±15% | ±10% | |||
1.1MΩ -10MΩ | ±20% | ±15% | |||
>11MΩ | ±25% | ±20% | |||
短时间过负荷 | Δ R≤±2.5% | 施加电压应为2.5倍额定电压或最大负载电压(取小者)5秒 | |||
耐电压 | 没有击穿或飞弧 | 2倍最大工作电压,测试一分钟 | |||
引线 强度 |
拉力 | 没有明显的损伤 ΔR≤±2% |
10牛顿10秒 | ||
弯曲 | 弯曲 4*90°10秒 | ||||
扭转 | 相反方向3*360° | ||||
振动试验 | 无明显损伤 | 10~50Hz三维方向上各2小时 | |||
耐焊性 | 标志清晰,没有明显的损伤 ΔR≤±5% | 350°C 距根部4亳米3秒钟 | |||
可焊性 | 覆盖95%面积以上 | 235°C 距根部2毫米2秒钟 | |||
温度循环 | ΔR≤±2% 没有明显的损伤 | - 40°C(30分钟)~85°C(30分钟) 5个循环 | |||
耐湿性 | ΔR≤±10% 没有明显的损伤 | 40°C,95%RH,240小时 | |||
耐久性 | ΔR≤±10% 没有明显的损伤,标志清晰 | 额定电压或最大工作电压,通1.5小时,断0.5小时后,40°C时1000个小时 |
料号标识 (CCR)
CCR | 1/2W | 120R | K | P | |||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||
|
|
|
|
|
碳晶实芯 (CCR) 规格书
高脉冲碳晶实芯电阻器 (CCR) 规格书下载 (422KB)。
电阻器 (R) 说明书及相关资料说明书下载 (472KB)。
电阻器引脚引线加工成型与尺寸说明书下载 (301KB)。
通用型电阻器概述及相关说明下载 (245KB)。
选择最佳性能电阻的具备条件下载 (284KB)。
绕线电阻器、通用商业电阻器、保险丝熔断电阻器全系列说明书下载 (1,326KB)。
如何读取电阻器的色环色码与标称阻值说明书下载 (260KB)。
典型 RoHS 回流焊曲线图文说明下载 (309KB)。
通用型电阻器常用技术用语说明书下载 (434KB)。
各类型电阻器使用注意事项说明书下载 (444KB)。
电阻器常用词汇及术语说明书下载 (258KB)。
