线绕电阻 绕线电阻器
(KNP)(KNP) 绕线电阻器应用越来越广泛,价格越来越大众化。
绕线电阻器 KNP 系列应用越来越广泛,价格越来越低廉。德键电子推出经济型的线绕电阻器,具有耐热性、低温度系数、重量轻、耐短时间过负载、低杂音、阻值经年变化小等优点。并且提供多种多样的包装尺寸。德键的绕线电阻提供 15 个标准尺寸,额定功率从 0.5W 到 12.5W,严谨的公差精度 1%,2%,和 5%。
KNP 绕线系列旨在提供增强的脉冲处理能力和提高防燃的保护。德键 KNP 绕线系列符合 RoHS 规范和无铅引线端子的要求,且可以提供多种引脚加工成形的选择,如径向引脚、MB 型、F 型、FK 型、和 M 型。
KNP 绕线系列电阻器趋向小型化,普遍应用在工业制程控制和断路的产品,尤其是在消费产品的领域。除此之外,德键先进的线绕技术消除了温度过高的风险,使 KNP 电阻系列也是工业应用高可靠性要求的理想选择。
德键采用高纯度的陶瓷棒,组装电阻端盖与焊接端子。采用精密绕线将高级电阻绕线于陶瓷棒上,点焊于铁帽。再涂上防燃性环氧树脂的保护涂层,以提供机械、电气、和气候保护。可提供引脚加工成形。
为了及时解决您的技术难题及市场竞争需求,德键定制的解决方案是您最好的选择。请联系我们告知您的详细需求。
特性:
- 低成本。
- 出色的脉冲负载能力。
- 宽广阻值范围 0.1 Ω 到 3kΩ。
- 工作温度范围 -55°C ~ 155°C。
- 范围广泛的额定功率 0.5W 到 12.5W。
- 产品符合无铅引线端子和 RoHS 标准。
应用:
- 镇流器。
- 电动工具。
- 电源,焊接机。
- 高电压的应用。
- 消费类产品应用。
- 家庭娱乐,家电产品。
一般规格 & 尺寸 (单位:mm) (KNP)
|
|||||||||
型号 | 额定功率 | 尺寸 (MM) | 阻值范围(Ω) | 公差 | |||||
D ± 0.5 | L ± 1 | H ± 3 | d ± 0.05 | ||||||
KNP | KNP-50 | 1/2W | 4 | 9.0 | 26 | 0.50~0.55 | 0.1-50 Ω | ± 1% ± 2% ± 5% |
|
KNP-100 | 1W | 4 | 9.0 | 26 | 0.50~0.55 | 0.1-50 Ω | |||
KNP-100B | 1W | 4.5 | 11.5 | 26 | 0.75~0.80 | 0.1-100 Ω | |||
KNP-200 | 2W | 4.5 | 11.5 | 26 | 0.75~0.80 | 0.1-100 Ω | |||
KNP-200B | 2W | 5.5 | 15.5 | 35 | 0.75~0.80 | 0.1-200 Ω | |||
KNP-300 | 3W | 5.5 | 15.5 | 35 | 0.75~0.80 | 0.1-200 Ω | |||
KNP-400 | 4W | 6.5 | 17.5 | 35 | 0.75~0.80 | 0.1-300 Ω | |||
KNP-500 | 5W | 6.5 | 17.5 | 35 | 0.75~0.80 | 0.1-400 Ω | |||
KNP-500B | 5W | 8.5 | 24.5 | 38 | 0.75~0.80 | 0.1-400 Ω | |||
KNP-600 | 6W | 8.5 | 24.5 | 38 | 0.75~0.80 | 0.1-1K Ω | |||
KNP-700 | 7W | 8.5 | 24.5 | 38 | 0.75~0.80 | 0.1-1.5K Ω | |||
KNP-800 | 8W | 8.5 | 42 | 38 | 0.75~0.80 | 0.1-2K Ω | |||
KNP-1000 | 10W | 8.5 | 42 | 38 | 0.75~0.80 | 0.1-2K Ω | |||
KNP-1000B | 10W | 8.5 | 54 | 38 | 0.75~0.80 | 0.1-3K Ω | |||
KNP-1250 | 12.5W | 8.5 | 54 | 38 | 0.75~0.80 | 0.1-3K Ω |
环境测试条件 (KNP)
|
|||||||||
测 试 项 目 | 条件 | 规格 | |||||||

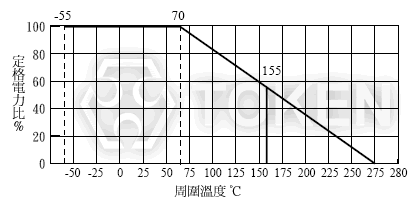

工作温度范围 |
-55 °C ~ 275 °C (0W) | ||||||||
温度系数 |
Room temperature/100 °C up | ± 300 PPM / °C | |||||||
短时间过负载 | 10 times of rated wattage for 5 sec. | ± 2 % | |||||||
额定负载 | Rated wattage 30 min. | ± 1 % | |||||||
耐电压 | 500VAC 1 min | ± 1 % | |||||||
温度循环 | -20 °C ~ 85 °C 5 cycles | ± 1 % | |||||||
负载寿命 | 70 °C on ~ off cycle 1000 hrs. | ± 5 % | |||||||
耐湿寿命 | 40 °C 95% RH on ~ off cycle 500 hrs. | ± 3 % | |||||||
不燃性 | 16 times of rated wattage for 5 min | not flamed |
电阻器使用注意事项 (KNP)
绕线电阻器应用注意事项
- 当被用于交流电路时,绕线结构会产生电感成分或寄生感量,所以可能会导致不寻常的现象,如振动等。
与其它组件的偏差,应当记入认真考虑使用。 - 应用与安置:绕线电阻使用不同的金属丝作为阻抗元件。有时电阻线是非常细(比人的头发细),
非常容易断裂在环境中含有盐,灰,灰尘,和腐蚀性物质。应避免在这种环境中使用。 - 不要安装在尘土飞扬的地区,因为积累会导致短路和电导不良。
料号标识 (KNP)
KNP-100 | - | 1W | 10R | J | P | ||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | |||||||||||||||||||||||||||||||
|
|
|
|
|
