跳线 零欧姆电阻器
(JW、ZO)跳线、零欧姆电阻器(ZO、JW),迅速解决印制电路板 PCB 连接方案。
跳线(JW 系列零欧姆链接)和零欧姆电阻器(ZO 系列)是用来联接 P.C. 板上的两点线路而设计,常用于印刷电路板的连接装置元器件,常被归类于电阻器相同的规格包装。
零欧电阻相当于很窄的电流通路,能够有效地限制环路电流,使噪声得到抑制。电阻在所有频带上都有衰减作用 (零欧电阻也有阻抗),这点比电感的磁珠强。
JW 和 ZO 系列电阻值大约 0.05Ω,且标称规格值为最大 0.05Ω。因此,一个分数宽容(以百分比零欧姆的理想值)将会是无限值的,所以跳线,零欧姆电阻器是不指定公差精度。
轴向插件型的零电阻器适用于自动插入设备,一般于本体标有一条黑色的色环。
德键的 JW 和 ZO 系列为 PCB 提供了一种快速的连接方案:
- 藉由接点的连接,改变电路。
- 需要新的点连接的“事后设计”。
- 在 PCB 板无法连接的两点,必须越过或跳过电路路径。
允许客户在 PCB 布局的标准化,使用跳线及零欧姆电阻变化所需的模式,德键多样式的跳线、零欧姆电阻器,可满足设备互相连接介于点与 PCB 板之间的跳线或分频器。
联系我们与您的特定需求。
特性:
- 最大阻值 0.05Ω
- 引线材料:镀锡铜引线。
- 包装:带装/卷装或散装。
- 符合 RoHS 标准和 100% 无铅。
- 理想直-通过点之间的 PC 主板
应用:
- 中断处理。
- 中断处理,输入和输出分配。
- 理想的电路板连接装置,联接 P.C.板上两条线路。
- 在 PCB 测试板虚拟元件,电路设计变更,接点的增减联接。
- 改变电路接点的连接。适用于自动插件

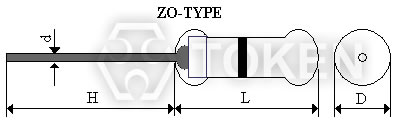

一般规格 (单位: mm) (ZO)
|
||||||||||||
类型 | 功率 | 尺寸 (mm) | ||||||||||
L Max. | D Max. | H ± 3 | d+0.02 -0.04 | |||||||||
ZO - 1/8 | 0.125W | 4.2 | 2.0 | 28 | 0.5 | |||||||
ZO- 1/4 | 0.25W | 6.8 | 2.5 | 28 | 0.5 |

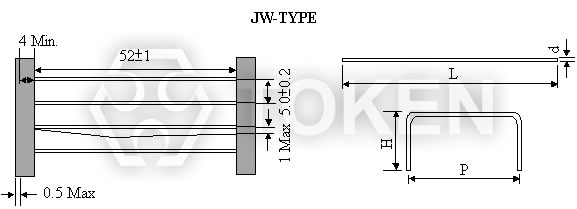

一般规格(单位: mm) (JW)
|
||||||||||||
类型 | L±1 | d+0.02 -0.04 | H | P | ||||||||
JW-A | 61.5 | 0.5 | 3 - 10 | 5 - 30 | ||||||||
JW-B | 61.5 | 0.6 | 3 - 10 | 5 - 30 |
电器特性 (JW、ZO)
测 试 项 目 | 性 能 |
最大阻值 | 0.05Ω |
线径材料 | tin-plead copper |
本体材料 | Electrical grade, high performance molding compound |
绝缘电阻 | Dry - 10,000MΩ; Wet - 100MΩ |
耐电压 | Atomspheric-500V RMS, Reduced-325V RMS |
绝缘熔断 | Resistor Insulation is self extinguishing within 10 seconds after externally applied flame is removed. |
正确额定 | 25 AMPS at 25°C, dreading to 0 AMPS at 150°C |
用途 (JW、ZO)
数字和模拟等混合电路中单点接地 (GND: Grouding/Earthing):
- 地:电路中的一个参考点,该点电位作为标称的零电位,其它所有电位均相对于该点而定。经常,但并非总是,将该点直接连接到地。
- 地是参考的零电位,只要是地,最终都要接到一起,然后归入大地。如果不连接在一起,就会产生"浮地",存在电压差,容易积累电荷,易造成静电。
- 所有电压都是参考地得出的,故地的标准要一致,各种地应短接在一起。人们认为大地能够吸收所有电荷,始终维持稳定,是最终的地参考点。
- 虽然有些 PCB 板子没有接大地,但发电厂是接大地的,板子上的电源最终还是会返回发电厂后归入地。
- 如果把模拟地和数字地大面积直接相连,会导致互相干干扰。不短接又不妥。
有四种方法可解决此问题: - 采用磁珠连接:
磁珠的等效电路相当于带阻限波器,只对某个频点的噪声有显著抑制作用。
使用时,需要预先估计噪点频率,以便选用适当的型号。对于频率不确定或无法预知的情况,磁珠不合适。 - 采用电容连接:
电容隔直通交,易造成浮地。 - 采用电感连接:
电感体积大,杂散参数太多,不稳定。 - 采用零欧姆电阻连接:
零欧电阻能够有效地限制环路电流,抑制噪声。
电阻在所有频点上都有衰减作用(零欧电阻也有阻抗),这点要比磁珠强。
跨接时用于电流回路:
- 当分割电地平面后,造成信号最短回流路径断裂,此时,信号回路不得不绕道,形成很大的环路面积,使电场和磁场的影响变强,
容易造成干扰。
在分割区上跨接零欧电阻,可提供较短的回流路径,减小干扰。
功能 (JW、ZO)
主要做为跳线使用:
- 功能性强,安装方便。
在数字和模拟等混合电路中,往往要求两个地分开,并且单点连接:
- 我们可以用一个零欧姆电阻来连接这两个地,而不是直接连在一起。
- 这样做的好处就是:地线被分成了两个网络,在大面积铺铜等处理时,就会方便得多。附带提示一下,这样的场合,有时也会用电感或者磁珠等来连接。
替代保险丝用:
- 由于 PCB 上走线的熔断电流较大,如果发生短路过流等故障时,很难熔断,可能会带来更大的事故。
- 由于零欧姆电阻的电流承受能力比较弱(其实零欧姆电阻也是有一定的电阻的,只是很小而忽略),过流时就先将零欧姆电阻器熔断了,从而将电路断开,故有些工程师采用此种方式来防止了重大事故的发生(本公司并不推荐此种方式)。
- 有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。缺点是:熔断的时间,温度,电流,及电压无法精确掌握。
- 故不推荐用跳线或零欧姆电阻器来代替保险丝。如需使用保险丝功能,建议使用德键电子的熔断型电阻器,或温度保险丝电阻器。
为调试预留的位置:
- 可以根据需要,决定是否安装,或者其它的值。有时也会用*来标注,表示由调试时决定。
作为配置电路使用:
- 这个作用跟跳线或者拨码开关类似,但是是通过焊接固定上去的,这样就避免了一般用户随意修改配置。
- 通过安装不同位置的电阻,就可以更改电路的功能或者设置地址。
- 空置跳线在高频时相当于天线,用零欧姆电阻器(有贴片及引脚型可供选择)的效果更佳。
其他用途:
- 布线时的跨线调试、或测试时的临时取代其它元器件,作为温度补偿器件,或是出于 EMC 对策的需要。
- 另外,零欧姆电阻比过孔的寄生电感小。
料号标识 (JW、ZO)
ZO-1/4 | - | 0.25W | TB | ||||||||||||||
1 | 2 | 3 | |||||||||||||||
|
|
|
