轴向模压型精密绕线电阻器
(BWW)德键新一代的轴向模压(BWW) 精密线绕功率型电阻器,
能在任何的恶劣环境下工作。
![轴向模压型精密绕线电阻器 BWW 系列](image/wirewound-resistors-bww-1.jpg)
在新一代的轴向模压型 BWW 精密线绕电阻器系列,德键电子采用高纯铝陶瓷棒线绕,CNC 精密电子机床焊接,确保整个电阻的散热性一致性。同时,德键使用了最先进的模压封装技术, 将功率型精密线绕电阻棒用环氧树酯塑封包装。
BWW 模压系列具有广泛的电阻值从 0.1Ω 至 39KΩ,严格符合美国军规 MIL-R-93 要求标准。Ayrton Perry 可根据客户的要求来提供无感线绕型。BWW 精密线绕电阻器,其低电阻值及无感特性适合电流感测的应用。
德键 BWW 所有系列都具有最佳的体积与功率比,额定功率范围 0.5W 到 10W 于 25°C。严谨的公差精度 ±0.1%,±0.25%,±0.5%,±1%,和 ±2%,卓越稳定性的低温度系数 (TCR) ±25PPM/°C,±50PPM/°C,和 ±150PPM/°C。这使得 BWW 系列非常适合用于高精密应用。
BWW 精密线绕系列符合 RoHS 标准和 100%(无铅)涂层引线端子。为了及时解决您的技术难题及市场竞争需求,德键定制的解决方案是您最好的选择。请联系我们,告知您的详细需求。
特性:
- 高精确度和可靠性。
- 符合 MIL-R-93 标准。
- 优秀的负载寿命稳定性。
- 绝缘,防潮,轴向模压。
- 符合 RoHS 标准的 100% 无铅。
- 操作温度范围 -55°C ~ 175°C。
应用:
- 电力负荷,灯丝组件。
- 电容器充电,放电调节。
- 高压泄电阻器,动态制动。
- 马达速度控制,电压分压器网络。
- 直流-直流转换器,交流-直流逆变器。
- 偏置电源,电流分流器,降电压器,撬杠电路。
电气特性规格 (BWW)
|
||||||||||
规格 | 额定功率 at 25°C (W) |
阻值范围 (Ω) | 阻值公差 (%) |
温度系数 TCR (PPM/°C) |
尺寸 (mm) | |||||

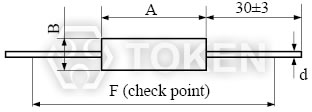

Min | Max | A±0.25 | ΦB±0.25 | Φd | F | |||||
BWW-0.5 | 0.5 | 0.1 | 100 | ±0.1 ±0.25 ±0.5 ±1 ±2 ±5 |
±25 ±50 ±150 |
7.0 | 3.0 | 0.8 | 27.0 | |
BWW-1 | 1.0 | 0.1 | 1K | 11.0 | 3.0 | 0.8 | 31.0 | |||
BWW-3 | 3.0 | 0.1 | 10K | 15.0 | 5.2 | 0.8 | 34.0 | |||
BWW-4 | 4.0 | 0.1 | 15K | 18.0 | 6.5 | 0.8 | 38.0 | |||
BWW-5 | 5.0 | 1 | 24K | 24.0 | 8.4 | 1.0 | 44.0 | |||
BWW-10 | 10.0 | 1 | 39K | 46.5 | 10.0 | 1.0 | 66.0 |
环境测试条件 (BWW)
项目 | 测试方法 | 规格标准 |
操作温度范围 | -55°C ~ 175°C | |
绝缘性 | 500V | >1GΩ |
绝缘耐电压 | 500V AC 1 Min. | ΔR ≤ ±0.1%R |
负载寿命 | 70°C on~off cycle 1000 Hrs. | ΔR ≤ ±1%R |
耐湿性 | 40°C 95% RH on~off cycle 21 Hrs. | ΔR ≤ ±0.2%R |
耐焊温度 | 350°C, 3.5s | ΔR ≤ ±0.1%R |
焊接性 | 235±5°C, 5s(solder bath method) | IEC68-2-20(1968) |
料号标识 (BWW)
BWW | - | 1W | 100R | F | D | P | |||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
轴向模压型精密线绕 (BWW) 规格书
轴向模压型精密功率线绕电阻器 (BWW) 规格书下载 (402KB)。
典型 RoHS 回流焊曲线图文说明下载 (309KB)。
通用型电阻器概述及相关说明下载 (245KB)。
选择最佳性能电阻的具备条件下载 (284KB)。
电阻器常用词汇及术语说明书下载 (258KB)。
通用型电阻器常用技术用语说明书下载 (434KB)。
各类型电阻器使用注意事项说明书下载 (444KB)。
电阻器 (R) 说明书及相关资料说明书下载 (472KB)。
电阻器引脚引线加工成型与尺寸说明书下载 (301KB)。
绕线电阻器、通用商业电阻器、保险丝熔断电阻器全系列说明书下载 (1,326KB)。
