瓷盒水泥电阻器
(SQ)德键(SQ)低价位的水泥瓷盒电阻器,适合高功率和高温度的应用。
绕线瓷盒水泥电阻器又称为水泥瓷盒电阻器,是将电阻线绕于无感性耐热瓷件上,或用功率皮膜电阻等固定电阻器作为内部元组件,填充以耐热,耐湿及耐腐蚀的水泥材料保护固定而成。具有耐高功率、散热容易、稳定性高等特点。
德键电子提供商业级通用的瓷盒水泥电阻器 SQ 系列,有功率型线绕和功率皮膜型电阻器两大类。适合中、高额定功率应用(2W. .. 50W),SQ 陶瓷外壳系列电阻器,能提供完整的电气绝缘特性。
德键的 SQP,SQM,SQZ,和 SQH 系列,提供轴向,立式,径向瓷盒式样,和快插接口及多种引线安装工艺。
SQ 功率型系列水泥瓷盒电阻器,具有理想的高功率和高温应用的规格特性。常应用于电源供应器、电机控制器、和汽车应用,SQ 瓷盒水泥电阻器系列非常适合客户订制已符合其个别的需要。
随着阻值范围的扩展和额定高温的提高,SQ 系列水泥瓷盒电阻器适合在恶劣的环境工作。SQ 系列线绕电阻器的阻值范围从 0.1Ω 到 3KΩ;SQ 系列功率皮膜电阻器的阻值范围从 80Ω 到 150KΩ,标准公差 ±5% 适用于线绕型和功率皮膜型这两大类,温度系数 (TCR) ±300ppm/°C 或更高。
德键设计和制造设备可以满足客户的自定义组件设计和可靠性要求。电邮或电洽我们此产品最新资讯。
特性:
- 低成本,节省空间。
- 直接安装在印刷电路板上。
- 符合 RoHS 标准和 100% 无铅。
- 高功率体积比,特别无机灌封材料。
- 陶瓷外壳具有高导热性的防火封装。
应用:
- 电动机控制器。
- 电力电子电路。
- 汽车方面的应用。
- 分压器,电源供应器。
- 适合高性能、高功率的应用。
瓷盒尺寸 (单位:mm) (SQP)
|
||||||||||||
类型 | 尺寸 (mm) | 阻值范围 | ||||||||||
SQP | W ± 1 | H ± 1 | L ± 1.5 | d ± 0.05 | SQP | RS+SQP | ||||||
2W | 7 | 7 | 18 | 0.5~0.6 | 0.1~82 | |||||||
3W | 8 | 8 | 22 | 0.7~0.8 | 0.1~180 | 181~33K | ||||||
5W | 10 | 9 | 22 | 0.7~0.8 | 0.1~180 | 181~50K | ||||||
7W | 10 | 9 | 35 | 0.7~0.8 | 0.1~430 | 431~50K | ||||||
10W | 10 | 9 | 48 | 0.7~0.8 | 0.1~470 | 471~50K | ||||||
15W | 12.5 | 11.5 | 48 | 0.7~0.8 | 0.5~600 | 601~150K | ||||||
20W-25W | 14 | 13.5 | 60 | 0.7~0.8 | 0.8~1K | 1.1~150K |
瓷盒尺寸 (SQM)
|
||||||||||||
类型 | 尺寸 (mm) | 阻值范围 | ||||||||||
SQM | H ± 1.5 | W ± 1 | S ± 1 | SQM | RS+SQM | |||||||
2W | 20 | 12 | 8 | 0.1-8.0 | 81-50K | |||||||
3W | 25 | 12 | 8 | 0.1-180 | 181-50K | |||||||
5W | 25 | 13 | 9 | 0.1-180 | 181-50K | |||||||
7W | 39 | 13 | 9 | 0.1-430 | 431-47K | |||||||
10W | 51 | 13 | 12 | 0.1-470 | 471-47K | |||||||
10WS | 35 | 16 | 12 | 0.1-430 | 431-47K |
瓷盒尺寸 (SQT)
|
||||||||||||
类 型 | 尺 寸 (mm) | 阻 值 范 围 | ||||||||||
SQT | H ± 1.5 | W ± 1 | L ± 1 | t ± 1 | SQT | RS+SQM | ||||||
3W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | ||||||
5W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | ||||||
7W | 9 | 10 | 35 | 3.0 | 0.1-430 | 431-47K | ||||||
10W | 9 | 10 | 48 | 3.0 | 0.1-470 | 471-47K |

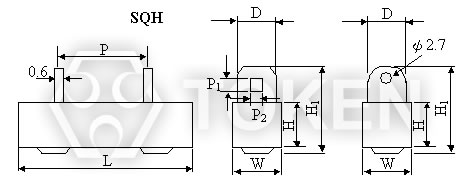

瓷盒尺寸 (SQH)
|
||||||||||||
类型 | 尺寸 ( mm ) | 阻值范围 | 最大 工作 电压 |
|||||||||
SQH | W ± 1 | H ± 1 | L ± 1.5 | P ± 1 | H1 ± 1 | D ± 0.5 | P1 ± 0.2 | P2 ± 0.2 | SQH | RS+SQH | ||
10W | 10 | 9 | 48 | 32 | 21 | 5 | 2.5 | 2 | 0.1~500 | 500~50K | 500V | |
15W | 12.5 | 11.5 | 48 | 32 | 21 | 5 | 2.5 | 2 | 1~1K | 1K~150K | 600V | |
20W | 14.5 | 13.5 | 60 | 43 | 24 | 6 | 3.0 | 2.5 | 1~2K | 2K~150K | 700V | |
30W | 19 | 19 | 75 | 56 | 29 | 6 | 3.0 | 2.5 | 1~2K | 700V | ||
40W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V | ||
50W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V |
瓷盒尺寸 (SQZ)
|
|||||||||||||
类型 | 尺寸 ( mm ) | 阻值范围 | |||||||||||
SQZ | L ± 1.5 | W ± 1 | H ± 1 | P ± 1.5 | P1 | P2 | P3 | P4 | H1 ± 1 | H2 ± 1 | SQZ | RS+SQZ | |
5W | 25(28) | 10 | 10 | 9.5(15) | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-130 | 131-50K | |
7W | 36 | 10 | 10 | 20 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-430 | 431-50K | |
10W | 48 | 10 | 10 | 32 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.2-470 | 471-50K | |
15W | 48 | 12.5 | 12 | 32 | 4.2 | 2 | 5 | 1.5 | 26 | 10.5 | 1-600 | 601-150K | |
20.25W | 60 | 15 | 13 | 42 | 7 | 6 | 10 | 2.7 | 36 | 15.0 | 1-1K | 1.1K-150K |
电器特性 (SQ)
项 目 | 条 件 | 规 格 |
温度系数 | -30°C~ 200°C | ± 300ppm / °C |
短时间超负载 | 2.5 times of rated wattage for 5 sec. | ± 2 % |
额定负载 | Rated wattage for 30 min. | ± 1 % |
耐电压 | 800 v AC 1 min. | no charge |
温度循环 | -30°C~ 85°Cfor 5 cycles | ± 1 % |
负载寿命 | 70°Con-off cycle 1000hrs. | ± 5 % |
耐湿寿命 | 40°C95% RH on-off cycle 500 hrs. | ± 5 % |
不燃性 | 16 times rated wattage for 5 min. | not flammed |
料号标识 (SQ)
SQP | - | 5W | 100R | J | 散装 | |||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||
|
|
|
|
|
