金属膜 精密电阻器
(MF)德键(MF)精密金属膜电阻器,可降低您的使用成本。
德键电子为高精度应用,提供了通用型金属薄膜电阻器一个低成本的选择。于宽广的阻值范围中,MF 系列提供了严紧的公差和低温度系数,适合用要求长期稳定的应用。
MF 系列阻值范围 10Ω 到 1MΩ,标准电阻公差 ±1%,电阻的温度系数 (TCR) 为 +15/-25 ppm/°C,也可提供其他公差和电阻温度系数于客户订制,亦可应用于金属膜保险丝电阻器。
元件的阻抗元素是一种经精确控制的薄膜金属合金,采用真空溅镀技术,将金属皮膜层层附着于高纯氧化铝瓷棒上。电镀帽与引线焊接组装前,利用先进的调值技术调整阻值,以确保良好的电气性能和低噪音。
引线焊接到电阻两端的电镀帽盖,再被涂环氧树脂保护漆及色环标记。可提供多种标准引脚加工成形,以便非自动插入组装。这优势显示德键 MF 金属膜电阻器,即可使用自动插件也可采用引脚成形组装。
德键 MF 系列符合 RoHS 标准及 100% 无铅,电邮或电洽我们此产品最新资讯。
特性:
- 低成本,低噪声,工作温度范围 -55°C ~ 155°C。
- 精密严紧公差 ±0.1%, ±0.25%, ±0.5%, ±1%。
- 纯锡电镀工艺,兼容性与无铅(Pb-Free),与含有铅焊接工艺。
应用:
- 通讯电信。
- 测试与测量。
- 与所有一般用途的应用。

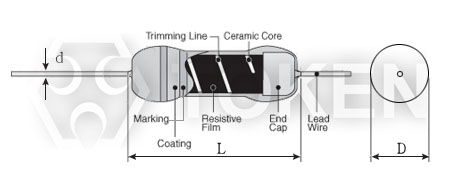

规格及尺寸(单位: mm) (MF)
|
||||||||||||
规格 | MIL 规格 |
额定功率(W) | 尺寸 (mm) | 最大工作电压 | 最大负载电压 | |||||||
RN | RNS | L | D | H | d±0.05 | RN | RNS | RN | RNS | |||
MF-12 | RN-50 | 1/8W | 1/4W | 3.2± 0.2 | 1.5 ± 0.2 | 26 ± 1.0 | 0.40~0.45 | 200 | 150 | 400 | 300 | |
MF-25 | RN-55 | 1/4W | 1/2W | 6.0 ± 0.3 | 2.3 ± 0.3 | 26 ± 1.0 | 0.40~0.50 | 250 | 200 | 500 | 400 | |
MF-50 | RN-60 | 1/2W | 1W | 9.0 ± 0.5 | 3.0 ± 0.5 | 26 ± 1.0 | 0.50~0.55 | 350 | 250 | 700 | 500 | |
MF-100 | RN-65 | 1W | 2W | 11 ± 1.0 | 4.0 ± 0.5 | 35 ± 3.0 | 0.75~0.80 | 500 | 300 | 1000 | 600 | |
MF-200 | RN-70 | 2W | 3W | 15 ± 1.0 | 5.0 ± 0.5 | 35 ± 3.0 | 0.75~0.80 | 500 | 350 | 1000 | 700 |
阻值范围 (MF)
规格 | MIL 规格 | 公差 | TC+15-25PPM | TC+50PPM | TC+100PPM | 备注 |
MF-12 | RN-50 | ±1% ±0.5% ±0.25% |
100Ω-100KΩ 100Ω-100KΩ 100Ω-100KΩ |
10Ω-1MΩ | 10Ω-1MΩ | *Standard resistance is 10Ω-1MΩ, below or over this resistance on request. |
MF-25 | RN-55 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-511KΩ 51.1Ω-511KΩ 100Ω-300KΩ 100Ω-300KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-50 | RN-60 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-100 | RN-65 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ | |
MF-200 | RN-70 | ±1% ±0.5% ±0.25% ±0.1% |
51.1Ω-1KΩ 51.1Ω-1KΩ 100Ω-551KΩ 100Ω-330KΩ |
10Ω-1MΩ | 10Ω-1MΩ |
电器特性 (MF)
测试项目 | 性能 | JIS C 5202 | MIL-R-10509F |
使用温度范围 | -55°C ~ 155°C | ||
温度系数 | ±25 ±50 ±100 | 5.2 | 4.6.12 |
短时间过负载 | ±(0.5%%+0.05Ω) | 5.5 A | 4.6.6 |
耐电压 | ±(0.5%+0.05Ω) | 5.7 A | 4.6.8 |
焊锡耐热性 | ±(0.5%+0.05Ω) | 6.4 350°C 3 sec | 4.6.10 |
温度循环 | ±(0.5%+0.05Ω) | 7.4 | 4.6.4 |
低温动作 | ±(0.5%+0.05Ω) | 4.6.5 | |
端子强度 | ±(0.5%+0.05Ω) | 6.1 | 4.6.7 |
耐湿负荷寿命 | ±(1%+0.05Ω) | 7.9 1,000hr | MIL R-22684 4.6.10 |
负荷寿命 | ±(1%+0.05Ω) | 7.10 1,000hr | 4.6.13 |
经年变化 | ±(0.2%+0.05Ω) | 常温、常湿1年间放置 |
料号标识 (MF)
MF-25 | - | 1/4W | 100R | F | TB | |||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||||
|
|
|
|
|
